Jeep Grand Cherokee WK. Manual - part 823





MODULE-SENTRY KEY REMOTE ENTRY - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D508 20WT/GY

COM - LIN TIRE PRESSURE MONITOR LAN

3

F941 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

Z18 20BK/LB

GROUND

5

A114 18GY/RD

FUSED B(+)

6

D55 20WT/OR

CAN B BUS (+)

7

D54 20WT

CAN B BUS (-)

8

-

-

MODULE-STEERING COLUMN-LOCK (RHD EXPORT) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A935 18RD

FUSED B(+)

2

Z906 18BK

GROUND

3

A306 18RD/VT

FUSED B(+)

4

D506 20WT/DG

COM - LIN STEERING COLUMN LAN

MODULE-STEERING COLUMN-LOCK TRANSLATOR (RHD EXPORT) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

A108 20LG/RD

FUSED B(+)

2

Z907 20BK

GROUND

3

D506 20WT/DG

COM - LIN STEERING COLUMN LAN

4

D55 20WT/OR

CAN B BUS (+)

5

D54 20WT

CAN B BUS (-)

6

-

-

MODULE-STEERING CONTROL C1 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D65 20WT/LG

CAN C BUS (+)

3

D64 20WT/LB

CAN C BUS (-)

4

-

-

5

Z907 20BK

GROUND

6

D55 20WT/OR

CAN B BUS (+)

7

D54 20WT

CAN B BUS (-)

8

A108 20LG/RD

FUSED B(+)

9

V937 20VT/BR

S/C SWITCH RETURN

10

V71 20VT/OR

S/C SWITCH SENSE 1

11

V72 20OR/VT

S/C SWITCH SENSE 2

12

W13 20BR/LG

REAR WIPER MOTOR CONTROL

13

W14 20BR/LB

REAR WIPER MOTOR DELAY SIGNAL

14

G20 20VT/BR

IGNITION SWITCH SENSE

15

G900 20VT/OR

IGNITION SWITCH SENSE RETURN

16

L91 20WT/DB

HAZARD SWITCH SENSE

8W - 80 - 88

8W-80 CONNECTOR PIN-OUTS

WK

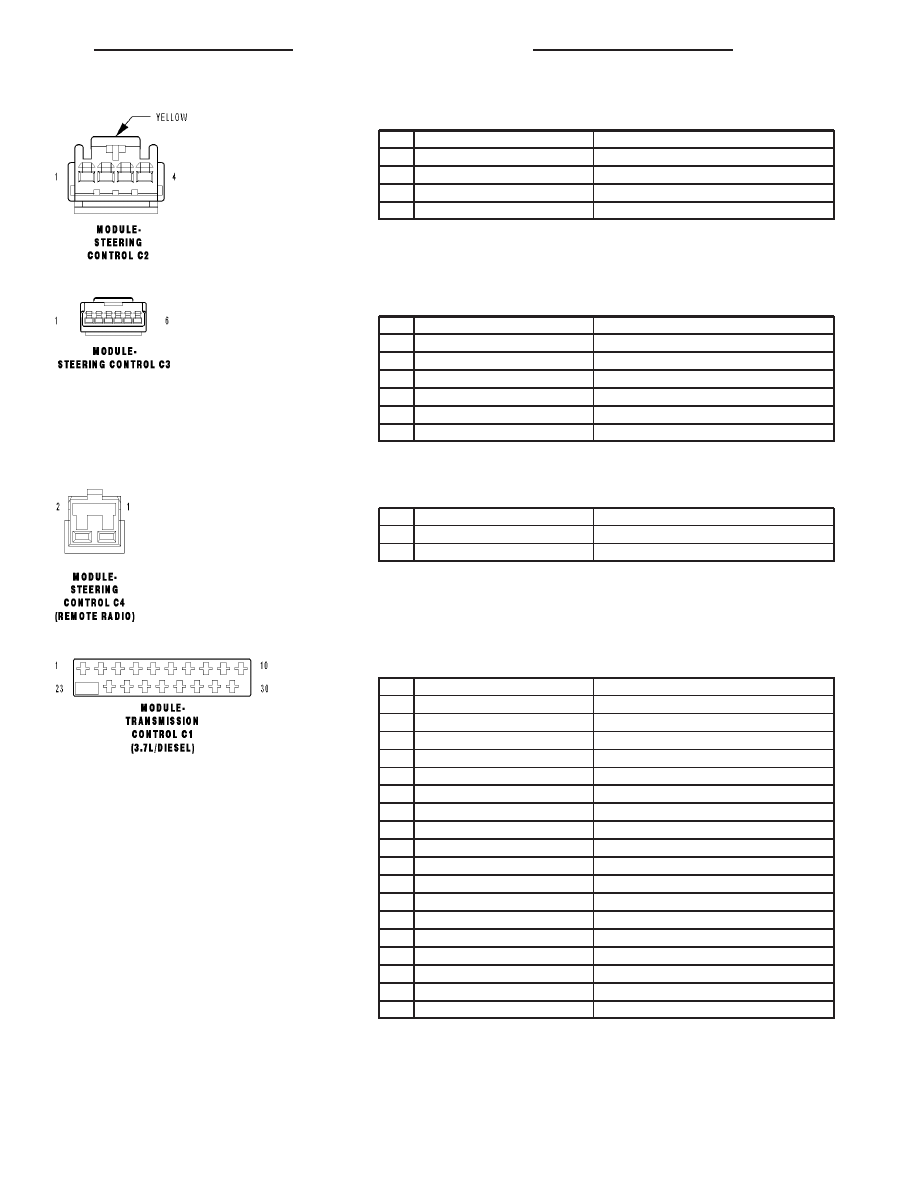

MODULE-STEERING CONTROL C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT

DRIVER SQUIB 2 LINE 2

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

3

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

4

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

MODULE-STEERING CONTROL C3 - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

V397 20VT/BR

S/C SWITCH RETURN

3

V371 20VT/OR

S/C SWITCH SIGNAL NO. 1

4

V372 20OR/VT

S/C SWITCH SIGNAL NO. 2

5

X3 20DG/VT

HORN SWITCH SIGNAL

6

X903 20GY/LG

HORN SWITCH RETURN

MODULE-STEERING CONTROL C4 (REMOTE RADIO) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT

RADIO CONTROL MUX

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

MODULE-TRANSMISSION CONTROL C1 (3.7L/DIESEL) - 18 WAY

CAV

CIRCUIT

FUNCTION

1

D223 20WT/VT

SCI TRANSMIT

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

F946 20PK/LG

TRANSMISSION RELAY OUTPUT

30

Z904 18BK

GROUND

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 89

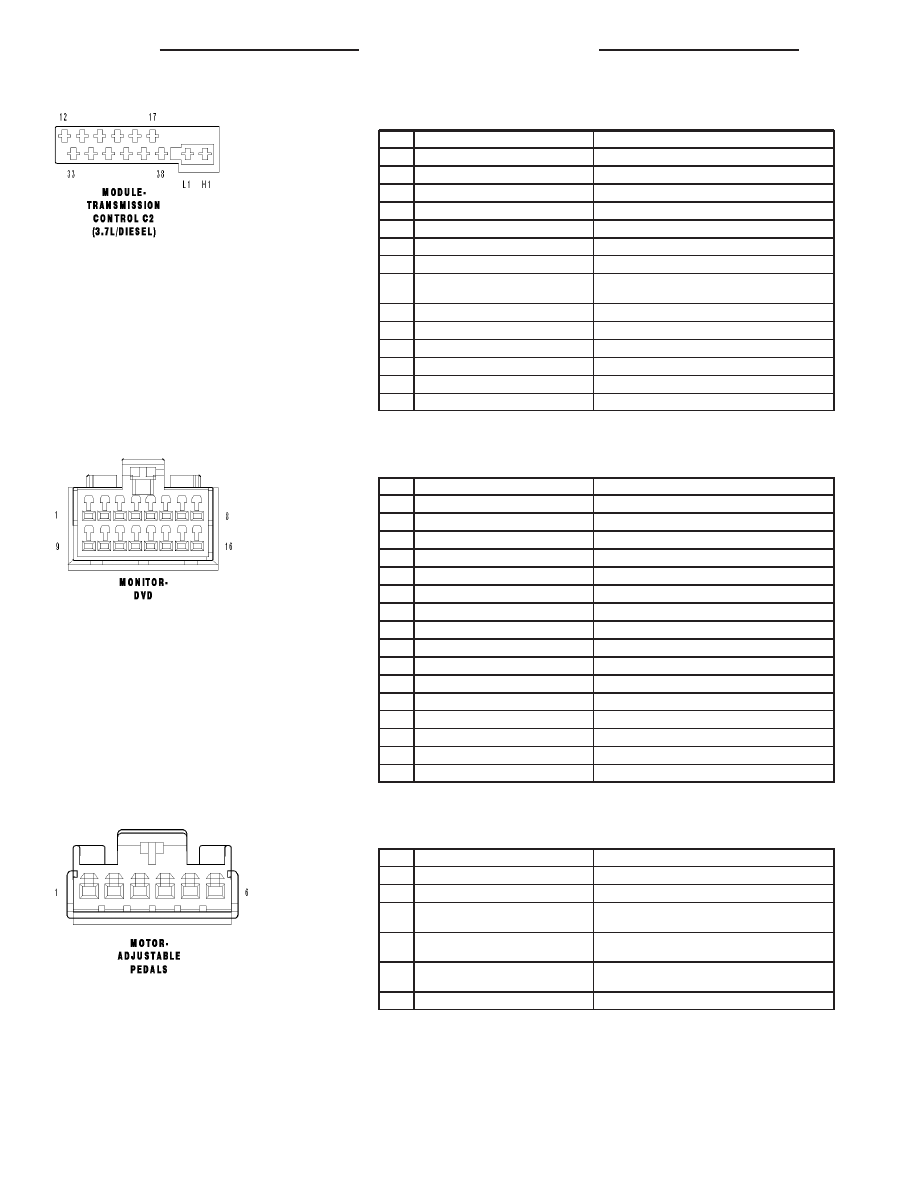

MODULE-TRANSMISSION CONTROL C2 (3.7L/DIESEL) - 12 WAY

CAV

CIRCUIT

FUNCTION

12

T70 20YL

INPUT SPEED SENSOR 1 (N2) SIGNAL

13

T72 20YL/DB

SENSOR SUPPLY VOLTAGE

14

T60 18DG/BK

1-2/4-5 SOLENOID CONTROL

15

T73 18YL/GY

3-4 SOLENOID CONTROL

16

T74 18YL/LG

2-3 SOLENOID CONTROL

17

T75 18YL/LB

TCC SOLENOID CONTROL

33

T13 20DG/VT

SENSOR GROUND

34

T54 20DG/OR

TRANSMISSION TEMPERATURE SENSOR-P/N
SWITCH SIGNAL

35

T71 20YL/OR

INPUT SPEED SENSOR 2 (N3) SIGNAL

36

T76 20YL/TN

MODULATION PRESSURE SOLENOID CONTROL

37

T77 20YL/BR

SHIFT PRESSURE SOLENOID CONTROL

38

T78 18YL

SOLENOID SUPPLY VOLTAGE

H1

D65 20WT/LG

CAN C BUS (+)

L1

D64 20WT/LB

CAN C BUS (-)

MONITOR-DVD - 16 WAY

CAV

CIRCUIT

FUNCTION

1

X114 20GY/LB

FUSED B (+)

2

X523 20GY/LB

REMOTE CONTROL FUNCTION 1

3

D91 20WT/DB

COM - BMM1 ADDRESS

4

-

-

5

-

-

6

-

-

7

X915 20GY/LG

VIDEO RETURN

8

X515 20GY/OR

VIDEO SIGNAL

9

Z915 18BK

GROUND

10

X524 20GY/YL

REMOTE CONTROL FUNCTION 2

11

D92 20WT

COM - BMM2 ADDRESS

12

X555 20VT/OR

VIDEO PLAY SIGNAL

13

-

-

14

-

-

15

-

-

16

X955 20SHLD

SHIELD

MOTOR-ADJUSTABLE PEDALS - 6 WAY

CAV

CIRCUIT

FUNCTION

1

P205 16LG/DB

ADJUSTABLE PEDALS MOTOR FORWARD

2

P206 16LG/TN

ADJUSTABLE PEDALS MOTOR REARWARD

3

G12 20VT/BR (MEMORY ADJUSTABLE
PEDALS)

ADJUSTABLE PEDALS SENSOR SIGNAL

4

G11 20VT/TN (MEMORY ADJUSTABLE
PEDALS)

ADJUSTABLE PEDALS SENSOR SUPPLY

5

G912 20VT/WT (MEMORY ADJUST-
ABLE PEDALS)

ADJUSTABLE PEDALS SENSOR RETURN

6

-

-

8W - 80 - 90

8W-80 CONNECTOR PIN-OUTS

WK

MOTOR-BLOWER (MTC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C7 12DB

BLOWER MOTOR RELAY OUTPUT

2

C75 12LB

BLOWER HIGH SPEED

MOTOR-FUEL PUMP - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z912 18BK

GROUND

2

Z210 20BK

GROUND

3

N4 20DB/YL

FUEL LEVEL SENSOR NO. 1 SIGNAL

4

A109 16TN/RD

FUEL PUMP RELAY OUTPUT

MOTOR-IAC (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K961 20BR/GY

IAC SIGNAL

2

K61 16VT/GY

IAC CONTROL

MOTOR-REAR WINDOW WIPER - 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z800 16BK

GROUND

2

W13 20BR/LG

REAR WIPER MOTOR CONTROL

3

G80 20VT/BR

FLIP-UP GLASS AJAR SWITCH SENSE

4

W14 20BR/LB

REAR WIPER MOTOR DELAY SIGNAL

5

A46 18RD/GY

REAR WIPER RELAY OUTPUT

6

-

-

MOTOR-SEAT ADJUSTER-DRIVER HORIZONTAL - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P15 16LG/WT (LHD EXCEPT MEMORY
SEATS)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

1

P115 16LG (LHD MEMORY SEATS)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

1

P17 16LG/DG (RHD EXCEPT MEMORY
SEATS)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

1

P117 16LG/LB (RHD MEMORY SEATS)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P17 16LG/DG (LHD EXCEPT MEMORY
SEATS)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P117 16LG/LB (LHD MEMORY SEATS)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P15 16LG/WT (RHD EXCEPT MEMORY
SEATS)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

2

P115 16LG (RHD MEMORY SEATS)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

3

G491 20VT/GY

DRIVER SEAT HORIZONTAL SENSOR GROUND

4

G401 20VT/LG

DRIVER SEAT HORIZONTAL POSITION SENSE

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 91
