Jeep Grand Cherokee WK. Manual - part 821





MODULE-OCCUPANT RESTRAINT CONTROLLER C1 - 32 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

3

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

4

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

R13 20LG/VT (SAB)

LEFT SIDE IMPACT SENSOR 1 SIGNAL

16

R16 20BR/LG (SAB)

RIGHT SIDE IMPACT SENSOR 1 GROUND

17

-

-

18

-

-

19

R15 20LG/OR (SAB)

LEFT SIDE IMPACT SENSOR 1 GROUND

20

R19 20LG/WT (SAB)

LEFT SIDE IMPACT SENSOR 2 GROUND

21

R20 20WT/LG (SAB)

RIGHT SIDE IMPACT SENSOR 2 GROUND

22

R17 20LG (SAB)

LEFT SIDE IMPACT SENSOR 2 SIGNAL

23

R18 20LB (SAB)

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

24

R14 20TN/LG (SAB)

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

25

R1 20LB/BR (SAB)

LEFT CURTAIN SQUIB 1 LINE 2

26

R3 20LB/OR (SAB)

LEFT CURTAIN SQUIB 1 LINE 1

27

R4 20OR/LB (SAB)

RIGHT CURTAIN SQUIB 1 LINE 1

28

R2 20WT/LB (SAB)

RIGHT CURTAIN SQUIB 1 LINE 2

29

-

-

30

-

-

31

-

-

32

-

-

8W - 80 - 80

8W-80 CONNECTOR PIN-OUTS

WK

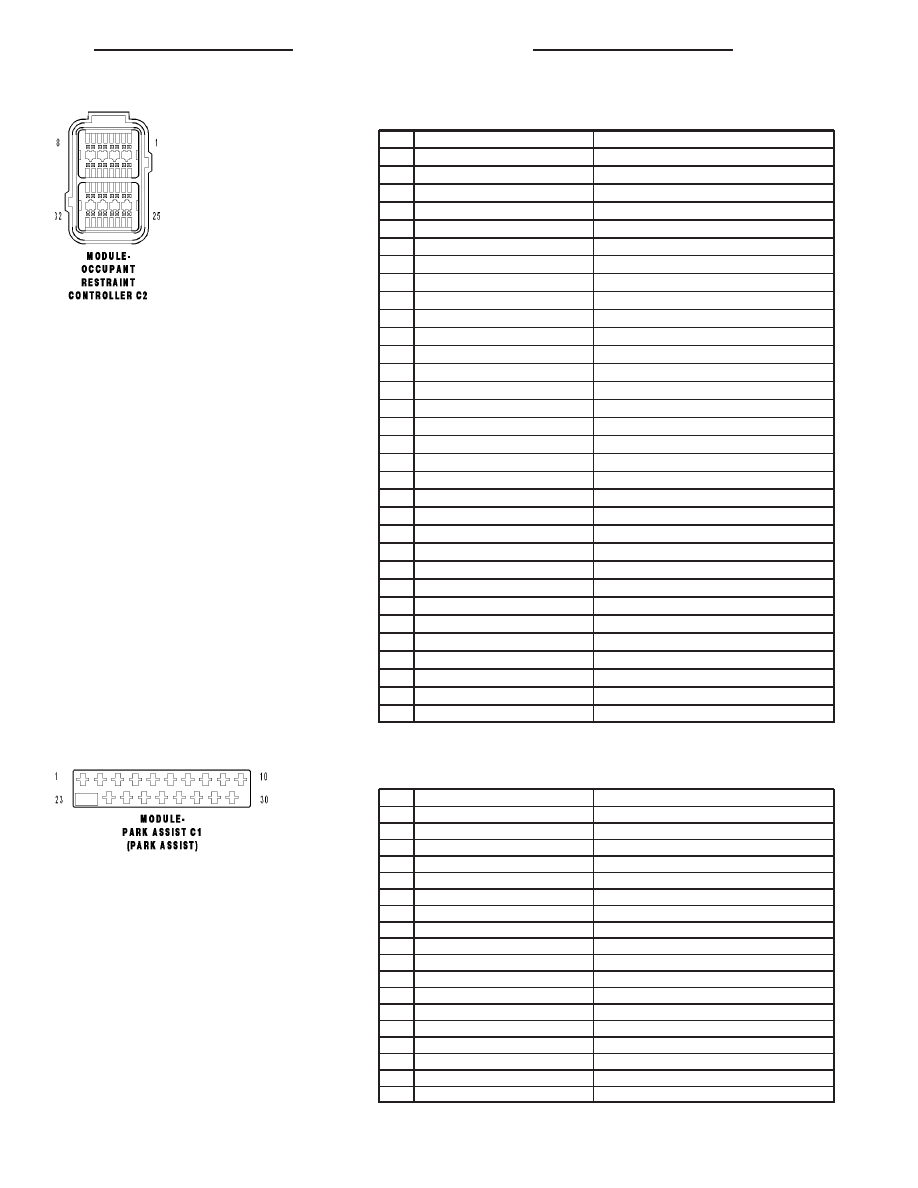

MODULE-OCCUPANT RESTRAINT CONTROLLER C2 - 32 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

3

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

4

R61 20LG/VT

DRIVER SQUIB 2 LINE 2

5

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

6

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

7

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

8

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

9

R106 20LG/LB

PASSENGER AIRBAG INDICATOR DRIVER

10

-

-

11

-

-

12

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

13

-

-

14

-

-

15

D55 20WT/OR

CAN B BUS (+)

16

F20 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

17

-

-

18

-

-

19

-

-

20

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

21

-

-

22

Z104 20BK/LG

GROUND

23

D54 20WT

CAN B BUS (-)

24

F100 20PK/VT

FUSED RUN RELAY OUTPUT

25

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

26

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

MODULE-PARK ASSIST C1 (PARK ASSIST) - 18 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

D703 20WT/OR

PARK ASSIST SENSOR NO. 9 SIGNAL

4

D700 20WT/DG

PARK ASSIST SENSOR NO. 7 SIGNAL

5

D54 20WT

CAN B BUS (-)

6

D55 20WT/OR

CAN B BUS (+)

7

-

-

8

X750 20GY/LB

PARK ASSIST SENSOR GROUND

9

Z171 20GY/BK

GROUND

10

Z913 20BK

GROUND

23

D704 20WT/DB

PARK ASSIST SENSOR NO. 10 SIGNAL

24

D701 20WT/LB

PARK ASSIST SENSOR NO. 8 SIGNAL

25

D777 20WT/GY

REAR PARK ASSIST DISPLAY SIGNAL

26

-

-

27

-

-

28

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

29

X777 20LG/GY

PARK ASSIST DISPLAY SUPPLY

30

F921 20PK/GY

FUSED RUN RELAY OUTPUT

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 81

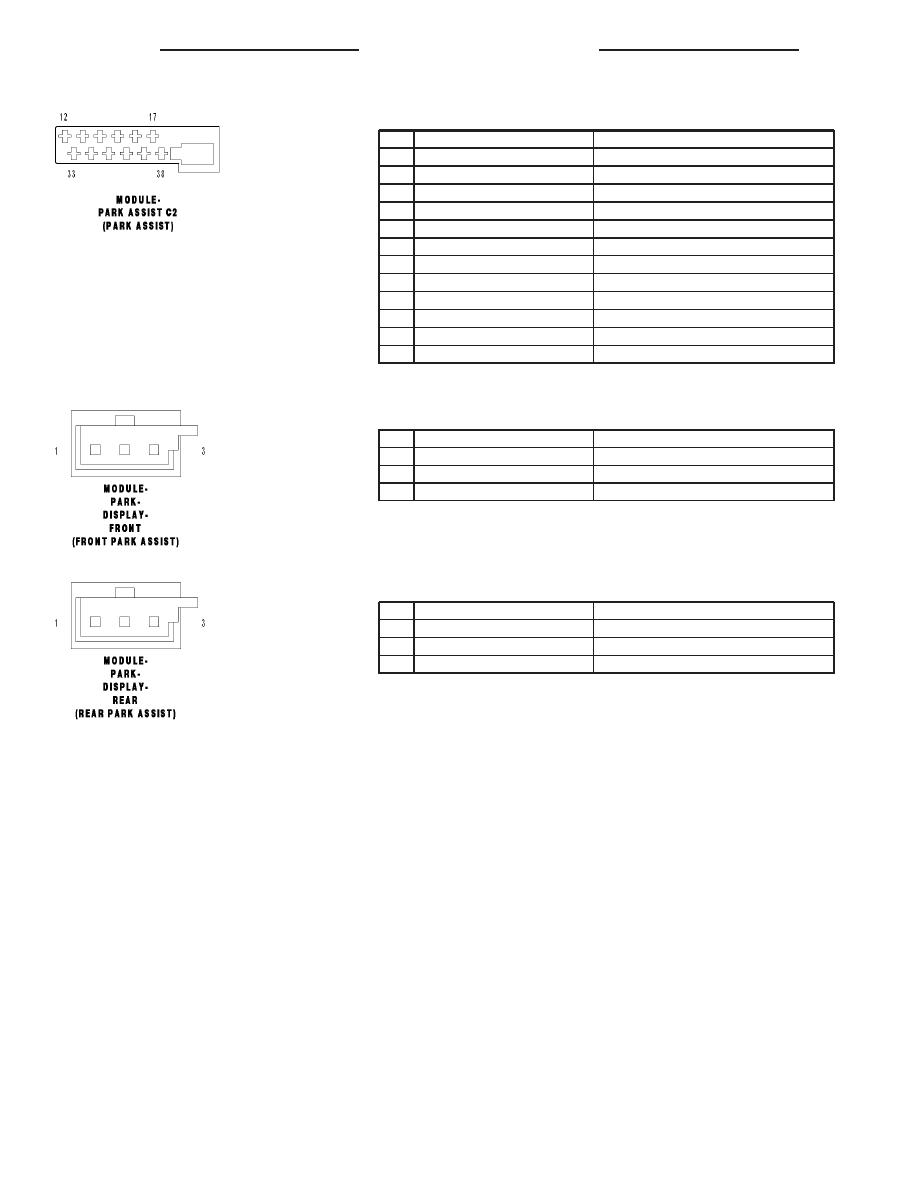

MODULE-PARK ASSIST C2 (PARK ASSIST) - 12 WAY

CAV

CIRCUIT

FUNCTION

12

Z172 20BK/OR

GROUND

13

Z169 20BK/LG

GROUND

14

D778 20WT/OR

FRONT PARK ASSIST DISPLAY SIGNAL

15

D708 20WT/LB

PARK ASSIST SENSOR NO. 5 SIGNAL

16

D706 20WT/TN

PARK ASSIST SENSOR NO. 3 SIGNAL

17

D702 20WT/YL

PARK ASSIST SENSOR NO. 1 SIGNAL

33

X778 20GY/DB

PARK ASSIST DISPLAY COMMUNICATION FEED

34

X702 20GY/LB

FRONT PARK ASSIST SENSOR SUPPLY

35

D709 20WT/BR

PARK ASSIST SENSOR NO. 6 SIGNAL

36

D707 20WT/LG

PARK ASSIST SENSOR NO. 4 SIGNAL

37

D705 20WT/OR

PARK ASSIST SENSOR NO. 2 SIGNAL

38

-

-

MODULE-PARK-DISPLAY-FRONT (FRONT PARK ASSIST) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X778 20GY/DB

PARK ASSIST DISPLAY COMMUNICATION FEED

2

Z172 20BK/OR

GROUND

3

D778 20WT/OR

FRONT PARK ASSIST DISPLAY SIGNAL

MODULE-PARK-DISPLAY-REAR (REAR PARK ASSIST) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X777 20LG/GY

PARK ASSIST DISPLAY SUPPLY

2

Z171 20GY/BK

GROUND

3

D777 20WT/GY

REAR PARK ASSIST DISPLAY SIGNAL

8W - 80 - 82

8W-80 CONNECTOR PIN-OUTS

WK

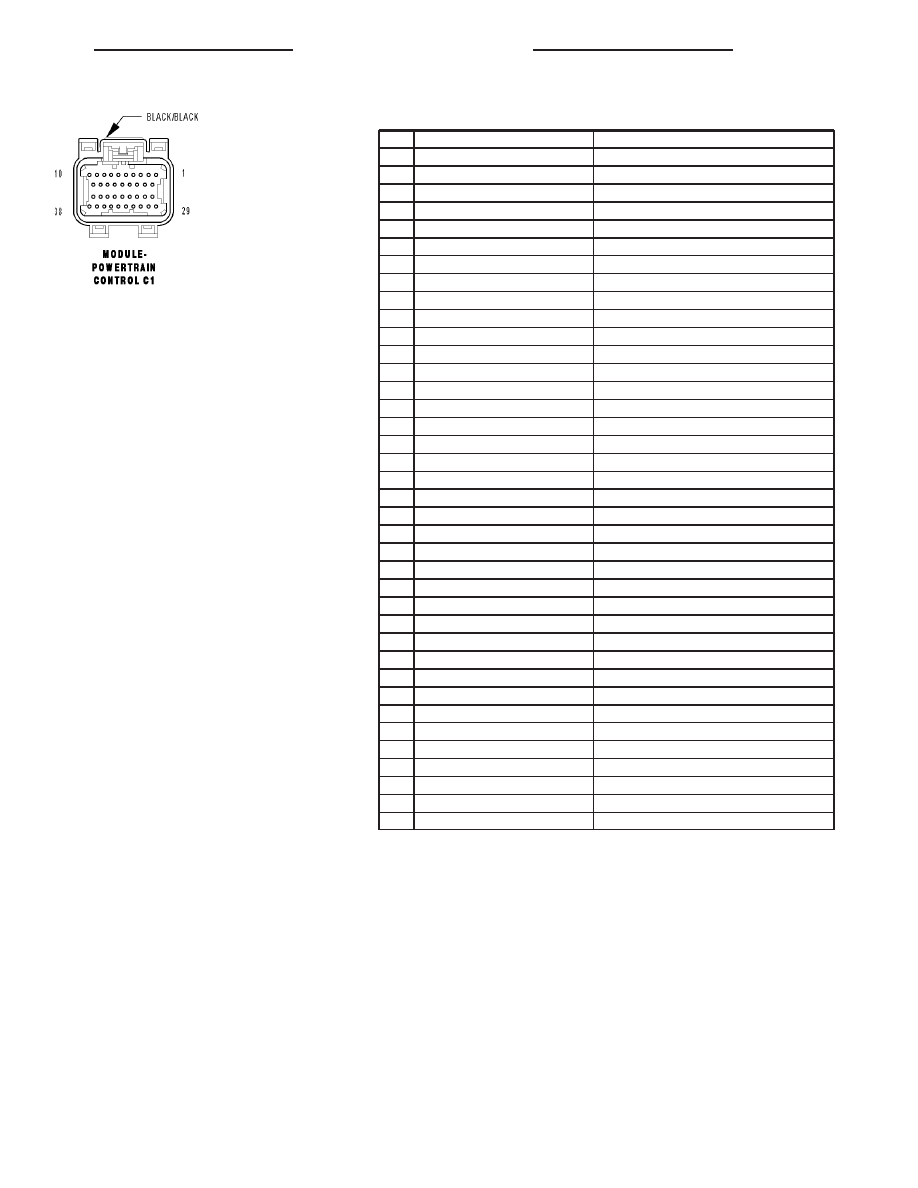

MODULE-POWERTRAIN CONTROL C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

K98 16DB/BK (EXCEPT 3.7L)

COIL CONTROL NO. 8

2

-

-

3

K97 16BR/LG (EXCEPT 3.7L)

COIL CONTROL NO. 7

4

K28 16BR/LB (EXCEPT 3.7L)

INJECTOR CONTROL NO. 8

5

K26 16BR/YL (EXCEPT 3.7L)

INJECTOR CONTROL NO. 7

6

-

-

7

-

-

8

-

-

9

Z816 16BK

GROUND

10

-

-

11

F942 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 18PK/WT (EXCEPT 3.7L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

Z130 16BK/BR

GROUND

19

-

-

20

G6 20VT/GY

ENGINE OIL PRESSURE SIGNAL

21

-

-

22

-

-

23

-

-

24

-

-

25

D118 20LG/WT

SCI RECEIVE

26

D16 20WT/OR (EXCEPT 3.7L)

SCI RECEIVE (TCM)

27

F856 20YL/PK

5 VOLT SUPPLY

28

K452 18BR/LB (5.7L)

MDS SOL CONTROL NO. 4

29

A209 18RD

FUSED B(+)

30

F26 18PK/OR

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 20DB/YL

02 1/2 SIGNAL

32

K902 20BR/DG

02 RETURN (UPSTREAM)

33

K243 20BR

O2 2/2 SIGNAL

34

D65 20WT/LG

CAN C BUS (+)

35

D64 20WT/LB

CAN C BUS (-)

36

D223 20WT/VT

SCI TRANSMIT

37

D15 20BR/WT (EXCEPT 3.7L)

SCI TRANSMIT (TCM)

38

-

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 83
