POWER TOP - ELECTRICAL DIAGNOSIS

TABLE OF CONTENTS

page

page

POWER TOP - ELECTRICAL DIAGNOSIS

DIAGNOSIS AND TESTING

B1841–SUNROOF OPEN SWITCH INPUT

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . 305

B1844–SUNROOF CLOSE SWITCH INPUT

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . 309

B1847–SUNROOF VENT SWITCH INPUT

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . 313

B1849–SUNROOF MOTOR CONTROL

CIRCUIT/PERFORMANCE (STALLED) . . . . . 317

B2227–SUNROOF ECU INTERNAL

. . . . . . . 319

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . 320

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . 320

U0019–CAN B BUS

. . . . . . . . . . . . . . . . . . . 321

B210D-BATTERY VOLTAGE LOW –

SUNROOF . . . . . . . . . . . . . . . . . . . . . . . . . . 324

B210E-BATTERY VOLTAGE HIGH

. . . . . . . . 326

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . 327

POWER TOP - ELECTRICAL DIAGNOSIS

DIAGNOSIS AND TESTING

8N - 304

POWER TOP - ELECTRICAL DIAGNOSIS

WK

B1841–SUNROOF OPEN SWITCH INPUT CIRCUIT HIGH

WK

POWER TOP - ELECTRICAL DIAGNOSIS

8N - 305

B1841–SUNROOF OPEN SWITCH INPUT CIRCUIT HIGH (CONTINUED)

For the Sunroof circuit diagram (Refer to 8 - ELECTRICAL/POWER TOP - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

The Sunroof Motor/Module supplies a 12 volt supply circuit to the sunroof switch. When the switch is closed to any
of the 3 sense circuits (open, close or vent), it sends that command back to the module.

•

When Monitored:
Whenever the Sunroof module is awake.

•

Set Condition:
Whenever the module has determined that the open switch has been applied for over 15 seconds or there is
a short to voltage on the Sunroof Open Switch Sense circuit, this code will set.

Possible Causes

(Q3) SUNROOF OPEN SWITCH SENSE CIRCUIT SHORT TO VOLTAGE

(Q3) SUNROOF OPEN SWITCH SENSE CIRCUIT SHORT TO (Q6) SUNROOF SWITCH SUPPLY CIRCUIT

SUNROOF SWITCH SHORTED

SUNROOF MOTOR/MODULE

Diagnostic Test

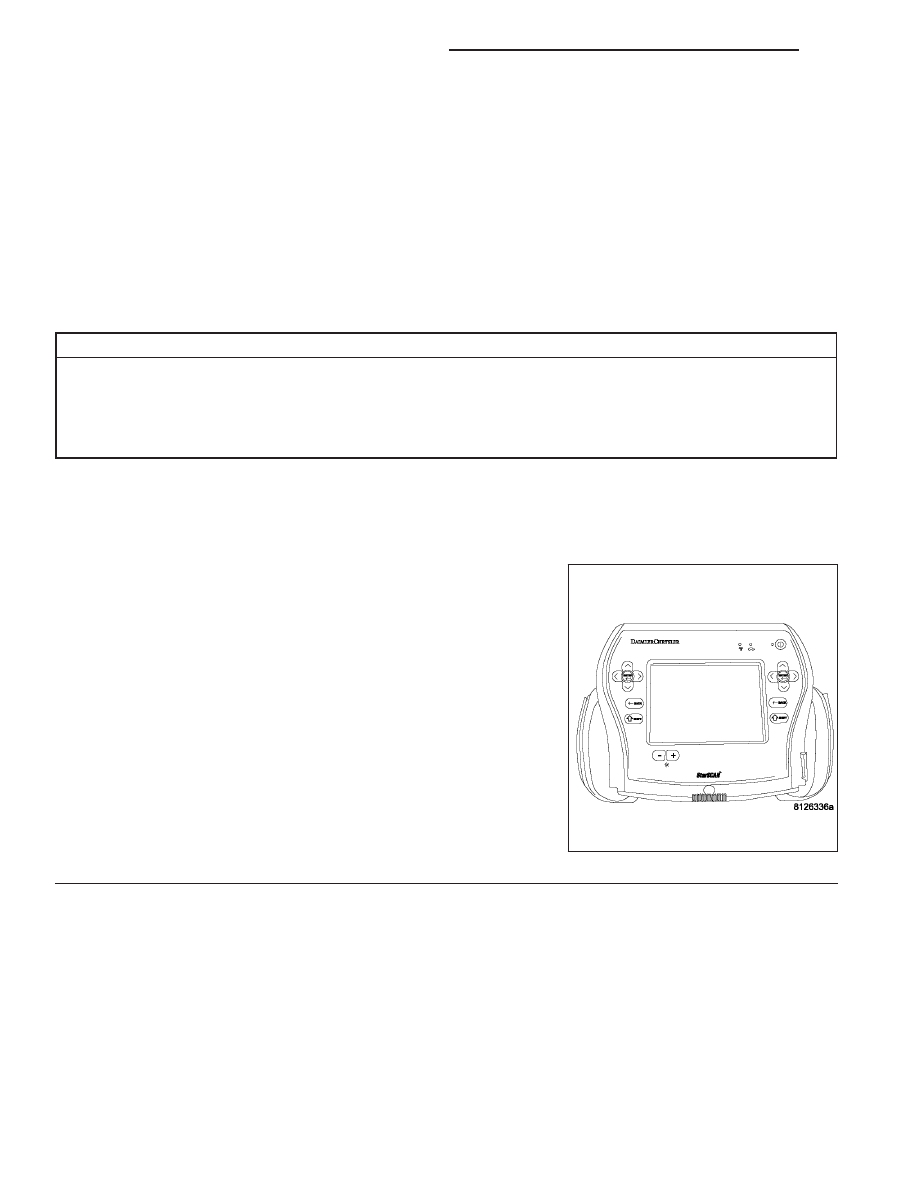

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Press and release the Sunroof Switch in all positions several times.

Wait 30 seconds.

With the scan tool, read DTC’s.

Does the scan tool display B1841–SUNROOF OPEN SWITCH
INPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Check the switch for any binding con-
ditions and using the wiring diagram/schematic as a guide,
inspect the wiring and connectors.

8N - 306

POWER TOP - ELECTRICAL DIAGNOSIS

WK

B1841–SUNROOF OPEN SWITCH INPUT CIRCUIT HIGH (CONTINUED)

2.

SUNROOF SWITCH SHORTED

With the scan tool, erase DTC’s.

Turn the ignition off.

Disconnect the Sunroof Switch connector.

Turn the ignition on and wait 30 seconds.

With the scan tool, read DTC’s.

Does the scan tool display B1841–SUNROOF OPEN SWITCH
INPUT CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the Sunroof Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

3.

(Q3) SUNROOF OPEN SWITCH SENSE CIRCUIT SHORT TO VOLTAGE

NOTE: To further diagnose the sunroof, it is necessary to lower
or remove the headliner.
Turn the ignition off.

Lower the headliner to gain access to the Sunroof Motor/Module con-
nector.

Disconnect the Sunroof Motor/Module connector.

NOTE: Ensure the A-Pillar connector is connected before pro-
ceeding.
Turn the ignition on.

Measure the voltage between the (Q3) Sunroof Open Switch Sense
circuit and Ground.

Is the voltage above 0.4 volts?

Yes

>> Repair the (Q3) Sunroof Open Switch Sense circuit for a

short to voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES - STANDARD PROCEDURE)

No

>> Go To 4

WK

POWER TOP - ELECTRICAL DIAGNOSIS

8N - 307
