INSTALLATION

WARNING: A seat structure that has seen signifi-
cant load may have the locking mechanism acti-
vated and may exhibit the following symptoms:

•

Locking pawl (2) loose

•

Locking pawl (2) engaged into the seat frame
sidemember (1)

•

Height adjuster only works on outboard side

•

Broken or missing shear pin (3)

If any one or more of these symptoms exist
replace the height adjuster assembly. Do not
attempt

any

repairs.

Failure

to

follow

these

instructions may result in personal injury or death.

FRONT TILT MOTOR

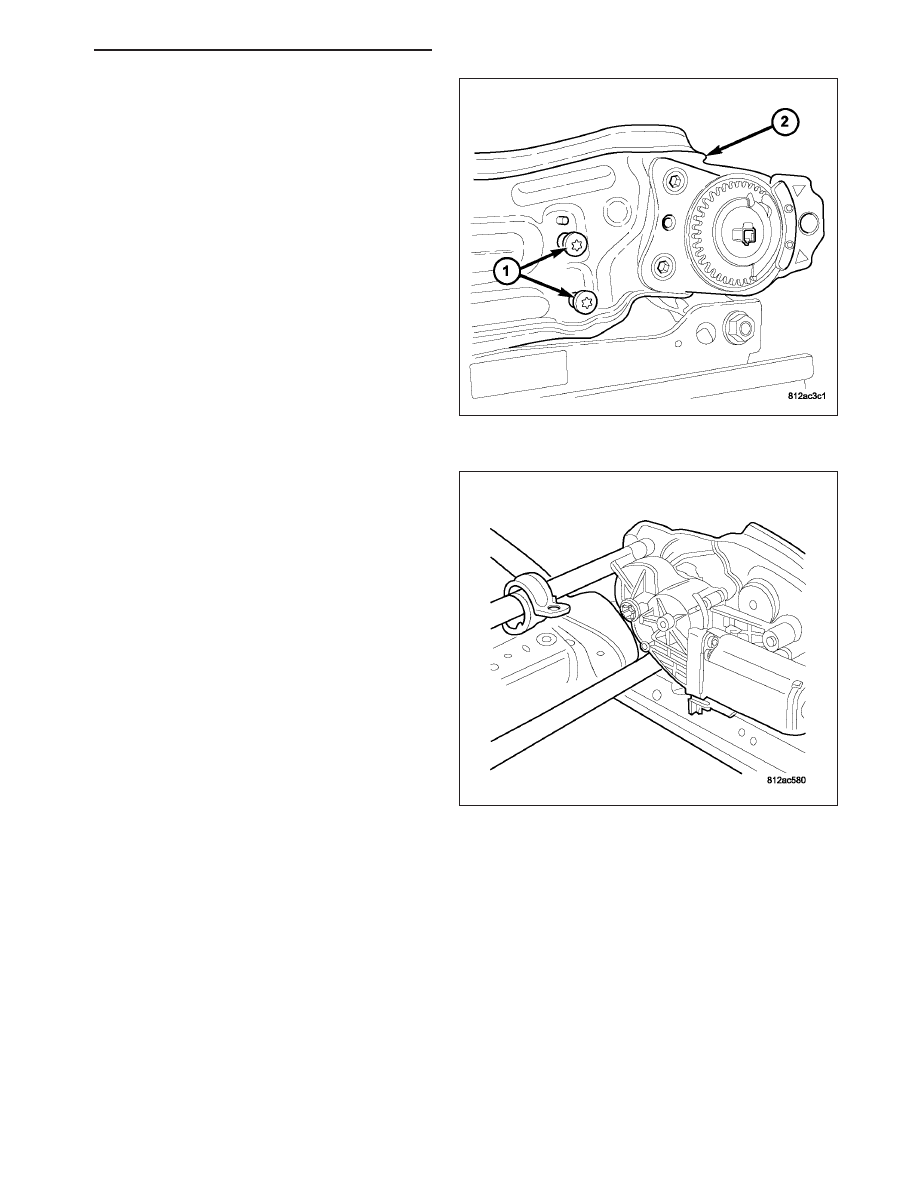

1. Position motor (1) on seat adjuster (2).

8N - 296

POWER SEATS - SERVICE INFORMATION

WK

2. Install the fasteners (1) holding the motor to the

seat adjuster (2). Tighten the screws to 5 N·m (44
in. lbs.).

3. Connect the motor electrical connector.

4. Install the seat cushion (Refer to 23 - BODY/

SEATS/SEAT CUSHION

COVER

-

INSTALLA-

TION).

5. Clip the wire harness to cushion pan.

6. Install the seat assembly (Refer to 23 - BODY/

SEATS/SEAT - INSTALLATION).

7. Connect the battery negative cable.

8. Verify

normal

operation

of

the

power

seat

assembly.

WK

POWER SEATS - SERVICE INFORMATION

8N - 297

HEIGHT ADJUST MOTOR

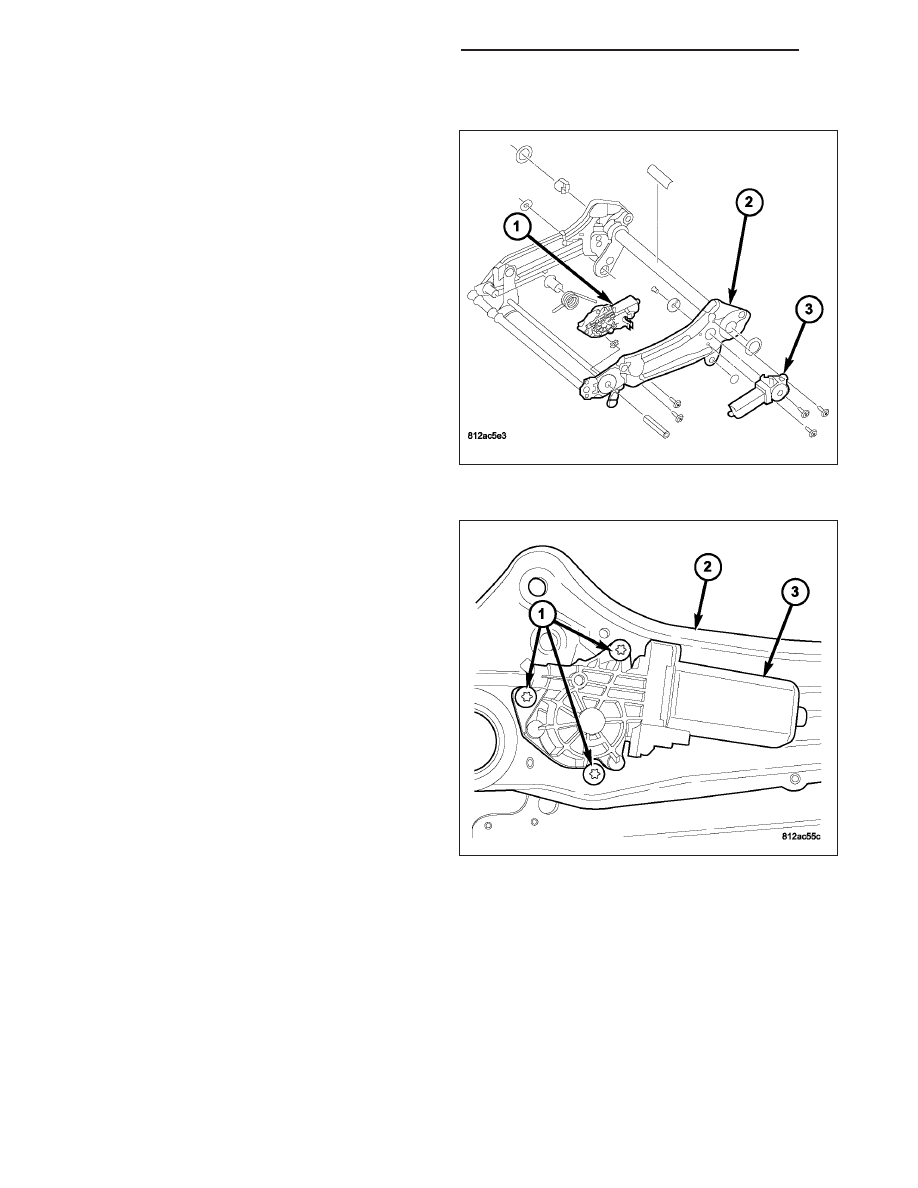

1. Ensure the seat adjuster (2) is in the full up posi-

tion by pulling upward on the upper adjuster
assembly.

2. Position motor (3) on seat adjuster (2).

3. Install the motor shaft screw and washer and

tighten until snug. Do not torque screw at this
time.

4. Install the screws (1) holding the motor (3) to the

seat adjuster (2). It may be necessary to twist
the motor slightly to align the fastener holes.

5. Starting with the bottom screw, tighten the motor

screws (1) to 9 N·m (80 in. lbs.).

6.

Tighten the motor shaft screw and washer to 6.5

N·m (57.5 in. lbs.).

8N - 298

POWER SEATS - SERVICE INFORMATION

WK

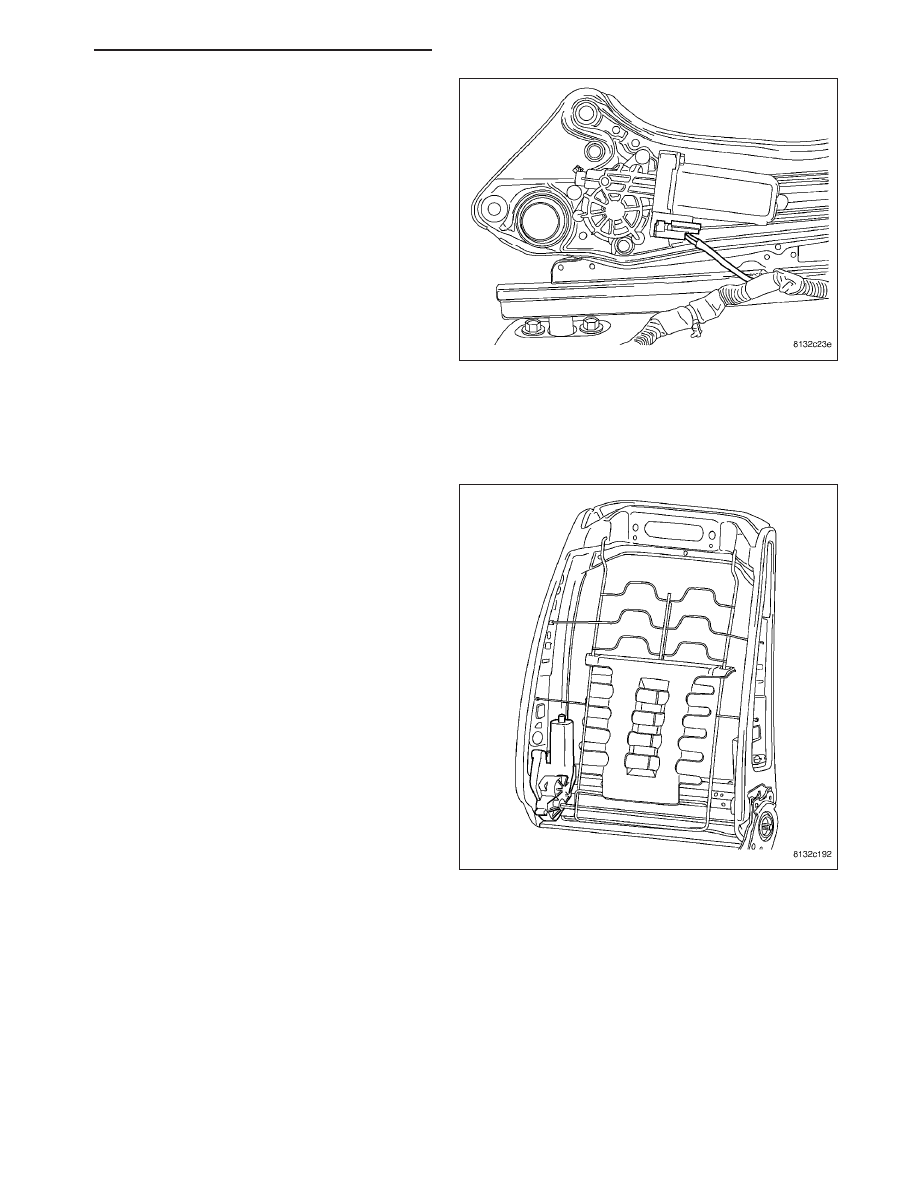

7. Connect the motor electrical connector.

8. Install the seat cushion (Refer to 23 - BODY/

SEATS/SEAT CUSHION

COVER

-

INSTALLA-

TION).

9. Clip the wire harness to cushion pan.

10. Install the seat assembly (Refer to 23 - BODY/

SEATS/SEAT - INSTALLATION).

11. Connect the battery negative cable.

12. Verify

normal

operation

of

the

power

seat

assembly.

POWER SEAT RECLINER

REMOVAL

1. Remove the seat back frame assembly (Refer to

23 - BODY/SEATS/SEAT BACK CUSHION/COVER
- REMOVAL).

2. Remove any parts that will need to be installed on

new seat back frame assembly.
