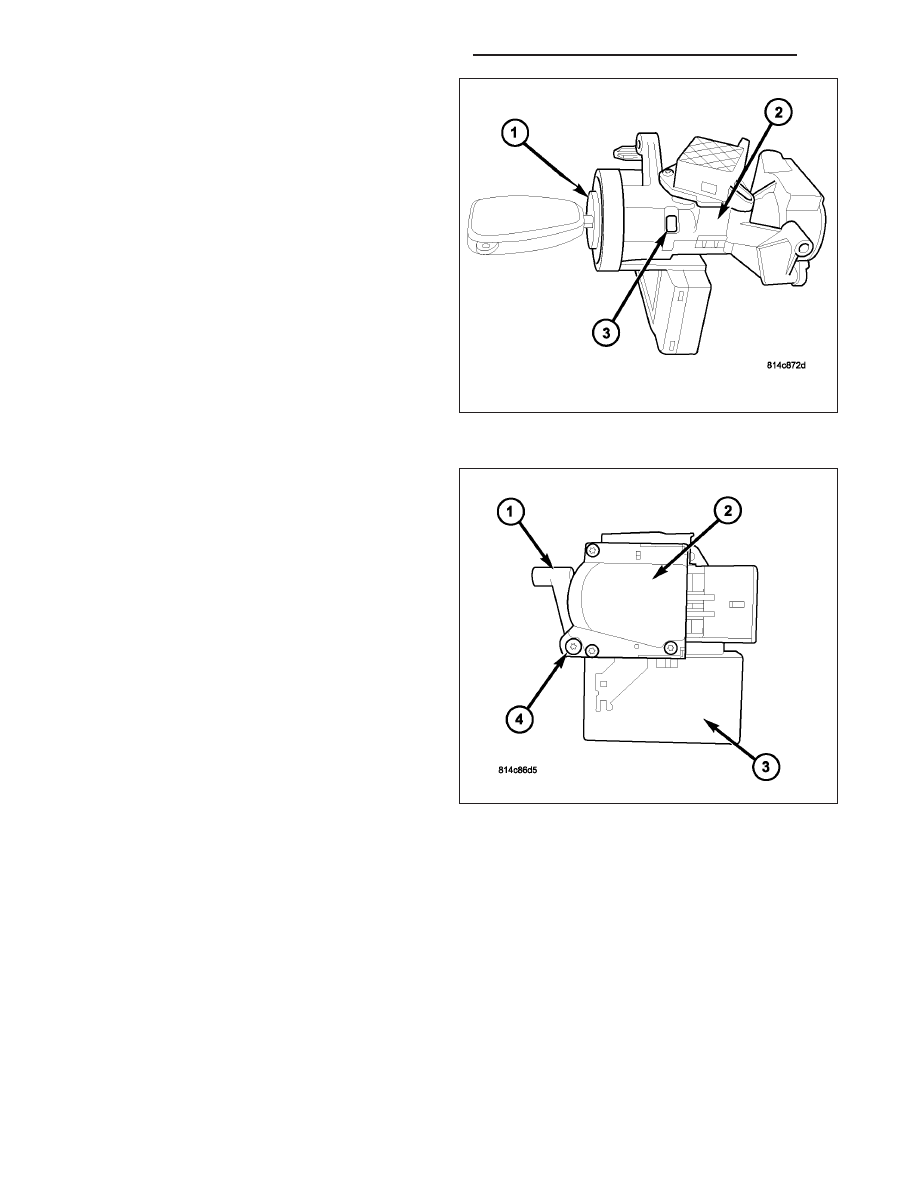

4. Slide lock cylinder into housing until release tab (3)

sticks through opening at side of housing.

5. Install ignition switch (2) to switch housing (1) until

it snaps into the two tabs. Install and tighten screw
(4).

8I - 44

IGNITION SYSTEM - SERVICE INFORMATION

WK

6. Install SKREEM unit (2) to switch housing (3) and

install screw (1).

7. Position cable into assembly until tab (1) engages.

WK

IGNITION SYSTEM - SERVICE INFORMATION

8I - 45

8. Install one key cylinder housing torx screw (1). Do

not tighten (finger tight only).

9. Install two key cylinder housing torx screws (2).

Now tighten all three housing mounting screws.

10. Install knee blocker.

11. Install silencer pad.

12. Install both bezel. Snaps on.

13. Connect negative battery cable.

8I - 46

IGNITION SYSTEM - SERVICE INFORMATION

WK

INSTRUMENT CLUSTER

TABLE OF CONTENTS

page

page

INSTRUMENT CLUSTER - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

INSTRUMENT CLUSTER - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 50

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

INSTRUMENT CLUSTER - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B1200-AIRBAG WARNING INDICATOR

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . 3

B1201-AIRBAG WARNING INDICATOR

CIRCUIT OPEN . . . . . . . . . . . . . . . . . . . . . . . . 4

B123F-MENU SWITCH STUCK

. . . . . . . . . . . . 5

B1240-STEP SWITCH STUCK

. . . . . . . . . . . . . 8

B1241-C/T SWITCH STUCK

. . . . . . . . . . . . . . 11

B1242-RESET SWITCH STUCK

. . . . . . . . . . . 14

B1243-REAR PARK ASSIST DISABLE

SWITCH STUCK . . . . . . . . . . . . . . . . . . . . . . 17

B160A-PANEL DIMMER INPUT CIRCUIT

LOW (SCM) . . . . . . . . . . . . . . . . . . . . . . . . . . 20

B160B-PANEL DIMMER INPUT CIRCUIT

HIGH (SCM) . . . . . . . . . . . . . . . . . . . . . . . . . . 22

B1612-PANEL ILLUMINATION CONTROL

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

B210D-BATTERY VOLTAGE LOW

. . . . . . . . . 30

B211A-IGNITION RUN/ACC/SPAD CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . 31

B211B-IGNITION RUN/ACC/SPAD CONTROL

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . 34

B2122-IGNITION RUN CONTROL CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

B2123-IGNITION RUN CONTROL CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

B2213–CCN INTERNAL

. . . . . . . . . . . . . . . . . 43

U0019–CAN B BUS

. . . . . . . . . . . . . . . . . . . . 44

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . . 47

U0151-LOST COMMUNICATION WITH

OCCUPANT RESTRAINT CONTROLLER . . . . 47

U0154-LOST COMMUNICATION WITH

OCCUPANT CLASSIFICATION MODULE . . . . 47

U0159-LOST COMMUNICATION WITH

PARKING ASSIST CONTROL MODULE . . . . . 47

U0164-LOST COMMUNICATION WITH HVAC

CONTROL MODULE . . . . . . . . . . . . . . . . . . . 47

U0168-LOST COMMUNICATION WITH

VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) . . . . . . . . . . . . . . . . . . . . . . 47

U0169-LOST COMMUNICATION WITH

SUNROOF CONTROL MODULE . . . . . . . . . . 47

U0184-LOST COMMUNICATION WITH

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

U0186-LOST COMMUNICATION WITH

AUDIO AMPLIFIER . . . . . . . . . . . . . . . . . . . . . 47

U0195-LOST COMMUNICATION WITH

SDARS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

U0196-LOST COMMUNICATION WITH

VEHICLE ENTERTAINMENT CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

U0197-LOST COMMUNICATION WITH

HANDS FREE PHONE MODULE . . . . . . . . . . 48

U0199-LOST COMMUNICATION WITH

DRIVER DOOR MODULE . . . . . . . . . . . . . . . . 48

U0200-LOST COMMUNICATION WITH

PASSENGER DOOR MODULE . . . . . . . . . . . . 48

U0208-LOST COMMUNICATION WITH

HEATED SEAT CONTROL MODULE . . . . . . . 48

U0209-LOST COMMUNICATION WITH

MEMORY SEAT CONTROL MODULE . . . . . . . 48

U0212-LOST COMMUNICATION WITH

SCCM-CAN-B . . . . . . . . . . . . . . . . . . . . . . . . 48

U0231-LOST COMMUNICATION WITH RAIN

SENSING MODULE . . . . . . . . . . . . . . . . . . . . 48

U0241-LOST COMMUNICATION WITH AUTO

HIGHBEAM HEADLAMP CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
