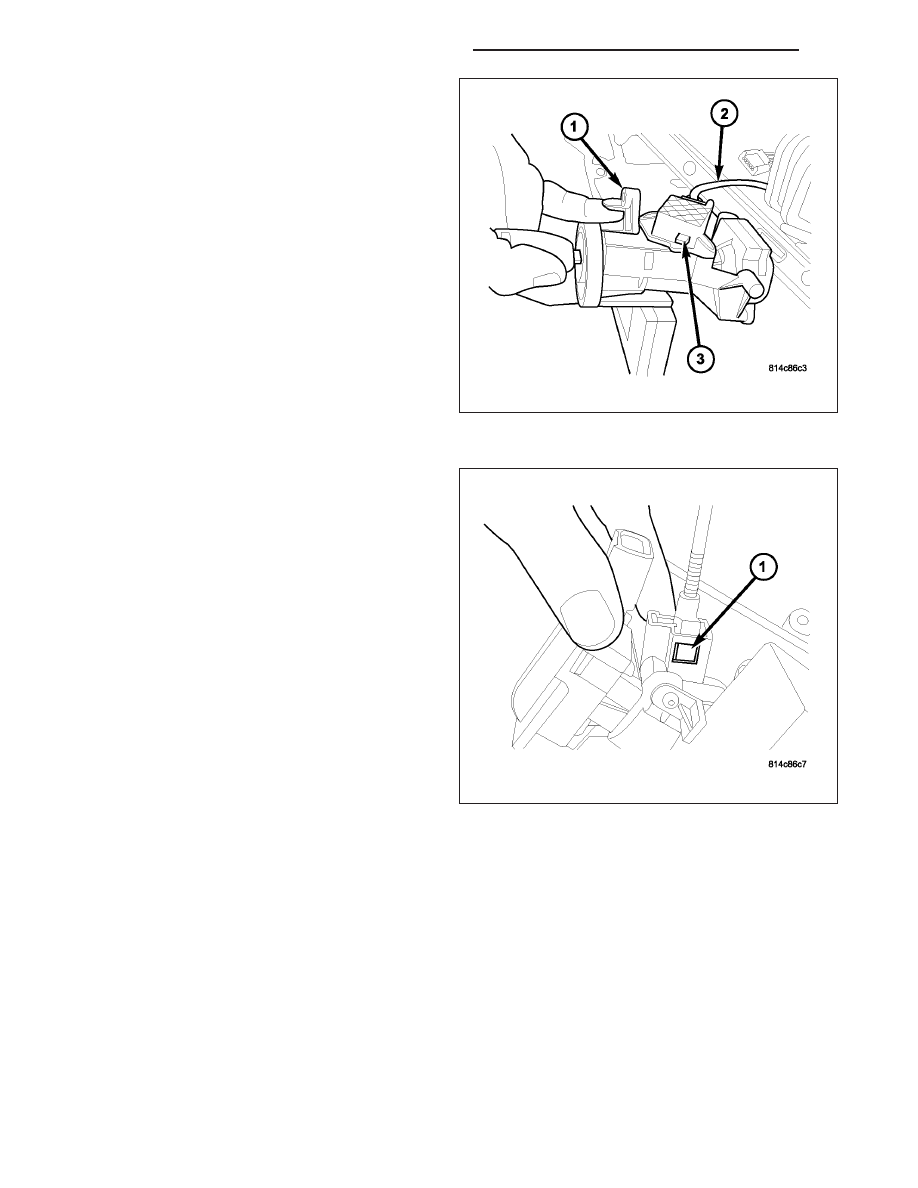

8. To prevent binding or kinking cable (2), carefully

lower

the

key/cylinder/switch/cable/SKREEM

assembly (1). Disconnect two electrical connectors
(one at ignition switch and one at SKREEM). To
release cable (2) from switch, simultaneously press
on tab (3) while.......

9. ..........pressing on tab (1).

8I - 40

IGNITION SYSTEM - SERVICE INFORMATION

WK

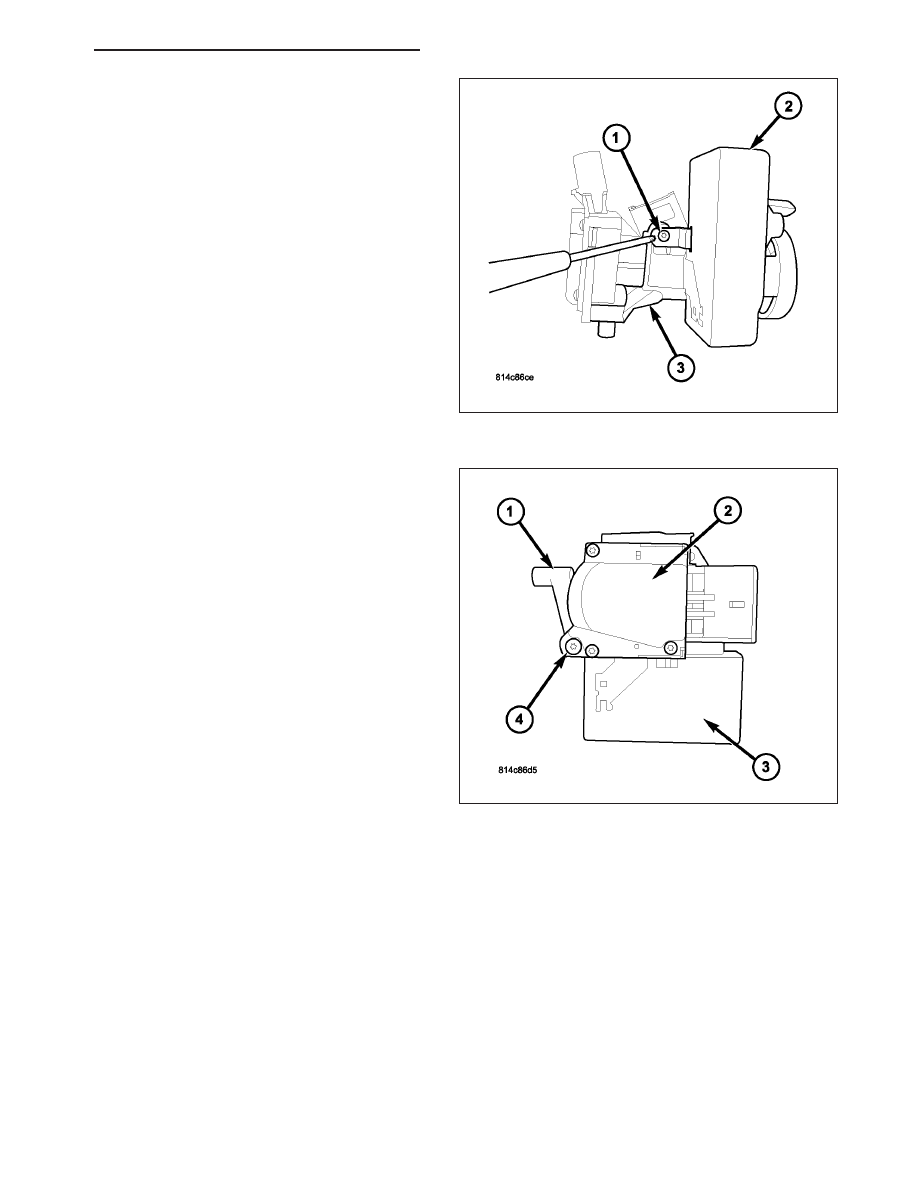

10. Remove SKREEM unit (2) from switch housing (3)

by removing screw (1).

11. Remove ignition switch (2) from switch housing (1)

by removing screw (4) and then proceeding to the
next step.

WK

IGNITION SYSTEM - SERVICE INFORMATION

8I - 41

12. Continue to remove ignition switch (2) by simulta-

neously pressing on two release tabs using two
small screwdrivers (1), while pulling ignition switch
(2) from housing (3).

13. To remove key lock cylinder (1) from housing (2),

rotate key to ON position while pressing on
release tab (3).

8I - 42

IGNITION SYSTEM - SERVICE INFORMATION

WK

14. Remove key lock cylinder (1) from housing (2).

INSTALLATION

1. Install ignition key into lock cylinder (1). Rotate key

to “ON” position (retaining tab on side of lock cyl-
inder (3) can now be depressed).

2. The shaft at end of key lock cylinder aligns with

socket within end of housing. To align socket with
lock cylinder, ensure socket is in “ON” position.

3. Position and align key lock cylinder with grooves in

housing.

WK

IGNITION SYSTEM - SERVICE INFORMATION

8I - 43
