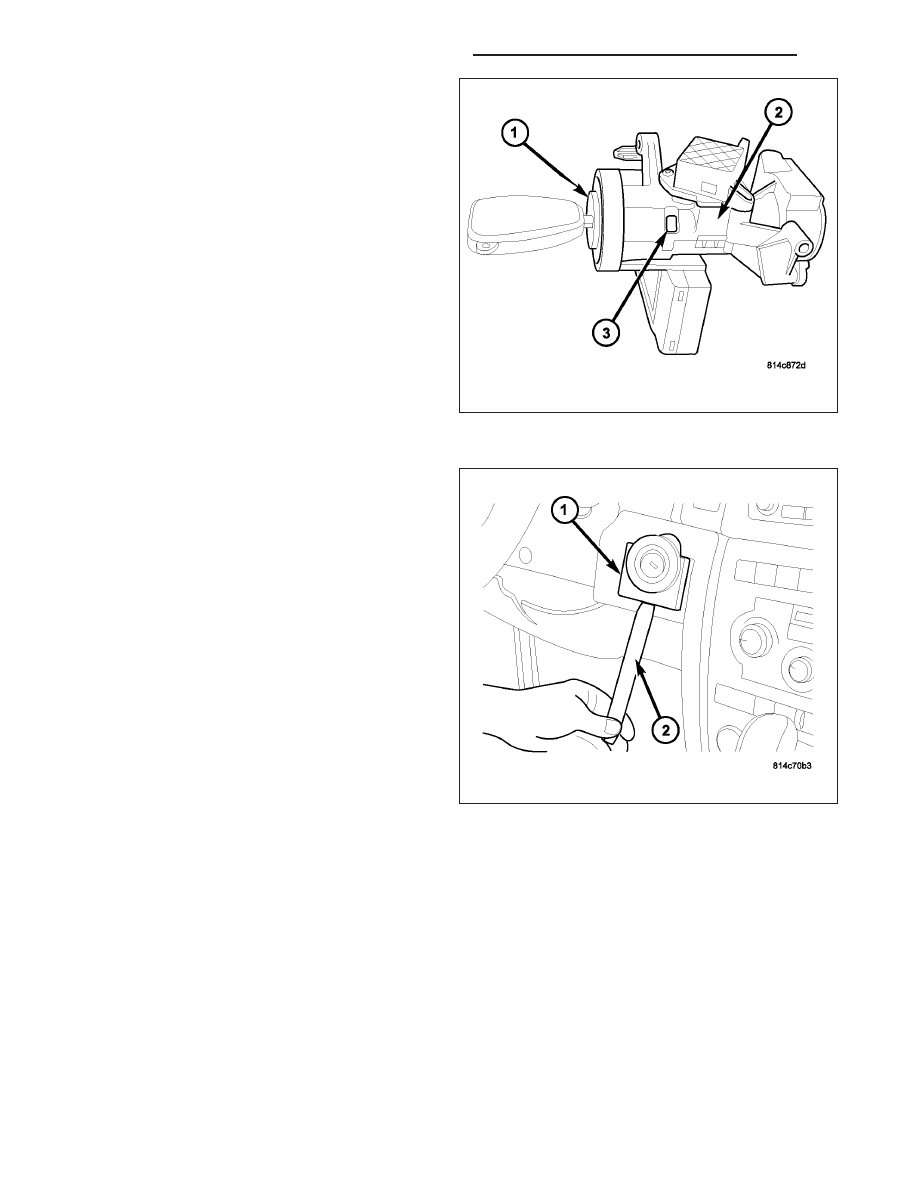

4. Slide lock cylinder into housing until release tab (3)

sticks through opening at side of housing.

5. Install bezel (1). Snaps on.

6. Connect negative battery cable.

SWITCH-IGNITION

REMOVAL

The electrical ignition switch attaches to the rear of the key lock cylinder housing. The SKREEM unit also attaches
to the key lock cylinder housing. For ignition switch terminal and circuit identification, refer to the Wiring Diagrams
section.

8I - 36

IGNITION SYSTEM - SERVICE INFORMATION

WK

1. Disconnect negative cable from battery.

2. Use a plastic trim removal stick (2) to remove

switch bezel (1). Bezel snaps on.

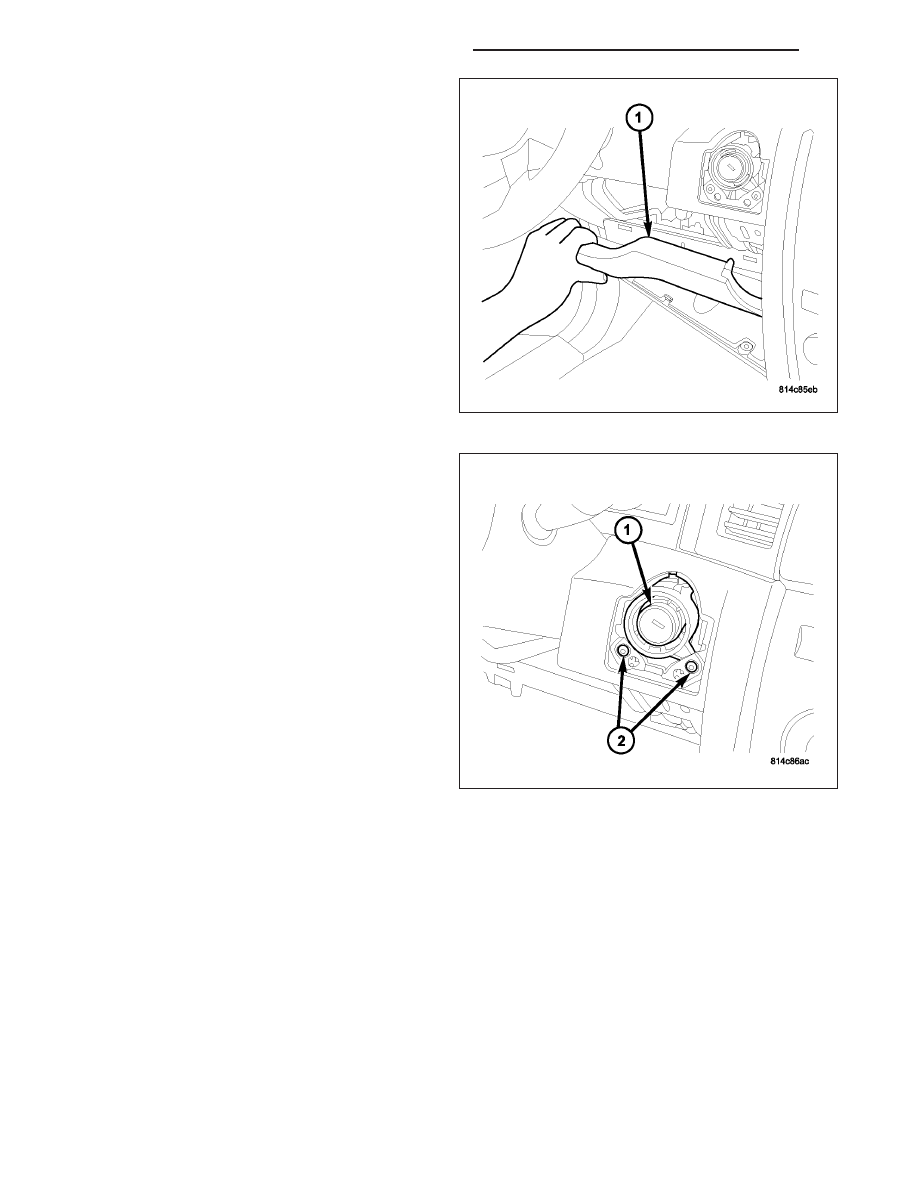

3. Remove silencer pad (1) (two screws).

WK

IGNITION SYSTEM - SERVICE INFORMATION

8I - 37

4. Remove knee blocker (1).

5. Remove two key cylinder housing torx screws (2).

8I - 38

IGNITION SYSTEM - SERVICE INFORMATION

WK

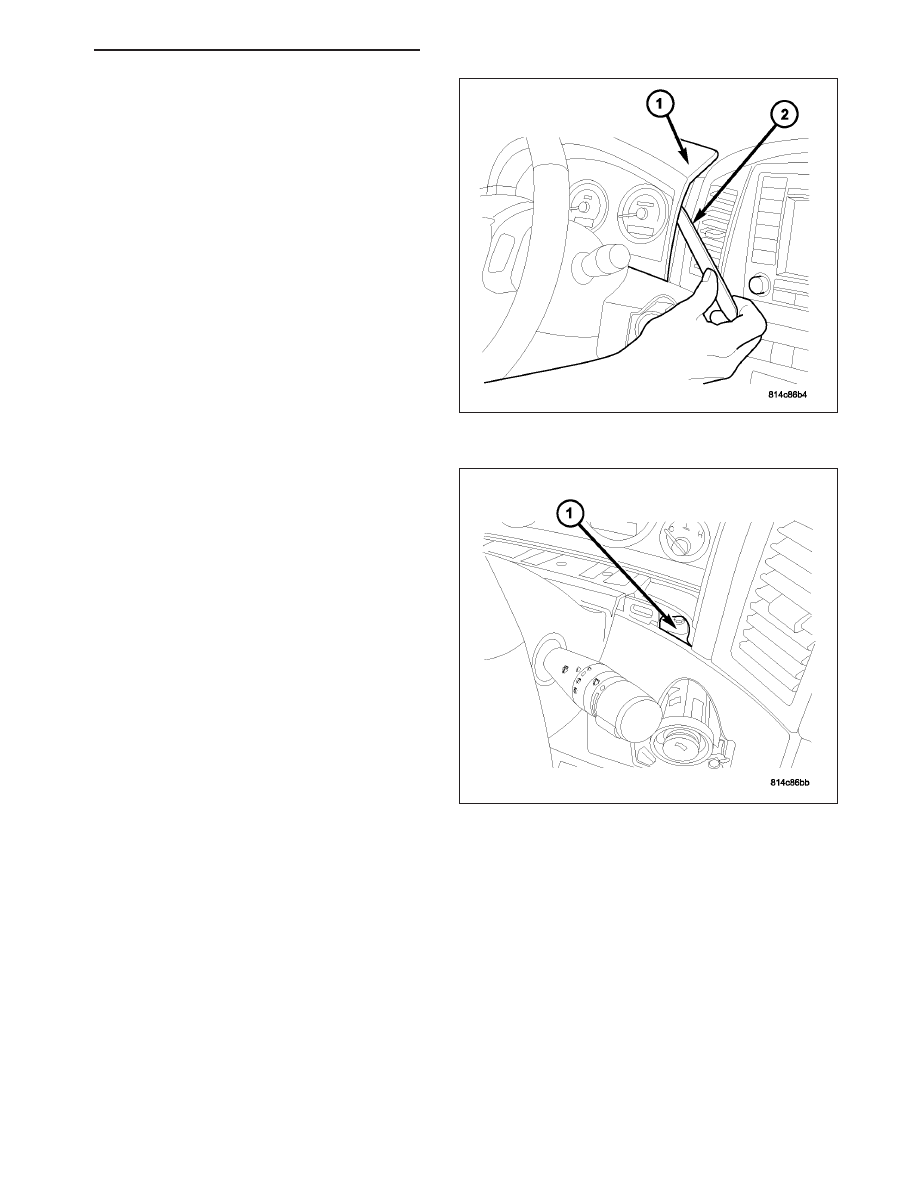

6. Use a plastic trim removal stick (2) to remove I.P.

cluster bezel (1). Bezel snaps on.

7. Remove one key cylinder housing torx screw (1).

WK

IGNITION SYSTEM - SERVICE INFORMATION

8I - 39
