B1092-FRONT LEFT SEAT HEATER CONTROL CIRCUIT LOW (CONTINUED)

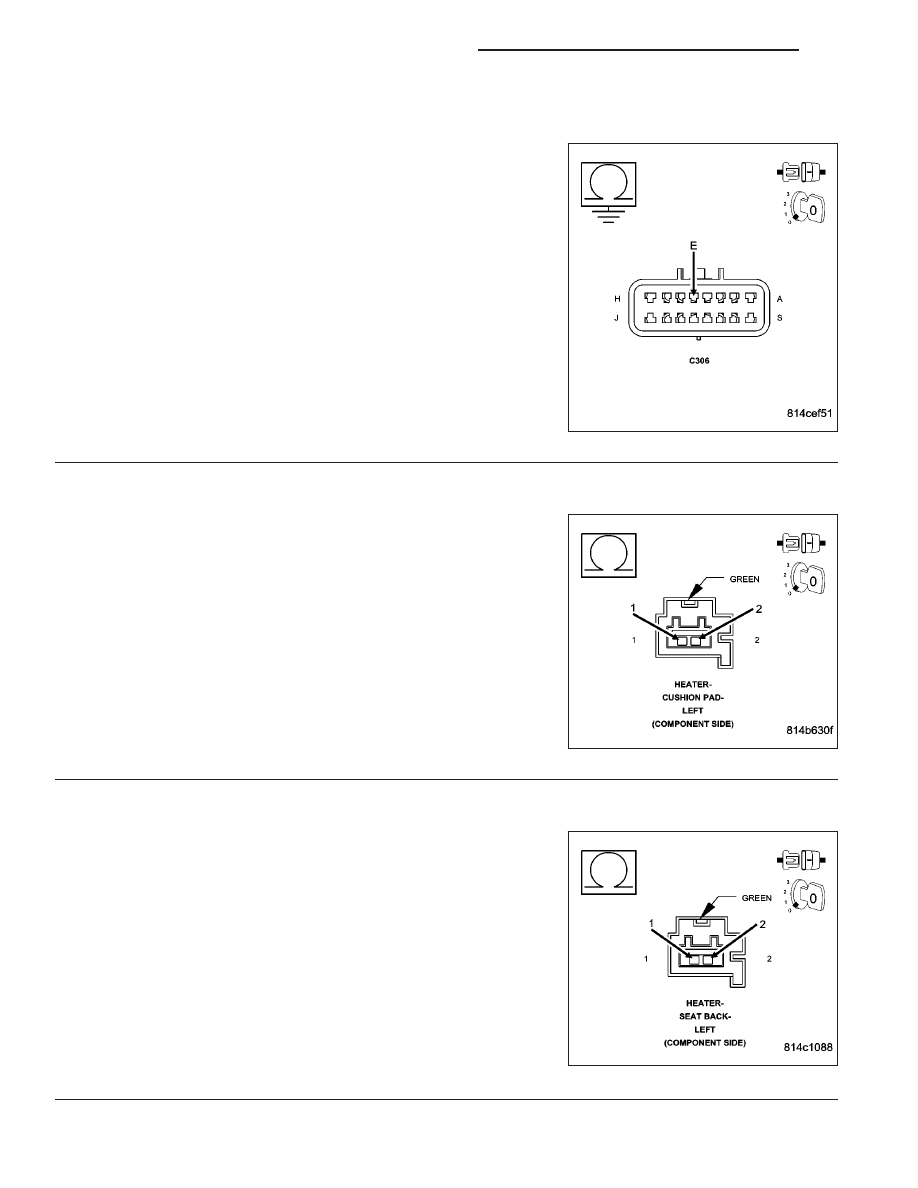

3.

CHECK THE (P187) LEFT SEAT HEATER B(+) DRIVER FOR A SHORT TO GROUND

Measure between the (P187) Left Seat Heater B(+) Driver circuit at the
seat inline connector (seat side) and the seat frame for a short to
ground.

Is the resistance below 1000 ohms?

Yes

>> Repair/replace the pigtail/heating element as necessary for

a short to ground condition.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 4

4.

CHECK THE LEFT CUSHION PAD HEATER RESISTANCE

Disconnect the Left Cushion Pad Heater 2 – way connector.

Check the resistance of the cushion heater element by measuring
between the Left Seat Heater B(+) Driver and the Ground circuit at the
left cushion pad connector (component side).

Was the resistance below 3.5 ohms?

Yes

>> Replace the heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 5

5.

CHECK THE LEFT SEAT BACK HEATER RESISTANCE

Disconnect the Left Seat Back Heater 2 – way connector.

NOTE: Check connectors - Clean and repair as necessary.
Check the resistance of the seat back heater element by measuring
between the Left Seat Heater B(+) Driver and the Ground circuit at the
left seat back connector (component side).

Is the resistance below 4.0 ohms?

Yes

>> Replace the seat back heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1

No

>> Using the wiring diagram/schematic as a guide, inspect

the wiring and connectors for an intermittent short to
ground.

Perform BODY VERIFICATION TEST – VER 1

8G - 18

HEATED SEATS - ELECTRICAL DIAGNOSTICS

WK

B1092-FRONT LEFT SEAT HEATER CONTROL CIRCUIT LOW (CONTINUED)

6.

Check the Left Seat Heater B(+) Driver circuit for a short to ground

Disconnect the Heated Seat Module connector.

NOTE: Check connectors - Clean and repair as necessary.
Measure the Left Seat Heater B(+) Driver circuit to ground at the HSM
connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the Left Seat Heater B(+) Driver circuit for a short

to ground.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Replace the Heated Seat Module.

Perform BODY VERIFICATION TEST – VER 1.

WK

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 19

B1094-FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN

8G - 20

HEATED SEATS - ELECTRICAL DIAGNOSTICS

WK

B1094-FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN (CONTINUED)

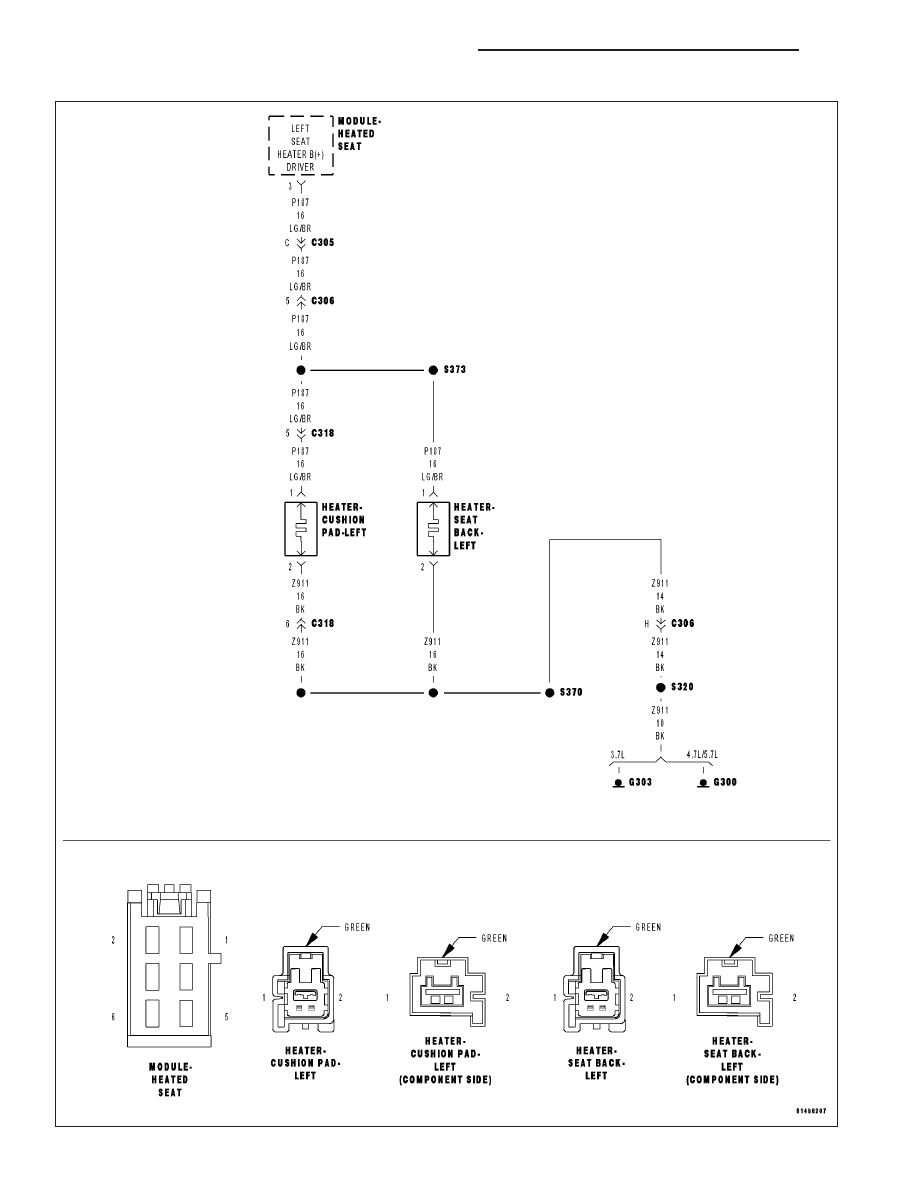

For the Heated Seat System circuit diagram (Refer to 8 - ELECTRICAL/HEATED SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Ignition on, during the heated seat operation.

•

Set Condition:This code is set immediately after the Heated Seat Module detects an open in the seat heater
B(+) driver circuit.

Possible Causes

LEFT SEAT HEATER B(+) DRIVER WIRE OPEN

GROUND WIRE OPEN

SEAT CUSHION HEATER ELEMENT OPEN

SEAT BACK HEATER ELEMENT OPEN

HEATED SEAT MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

VERIFY THAT DTC B1094-FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN IS ACTIVE

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B1094 FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1.
