B1094-FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN (CONTINUED)

2.

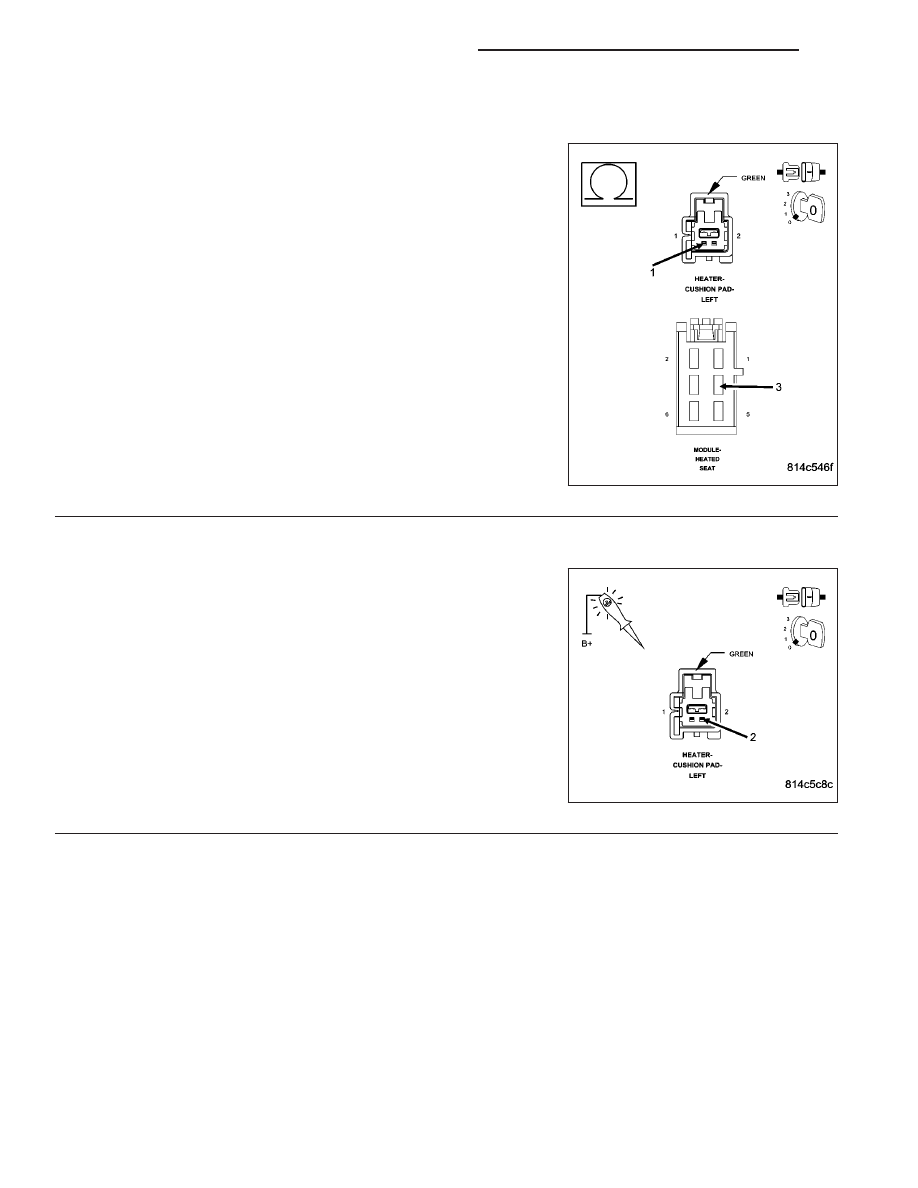

CHECK FOR AN OPEN SEAT HEATER B(+) DRIVER FROM HSM TO SEAT CUSHION

Disconnect the Left Cushion Pad Heater 2 – way connector.

Disconnect the Heated Seat Module 6 – way connector.

NOTE: Check connectors - Clean and repair as necessary.
Measure the resistance of the Left Seat Heater B(+) Driver circuit from
the HSM 6 – way to the Cushion Pad Heater 2 – way connector.

Is the resistance below 2 ohms?

Yes

>> Go To 3

No

>> Repair the open Seat Heater B(+) Driver circuit.

Perform BODY VERIFICATION TEST – VER 1.

3.

CHECK THE LEFT SEAT HEATER CUSHION GROUND CIRCUIT

Using a 12-volt test light connected to 12-volts, check the ground cir-
cuit at the Heater Cushion Pad 2 – way connector.

Does the test light illuminate brightly?

Yes

>> Go To 4

No

>> Repair the open ground circuit.

Perform BODY VERIFICATION TEST – VER 1.

8G - 22

HEATED SEATS - ELECTRICAL DIAGNOSTICS

WK

B1094-FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN (CONTINUED)

4.

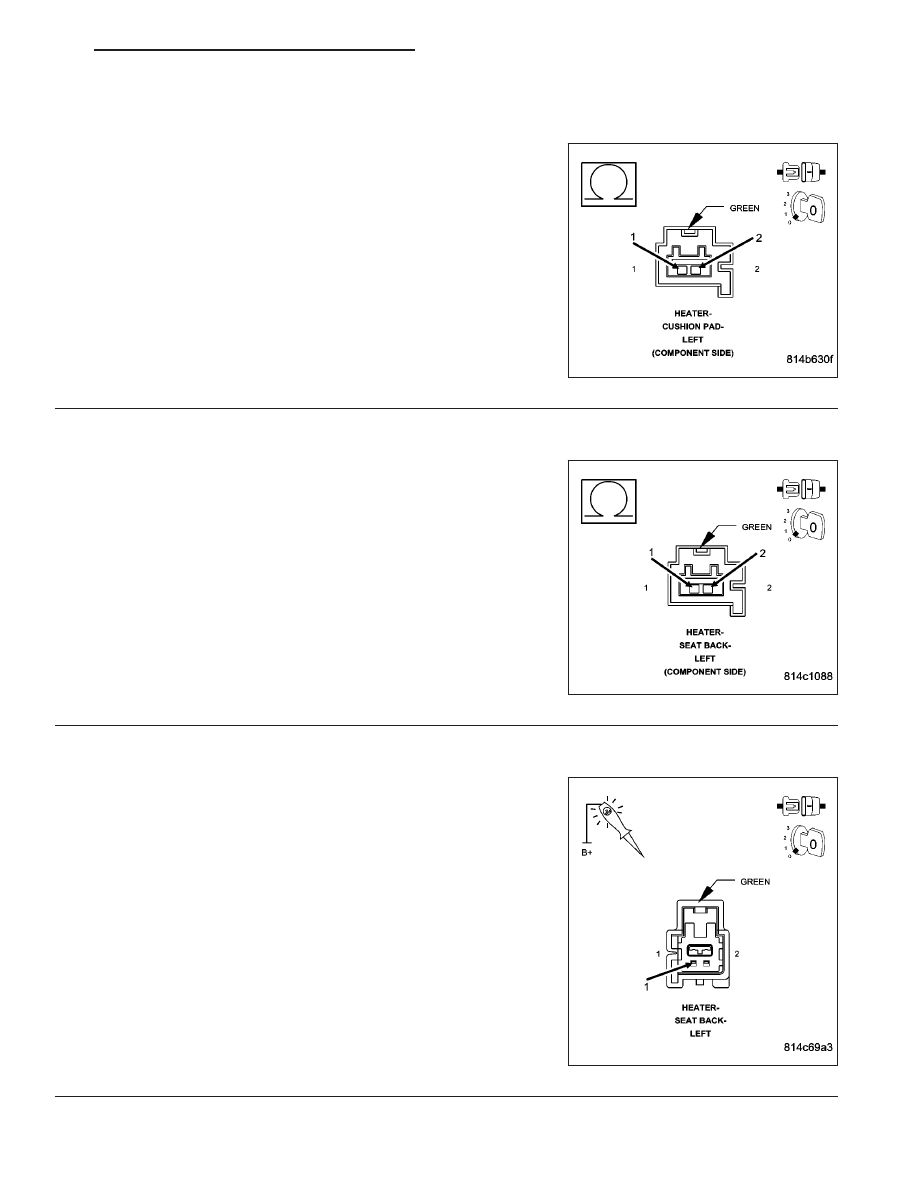

CHECK THE LEFT CUSHION PAD HEATER RESISTANCE

Check the resistance of the Cushion Pad Heater element by measur-
ing between the Left Seat Heater B(+) Driver and the Ground circuit at
the 2 – way connector (component side).

Is the resistance above 4.9 ohms?

Yes

>> Replace the seat cushion pad heater element as neces-

sary.

Perform BODY VERIFICATION TEST – VER 1.

No

>> 5

Perform BODY VERIFICATION TEST – VER 1.

5.

CHECK THE LEFT SEAT BACK HEATER RESISTANCE

Disconnect the Left Seat Back Heater 2 – way connector.

NOTE: Check connectors - Clean and repair as necessary.
Check the resistance of the seat back heater element by measuring
between the Left Seat Heater B(+) Driver and the Ground circuit at the
connector 2 – way (component side).

Is the resistance above 5.5 ohms?

Yes

>> Replace the seat back heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1.

No

>> 6

Perform BODY VERIFICATION TEST – VER 1.

6.

CHECK THE LEFT SEAT BACK HEATER GROUND CIRCUIT

Using a 12-volt test light connected to 12-volts, check the ground cir-
cuit at the Seat Back Heater 2 – way connector.

Does the test light illuminate brightly?

Yes

>> Go To 7

No

>> Repair the open ground circuit.

Perform BODY VERIFICATION TEST – VER 1.

WK

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 23

B1094-FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN (CONTINUED)

7.

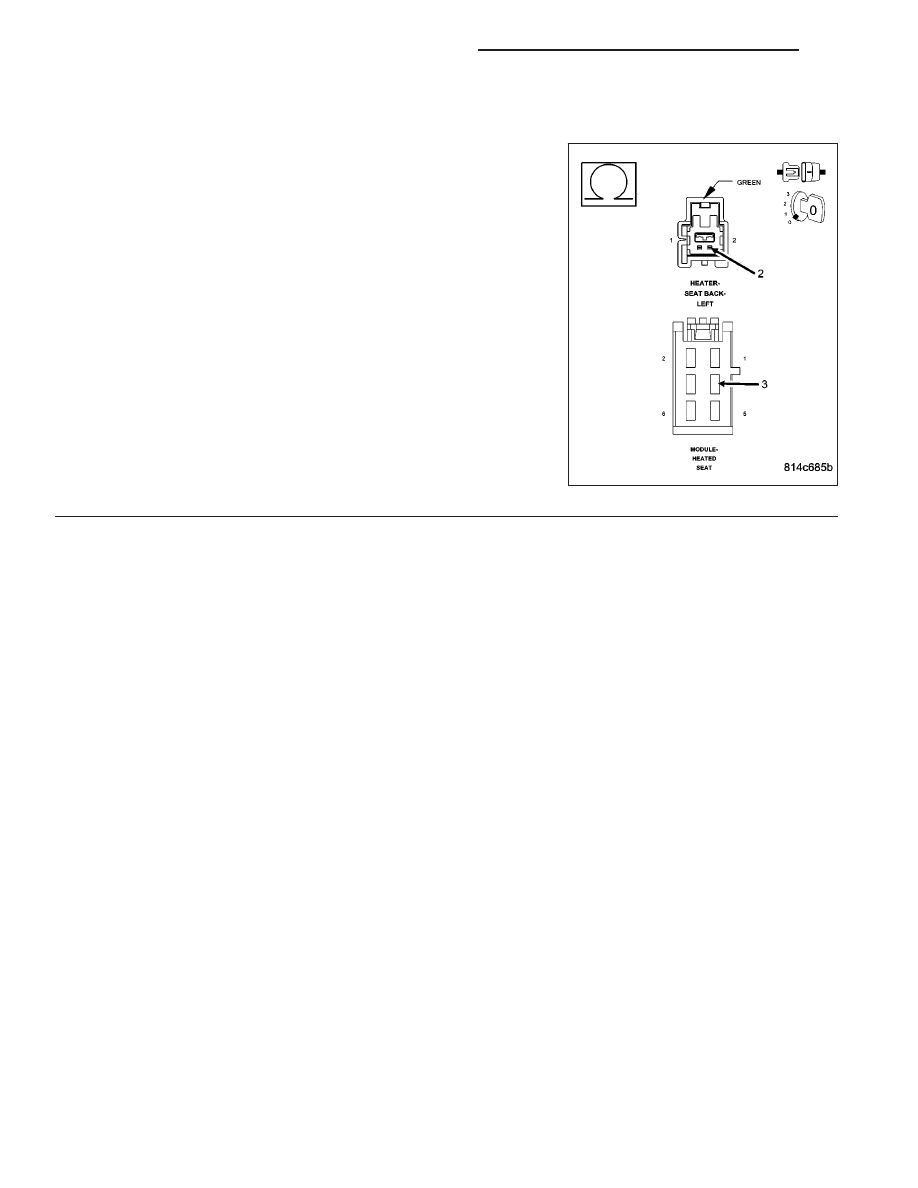

CHECK FOR AN OPEN SEAT HEATER B(+) DRIVER FROM HSM TO SEAT BACK

NOTE: Check connectors - Clean and repair as necessary.
Measure the Left Seat Heater B(+) Driver circuit from the Seat Back
connector to the HSM connector.

Is the resistance below 2.0 ohms?

Yes

>> Replace the Heated Seat Module.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Repair the Left Seat Heater B(+) Driver circuit for an open

back to the splice.

Perform BODY VERIFICATION TEST – VER 1.

8G - 24

HEATED SEATS - ELECTRICAL DIAGNOSTICS

WK
