2. Position NVLD pump (4) into EVAP canister (1).

3. Rotate pump (4) until tab (3) aligns with notch in

EVAP canister (1).

To Install EVAP canister:

4. Position canister (5) into mounting bracket (4).

Install and tighten two canister-to-mounting bracket
nuts.

5. Position canister/pump assembly to body. Install

and tighten three mounting bracket-to-body nuts.

25 - 28

EVAPORATIVE EMISSIONS

WK

6. Carefully install vapor/vacuum lines (1) and (6) to

NVLD pump and EVAP canister. The vapor/vac-
uum lines and hoses must be firmly connected.
Check the vapor/vacuum lines at the NVLD
pump, filter and EVAP canister purge solenoid
for damage or leaks. If a leak is present, a Diag-
nostic Trouble Code (DTC) may be set.

7. Connect electrical connector (4) to pump.

8. Install plastic splash shield at rear of left-rear tire.

9. Install left-rear tire.

WK

EVAPORATIVE EMISSIONS

25 - 29

EXHAUST GAS RECIRCULATION

TABLE OF CONTENTS

page

page

VALVE-EGR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 30

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 31

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 34

VALVE-EGR

DESCRIPTION

4.7L Engine

The electronic EGR valve and solenoid assembly (3)
is attached to the rear of the left cylinder head. An
exhaust gas routing tube (1) connects the EGR valve
to the intake manifold.

25 - 30

EXHAUST GAS RECIRCULATION

WK

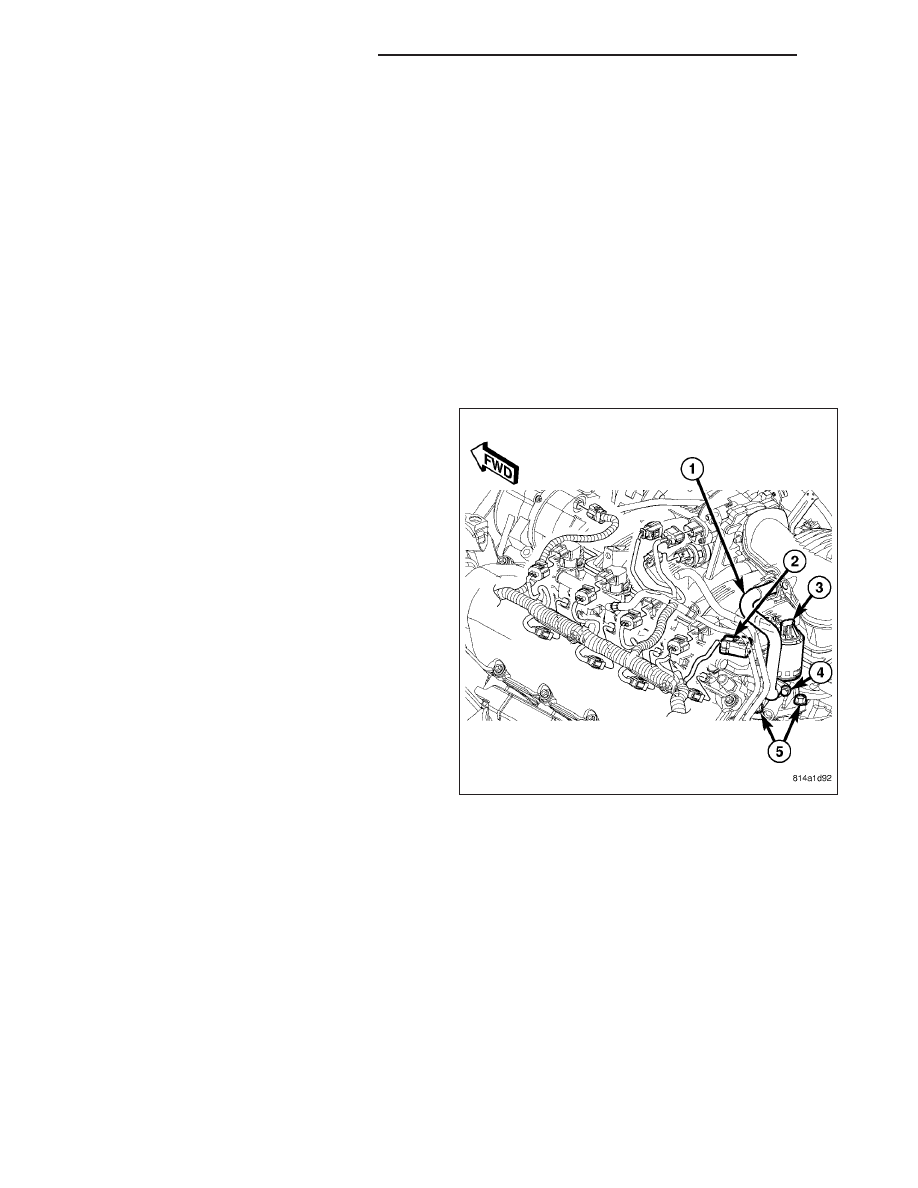

5.7L Engine

The electronic EGR valve and solenoid assembly (2)
is attached to the front of the right cylinder head. An
exhaust gas routing tube (4) connects the EGR valve
to the intake manifold.

OPERATION

Exhaust gas recirculation flow is determined by the Powertrain Control Module (PCM) and is controlled by an elec-
tronic EGR valve assembly. For a given set of conditions, the PCM knows the ideal exhaust gas recirculation flow
to optimize NOx and fuel economy as a function of the pintle position. Pintle position is obtained from the position
sensor. The PCM adjusts the duty cycle of 128 Hz power supplied to the solenoid coil to obtain the correct position.

The electronic EGR valve assembly consists of a pintle, valve seat, and housing which contains and regulates
exhaust gas flow. An armature, return spring, and solenoid coil provide the operating force to regulate exhaust gas
flow by changing the pintle position. The solenoid coil assembly is wired in parallel with a diode that connects two
internal connectors.

REMOVAL

4.7L Engine

The electronic EGR valve and solenoid assembly (4)
is attached to the rear of the left cylinder head. An
exhaust gas routing tube (3) connects the EGR valve
to the intake manifold.

1. Remove electrical connector (5) at top of EGR

valve solenoid.

2. Remove tube mounting bolt (1) at intake manifold.

WK
