82–SENSOR TOO COLD TO START COOLDOWN TEST (MTC) (CONTINUED)

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When executing the Cooldown Test.

•

Set Condition:
If the A/C Heater Control senses that the evaporator temperature is below 18.3°C (65°F) when executing the
Cooldown Test.

Possible Causes

FAULTS PRESENT IN THE HVAC SYSTEM

EVAPORATOR TEMPERATURE BELOW 18.3°C (65°F) AT START OF COOLDOWN TEST

HIGH RESISTANCE ON (C121) SENSOR GROUND CIRCUIT

HIGH RESISTANCE ON (C21) EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT

EVAPORATOR TEMPERATURE SENSOR

A/C HEATER CONTROL

NOTE: This DTC will display as active if the ignition is not cycled after running the Cooldown Test. Other-
wise, it will display as stored until cleared.

Diagnostic Test

1.

CHECK FOR ACTIVE DTC 31, 32, 83, OR 84 IN THE A/C HEATER CONTROL

Turn the ignition on.

Actuate the Display DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait 5 seconds and then release the A/C mode
switch.

NOTE: The A/C status indicator displays active DTCs when the EBL status indictor is not illuminated and
stored DTCs when the EBL status indicator is illuminated.
Read DTCs from the A/C status indictor.

Does the A/C status indicator display DTC 31, 32, 83, or 84?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this section for a complete list of

HVAC related symptoms. Run the Cooldown Test again after the repair is complete.

No

>> Go To 2

2.

ERASE DTCs IN THE A/C HEATER CONTROL

Actuate the Clear DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait 5 seconds and then release the A/C mode
switch.

•

When the A/C status indicator begins displaying DTCs, set the Mode switch to the floor position, simulta-
neously press the A/C mode switch and the EBL mode switch down for 5 seconds and then release the mode
switches. Stored DTCs will clear from memory in approximately two seconds.

Turn the ignition off.

>> Go To 3

24 - 196

HVAC - ELECTRICAL DIAGNOSTICS

WK

82–SENSOR TOO COLD TO START COOLDOWN TEST (MTC) (CONTINUED)

3.

VERIFY IF DTC 82 SET DUE TO EVAPORATOR TEMPERATURE BEING BELOW 18.3°C (65°F)

CAUTION: The work area ambient temperature and the evaporator temperature must be above 18.3°C (65°F)
in order to test A/C system performance.
Start the engine.

Set the Mode switch to the panel position.

Press the A/C mode switch off (status indicator not illuminated/compressor not running).

Turn the blower control to high speed. Allow the blower to run for 5 minutes before proceeding.

Turn the blower control off.

Actuate the Cooldown Test by performing the following:

•

Press and hold the A/C mode switch down and then turn the blower motor control to high speed. Continue to
hold the A/C mode switch down until the A/C status indicator begins flashing, Then, release the mode switch.
While the test is running, the A/C status indicator will flash once per second. If the test passes, the A/C status
indicator will stop flashing. If the test fails, the A/C and EBL status indicators will flash alternately. Allow the test
to run to completion before proceeding.

>> Go To 4

4.

CHECK FOR DTCS IN THE A/C HEATER CONTROL

Actuate the Display DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait 5 seconds and then release the A/C mode
switch.

NOTE: The A/C status indicator displays active DTCs when the EBL status indictor is not illuminated and
stored DTCs when the EBL status indicator is illuminated.
Read DTCs from the A/C status indictor.

Does the A/C status indicator display DTC 82?

Yes, & No Other DTCs Present

Go To 5

Yes, & Other DTCs Present

Diagnose and repair the other DTC(s). Refer to the Table of Contents in this section for a complete list
of HVAC related symptoms. Run the Cooldown Test again after the repair is complete.

No, But Other DTCs Present

Diagnose and repair the DTC(s). Refer to the Table of Contents in this section for a complete list of
HVAC related symptoms. Run the Cooldown Test again after the repair is complete.

No, & No Other DTCs Present

Perform additional testing as necessary.

WK

HVAC - ELECTRICAL DIAGNOSTICS

24 - 197

82–SENSOR TOO COLD TO START COOLDOWN TEST (MTC) (CONTINUED)

5.

CHECK THE (C121) SENSOR GROUND CIRCUIT FOR HIGH RESISTANCE

NOTE: Ensure that the voltmeter leads are connected for positive
polarity and that they meet the terminals in the connector. Also
ensure that there is a good terminal to wire connection.
Turn the ignition off.

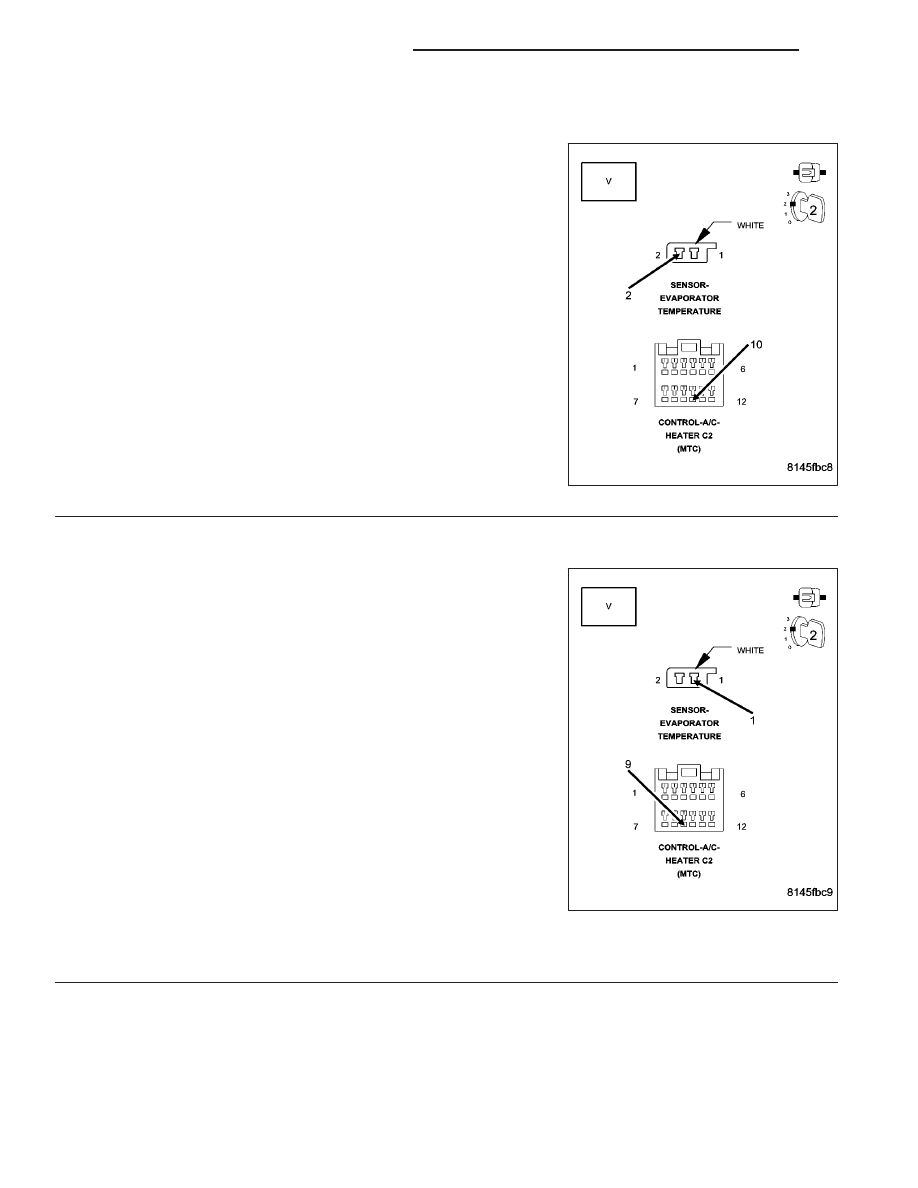

Back probe the (C121) Sensor Ground circuit between the Evaporator
Temperature Sensor harness connector and the A/C Heater Control
C2 harness connector.

Turn the ignition on.

Is the voltage below 0.10 volts?

Yes

>> Go To 6

No

>> Repair the (C121) Sensor Ground circuit for high resis-

tance. Run the Cooldown Test again after the repair is
complete.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

6.

CHECK THE (C21) EVAPORATOR TEMPERATURE SENSOR SIGNAL CIRCUIT FOR HIGH RESISTANCE

NOTE: Ensure that the voltmeter leads are connected for positive
polarity and that they meet the terminals in the connector. Also
ensure that there is a good terminal to wire connection.
Turn the ignition off.

Back probe the (C21) Evaporator Temperature Sensor Signal circuit
between the Evaporator Temperature Sensor harness connector and
the A/C Heater Control C2 harness connector.

Turn the ignition on.

Is the voltage below 0.10 volts?

Yes

>> Replace the A/C Heater Control in accordance with the

Service Information. Run the Cooldown Test again after
the repair is complete.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Repair the (C21) Evaporator Temperature Sensor Signal

circuit for high resistance. Run the Cooldown Test again
after the repair is complete.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

24 - 198

HVAC - ELECTRICAL DIAGNOSTICS

WK

83–SENSOR FAILED OPEN DURING COOLDOWN TEST (MTC)

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When executing the Cooldown Test.

•

Set Condition:
If the Evaporator Temperature Sensor input is out of range toward the high voltage threshold when executing
the Cooldown Test.

NOTE: This DTC will display as active if the ignition is not cycled after running the Cooldown Test. Other-
wise, it will display as stored until cleared.

Refer to 31–EVAPORATOR SENSOR OPEN for the diagnostic test procedure.

84–SENSOR FAILED SHORTED DURING COOLDOWN TEST (MTC)

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When executing the Cooldown Test.

•

Set Condition:
If the Evaporator Temperature Sensor input is out of range toward the low voltage threshold when executing
the Cooldown Test.

NOTE: This DTC will display as active if the ignition is not cycled after running the Cooldown Test. Other-
wise, it will display as stored until cleared.

Refer to 32–EVAPORATOR SENSOR SHORTED for the diagnostic test procedure.
