38. Using a trim stick C-4755 or equivalent, remove

the defroster grills (2).

39. Remove the two fenceline nuts (1).

40. Using a trim stick C-4755 or equivalent, remove

the radio bezel.

41. Using a trim stick C-4755 or equivalent, remove

the center bezel and disconnect the electrical con-
nectors.

42. Remove the nut from the HVAC support stud

behind the center bezel.

43. Remove the screw to the HVAC from under the

glove box opening.

23 - 90

INSTRUMENT PANEL

WK

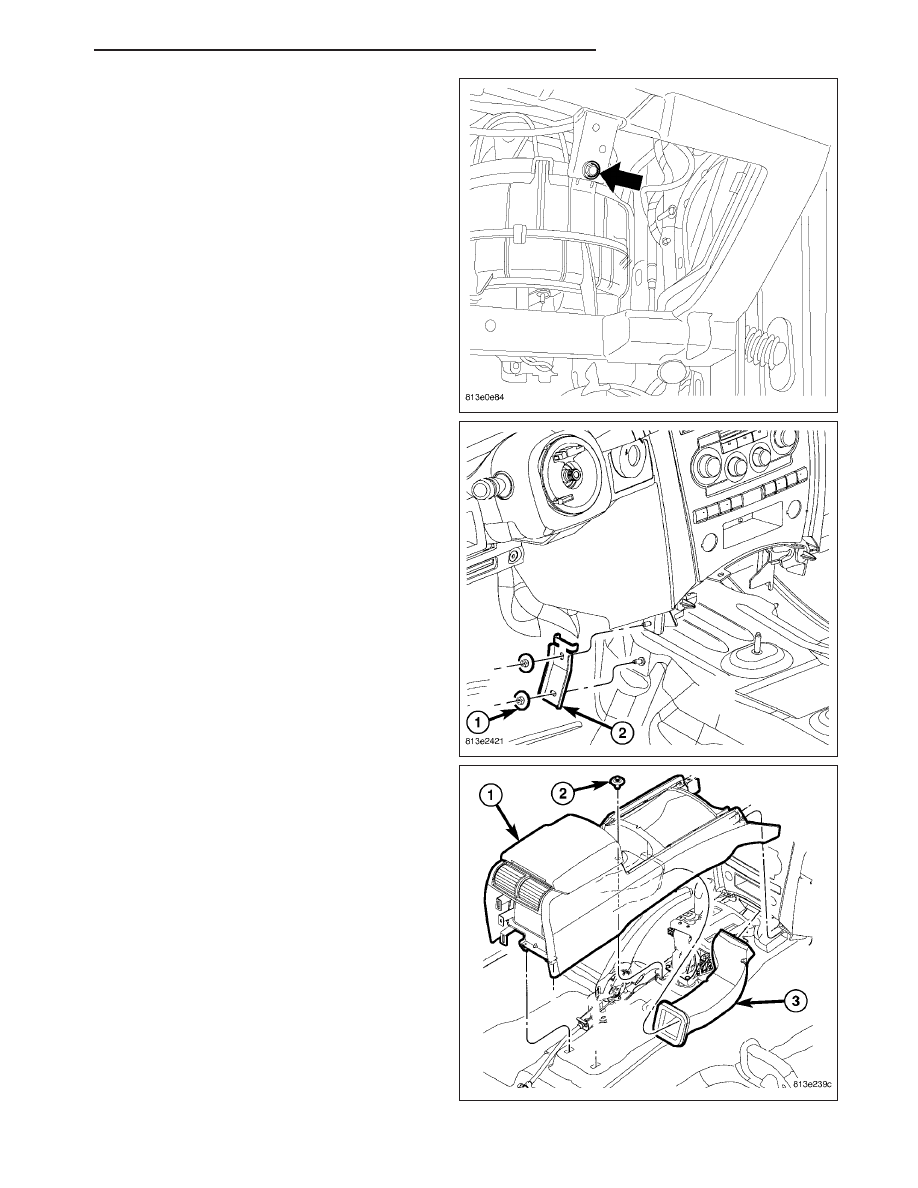

44. Remove the HVAC bracket bolt from the glove

box opening.

45. Remove the left and right center support brackets.

* Left side shown, right side similar.

46. Remove the center floor duct (3).

WK

INSTRUMENT PANEL

23 - 91

47. Remove the radio.

48. Remove the two HVAC bolts from the radio open-

ing.

49. Remove the instrument panel assembly.

INSTALLATION

1. Before proceeding with installation of the instru-

ment panel assembly, remove the load clips from
each a-pillar and install onto the sides of the panel
using the screw.

2. Place the instrument panel into the vehicle and

position onto the a-pillars using the load clips (2).

3. Install the two bolts on the right side and tighten

the bolts to 11 N·m (95 in. lbs.).

23 - 92

INSTRUMENT PANEL

WK

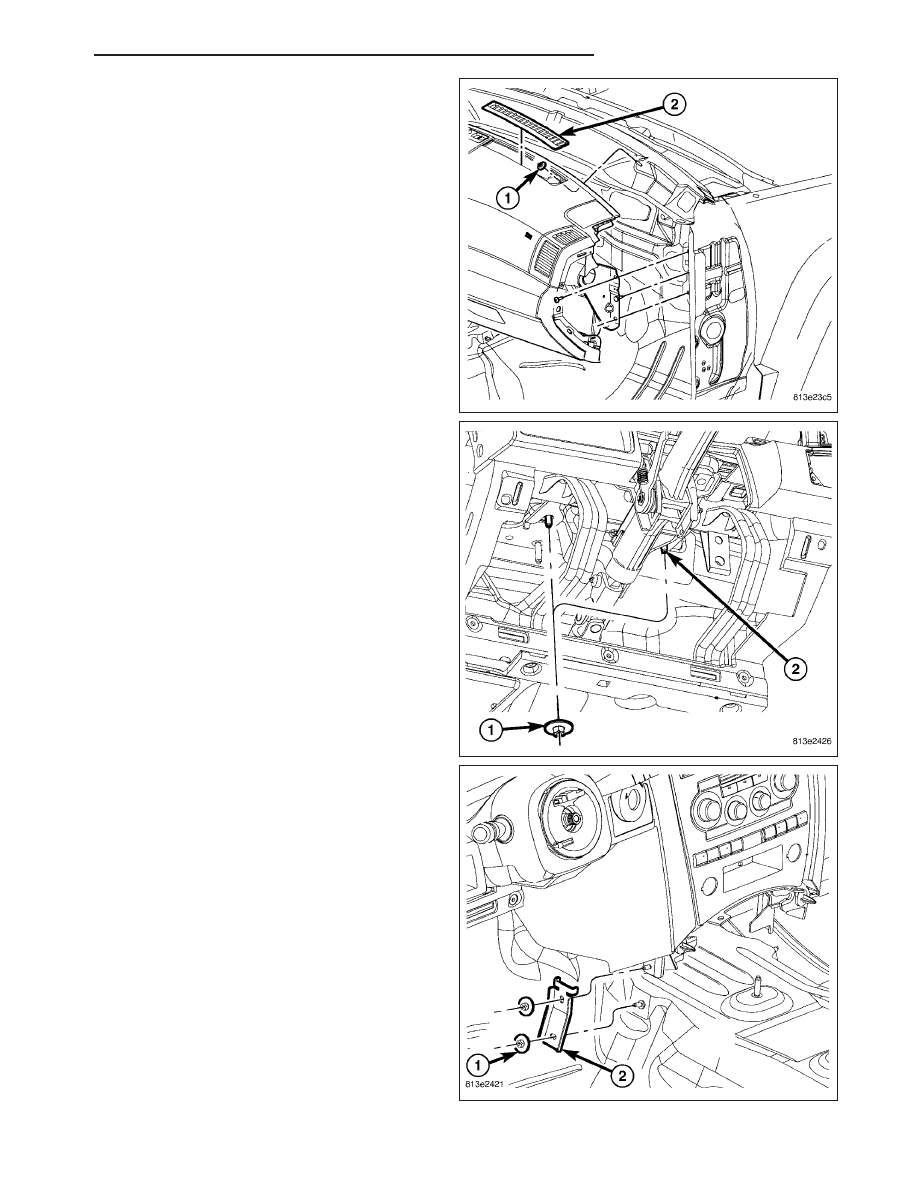

4. Install the two fenceline nuts (1).

5. Guide the peddle support studs (3) on the drivers

side, into the slots in the instrument panel rein-
forcement.

6. Position the center stack brackets (2) in front of the

duct work.
