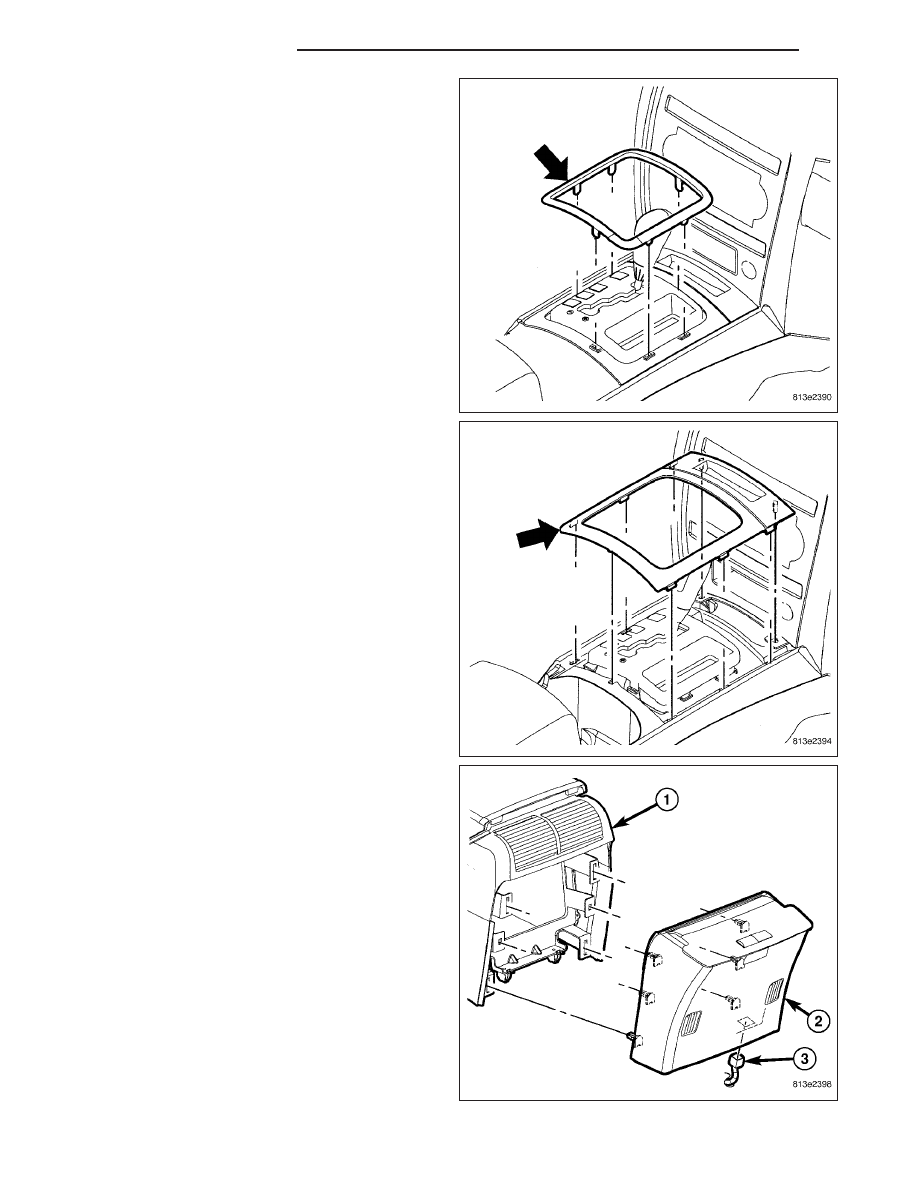

24. Using a trim stick C-4755 or equivalent, remove

the shifter bezel ring.

25. Using a trim stick C-4755 or equivalent, remove

the shifter bezel.

26. Remove the center console back cover (2) and

disconnect the electrical connector (3).

23 - 86

INSTRUMENT PANEL

WK

27. Remove the screws (2) and remove the console

(1).

28. Disconnect the electrical connectors under the

console.

29. Open the glove box and push the stop tabs down

to drop the glove box out of the instrument panel.

30. Rotate the box down and release the door hinges

(2) at the bottom and remove the glove box.

WK

INSTRUMENT PANEL

23 - 87

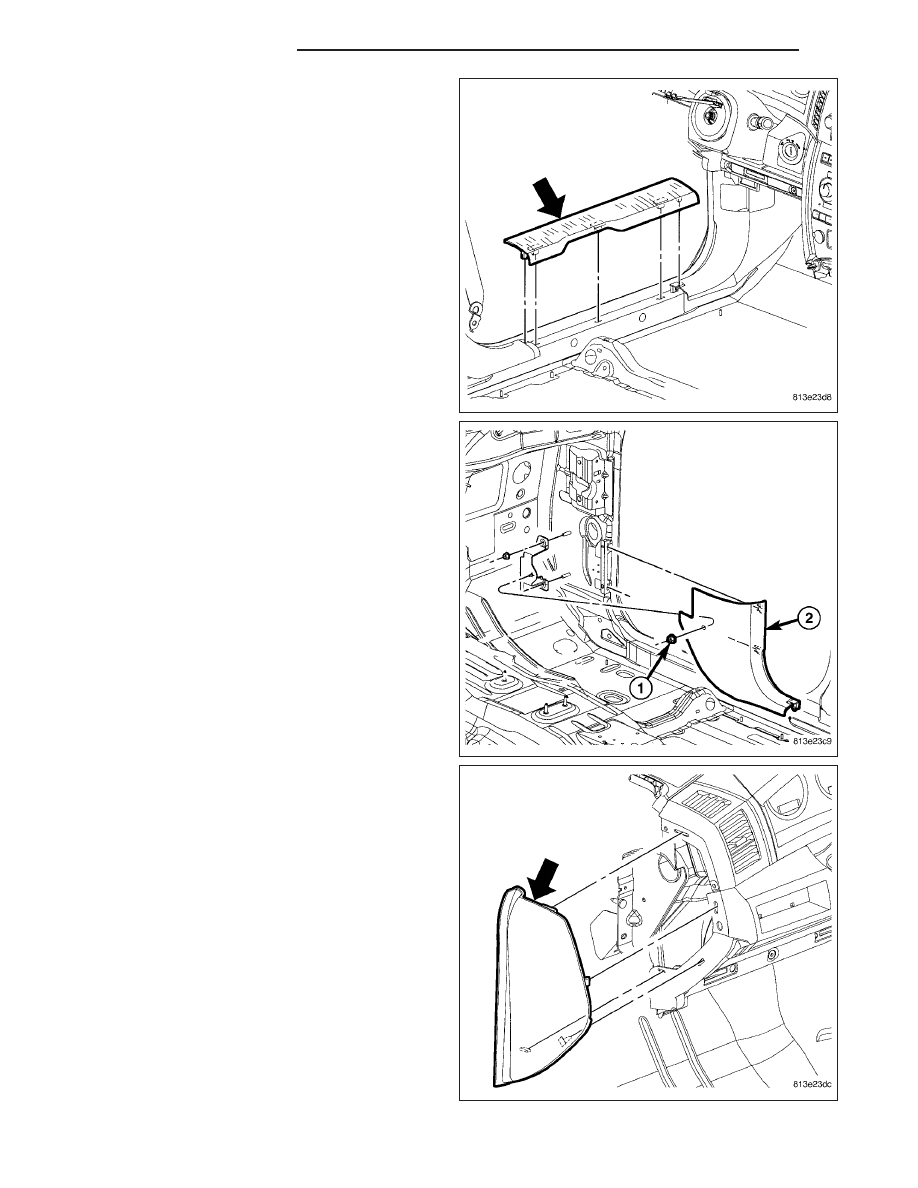

31. Remove the passenger side hush panel.

32. Remove the right side door sill trim.* Left side

door sill trim shown, right side similar.

33. Remove the nut (1), separate the right cowl trim

panel and remove.

34. Remove the right side end cap.* Left side end cap

shown, right side similar.

23 - 88

INSTRUMENT PANEL

WK

35. Disconnect the electrical connectors.

36. Remove the bolts and remove the right a-pillar

trim panel.

37. Remove the two right side bolts and one screw at

the a-pillar support.

WK

INSTRUMENT PANEL

23 - 89
