HANDLE-EXTERIOR

REMOVAL

1. Remove the window regulator from the inside of

the rear door (Refer to 23 - BODY/DOORS -
REAR/WINDOW REGULATOR - REMOVAL).

2. Disconnect the actuator rod (1) from the rear exte-

rior handle (2).

3. Remove the three bolts (2) that secure the exterior

handle (1) to the rear door and remove the handle.

23 - 42

DOORS - REAR

WK

INSTALLATION

1. Position the exterior handle (1) to the mounting

hole on the outside of the rear door.

2. Install the three bolts (2) that secure that exterior

handle to the door. Tighten the bolts to 5 N·m (44
in. lbs.).

3. Connect the actuator rod (1) to the rear exterior

handle (2).

4. Install the rear window regulator (Refer to 23 -

BODY/DOORS - REAR/WINDOW REGULATOR -
INSTALLATION).

WK

DOORS - REAR

23 - 43

HINGE

REMOVAL

1. Disconnect and isolate the negative battery cable.

2. Disconnect the rear door wire harness connector

from the body wire harness.

3. Using a grease pencil or equivalent, mark the loca-

tion of the rear door hinges (2 and 3) on the B-pil-
lar.

4. Support the rear door with a suitable lifting device

and remove the four bolts (1 and 4) that secure the
rear door hinges to the B-pillar.

5. Carefully remove the rear door from the body and

place it on a workbench.

6. Using a grease pencil or equivalent, mark the loca-

tion of the door hinges (2 and 3) on the rear door.

NOTE: The epoxy bonded washers do not need to
be separated from the door hinges. If the washers
are removed, the door may need to be readjusted.

7. Remove the four nuts (4) that secure the rear door

hinges to the door and remove the hinges.

8. If required, remove the washers (1) from the rear

door hinges.

23 - 44

DOORS - REAR

WK

INSTALLATION

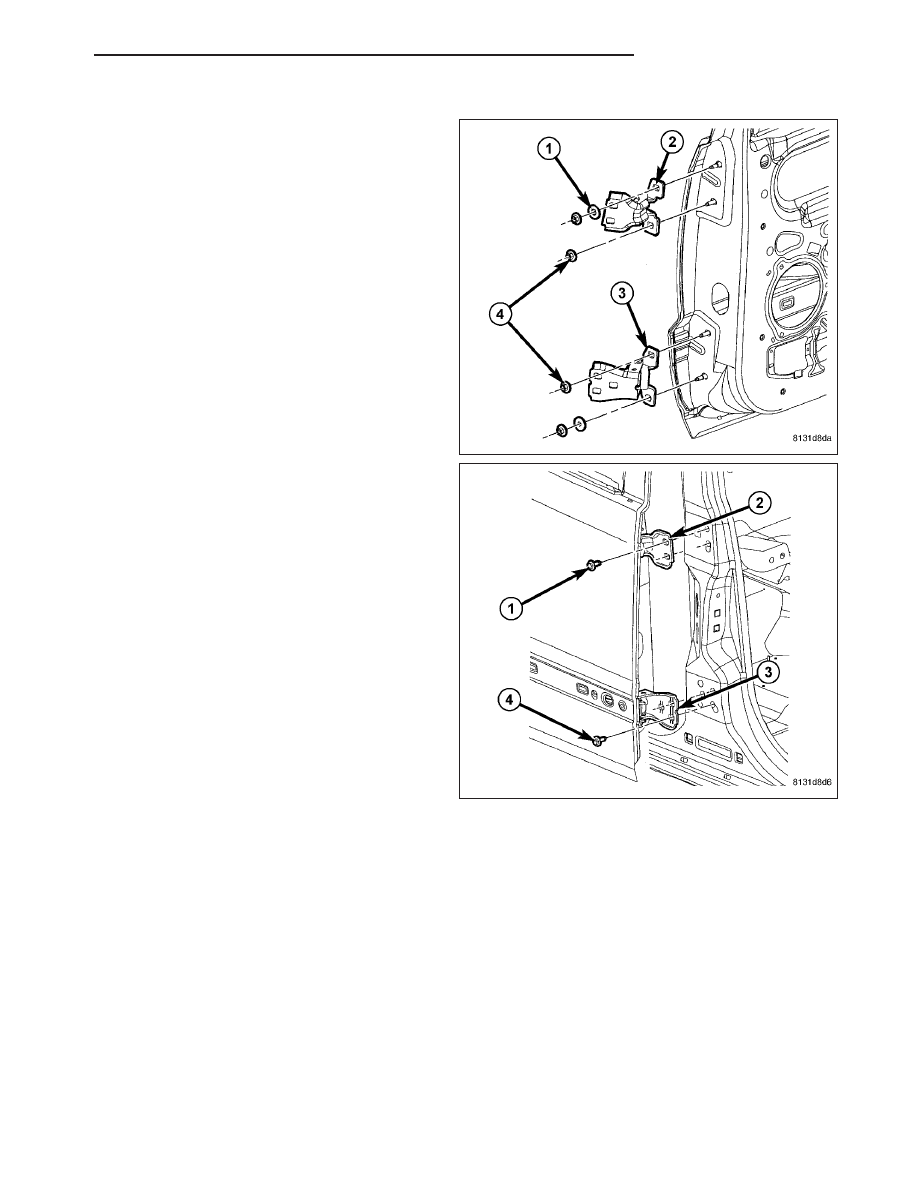

1. Position the rear door hinges onto the door.

NOTE: If the epoxy bonded washers are separated
from the door hinges, the door may need to be
adjusted.

2. If removed, install the epoxy bonded washers (1).

3. Loosely install the nuts (4) that secure the hinges

to the rear door.

4. Align the hinges to the door using the reference

marks made during the removal procedure and
tighten the nuts to 28 N·m (21 ft. lbs.).

5. Carefully position the rear door to the body and

support the door with a suitable lifting device.

6. Loosely install the four bolts (1 and 4) that secure

the rear door hinges (2 and 3) to the B-pillar.

7. Align the rear door to the body using the reference

marks made during the removal procedure and
tighten the bolts to 28 N·m (21 ft. lbs.).

8. Connect the rear door wire harness to the body

wire harness.

9. Reconnect the negative battery cable.

10. If necessary, adjust the rear door (Refer to 23 -

BODY/DOORS

-

REAR/DOOR

-

ADJUSTMENTS).

WK

DOORS - REAR

23 - 45
