5. Position the front door trim panel far enough away

to access the door wire harness connectors (1) and
the interior door handle actuator rod (3).

6. Disconnect the interior door handle actuator rod

from the interior door handle (4).

7. Disconnect the wire harness connectors (2) from

the power door switch assembly.

8. Remove and discard the seven plastic door trim

panel retention clips.

INSTALLATION

CAUTION: Door panel retention clips are designed
to be used only once. Retention clips should be
discarded and replaced with new clips each time
the door trim panel is removed from the door. Fail-
ure to replace retention clips will result in poor
door panel retention and possible customer dis-
satisfaction.

1. Install seven new plastic door trim panel retention

clips onto the inside of the front door trim panel.

2. Position the door trim panel near the front door and

connect the door wire harness connectors (2) to
the power door switch assembly connectors (1).

3. Connect the interior door handle actuator rod (3) to

the interior door handle (4) and engage the
retainer.

23 - 30

DOOR - FRONT

WK

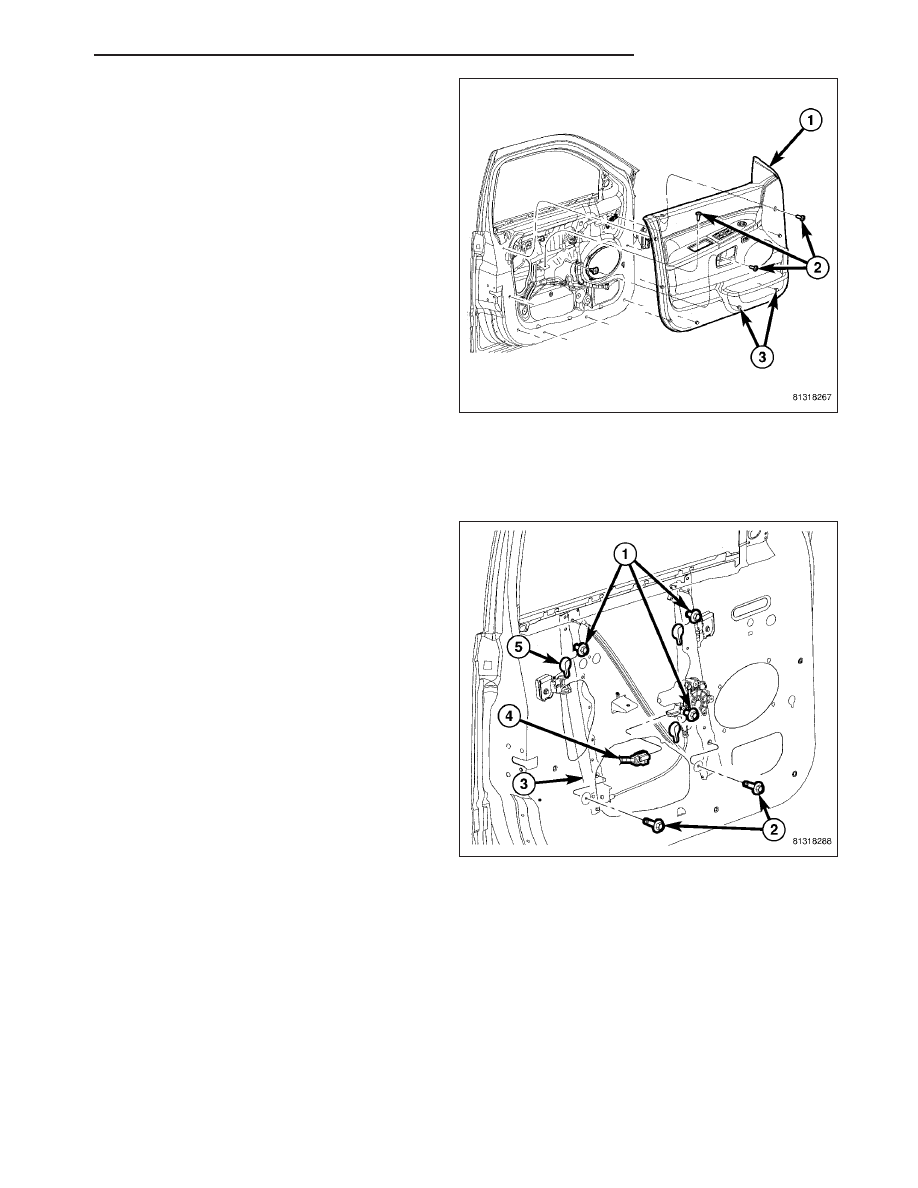

4. Lift the trim panel (1) over the inside of the door far

enough to engage the interior door latch lock link
and knob into the hole at the upper rear corner of
the trim panel.

5. Position the trim panel to the inside of the door and

fully engage the seven new plastic door trim panel
retention clips (3) to the door.

6. Install the three screws (2) that secure door trim

panel to the door. Tighten the screws to 2 N·m (16
in. lbs.).

7. Reconnect the negative battery cable.

REGULATOR-WINDOW

REMOVAL

1. Remove the trim panel from the inside of the front

door (Refer to 23 - BODY/DOOR - FRONT/TRIM
PANEL - REMOVAL).

2. Position the watershield out of the way and using

the regulator (3), move the front door glass up or
down as required to access the two window regu-
lator glass clamp bolts (Refer to 23 - BODY/DOOR
- FRONT/DOOR GLASS - REMOVAL).

3. Loosen the bolt in each of the window regulator

glass clamps far enough to release the door glass
from the clamps.

4. Disengage the door glass from the window regula-

tor glass clamps and lift the glass out of the regu-
lator clamps and into its full up position, then tape
the glass securely into place.

5. Remove the two bolts (2) that secure the bottom of

the window regulator rails to the inside of the door.

6. Loosen the three bolts (1) that secure the regulator

rails to the keyed holes (5) on the inside of the
door.

7. Lift the regulator rails upward within the door far enough to disengage the bolts from the three keyed holes in the

door.

8. Lower the regulator rails within the door far enough to access and disconnect the wire harness connector (4)

from the regulator motor through the large access hole in the center of the door and remove the regulator.

WK

DOOR - FRONT

23 - 31

INSTALLATION

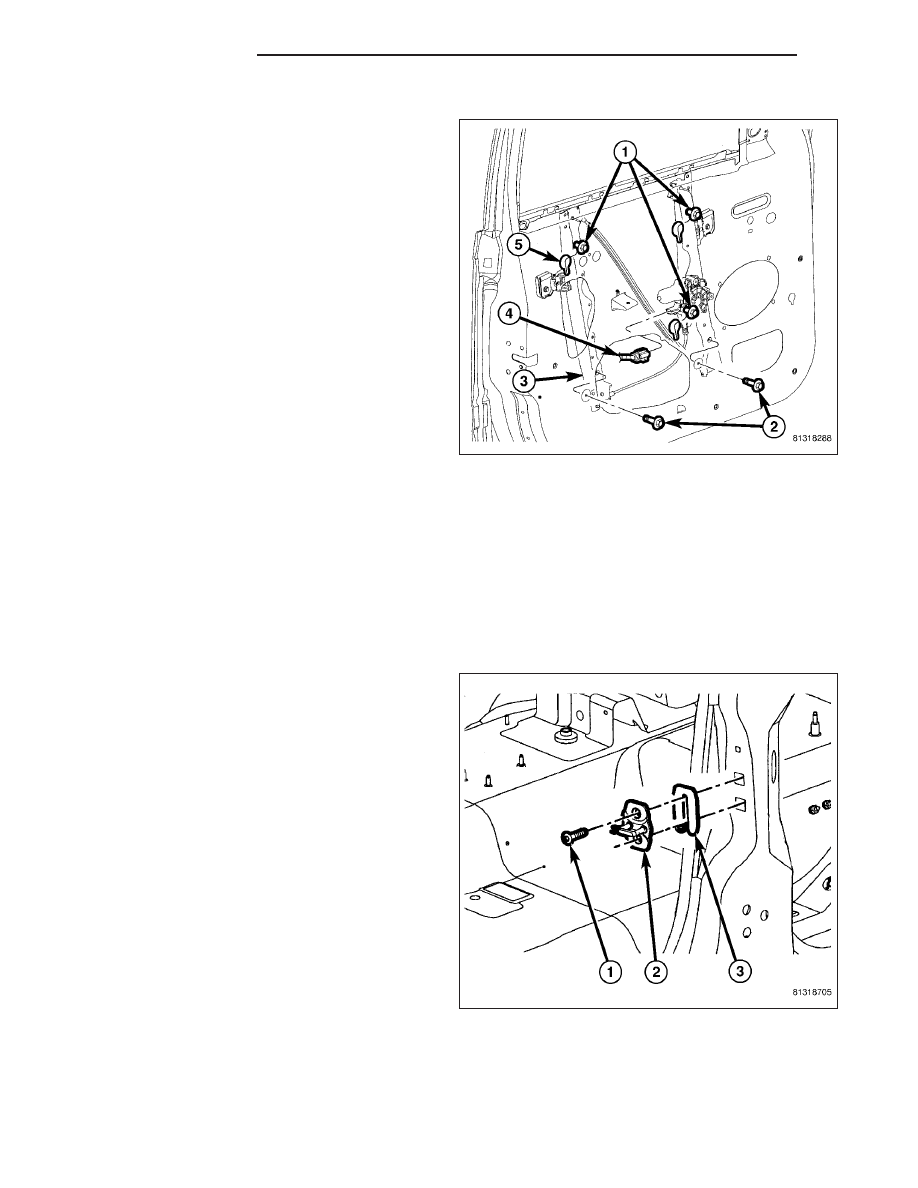

1. Load the window regulator (3) into the front door

through the large access hole in the center of the
door and connect the wire harness connector (4) to
the regulator motor.

2. Engage the three bolts (1) into the keyed holes (5)

on the inside of the door.

3. Install the two bolts (2) that secure the bottom of

the regulator rails to the door. Tighten the bolts to
10 N·m (90 in. lbs.).

4. Tighten the bolts that secure the regulator rails to

the three keyed holes on the inside of the door.
Tighten the bolts to 10 N·m (90 in. lbs.).

5. Carefully remove the tape securing the door glass

in its full up position, then lower the glass and
engage it into the two window regulator glass
clamps (Refer to 23 - BODY/DOOR - FRONT/
DOOR GLASS - INSTALLATION).

6. Using the regulator, move the front door glass up

or down as required to access to the two window
regulator glass clamp bolts.

7. Tighten the bolts in each of the window regulator glass clamps to 10 N·m (90 in. lbs.).

8. Install the watershield and the trim panel onto the inside of the front door (Refer to 23 - BODY/DOOR - FRONT/

TRIM PANEL - INSTALLATION).

STRIKER

REMOVAL

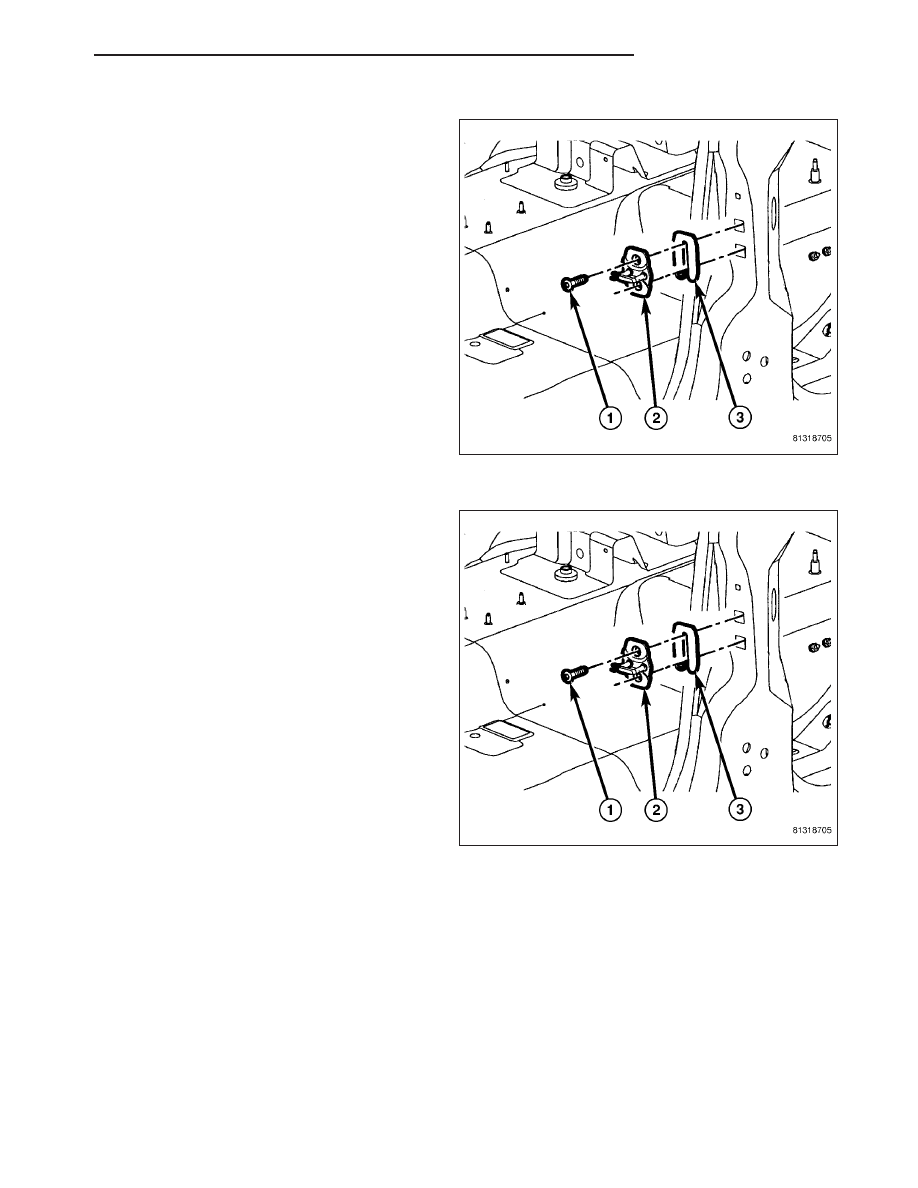

1. Using a grease pencil or equivalent, mark the loca-

tion of the door latch striker (2) on the B-pillar.

2. Remove the two bolts (1) that secure the striker

and the shim (3) to the B-pillar and remove the
striker and shim.

23 - 32

DOOR - FRONT

WK

INSTALLATION

1. Position the door latch striker (2) and the shim (3)

onto the B-pillar and loosely install the two bolts
(1).

2. Align the door latch striker to the B-pillar using the

reference marks made during the removal proce-
dure and tighten the bolts to 28 N·m (21 ft. lbs.).

3. If necessary, adjust the front door latch striker

(Refer to 23 - BODY/DOOR - FRONT/LATCH
STRIKER - ADJUSTMENTS).

ADJUSTMENTS

1. Using a grease pencil or equivalent, mark the loca-

tion of the door latch striker (2) and shim (3) on the
B-pillar to aid in adjustment.

2. Loosen the two bolts (1) that secure the door latch

striker to the B-pillar.

3. To adjust the rear gap and flush measurement,

change the position of the door latch striker and
then tighten the two bolts to 28 N·m (21 ft. lbs.)
(Refer to 23 - BODY/BODY STRUCTURE/GAP
AND FLUSH - SPECIFICATIONS).

4. Verify correct door and latch position.

WK

DOOR - FRONT

23 - 33
