C230A-NEUTRAL INDICATOR CONTROL CIRCUIT LOW

21 - 978

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

WK

C230A-NEUTRAL INDICATOR CONTROL CIRCUIT LOW (CONTINUED)

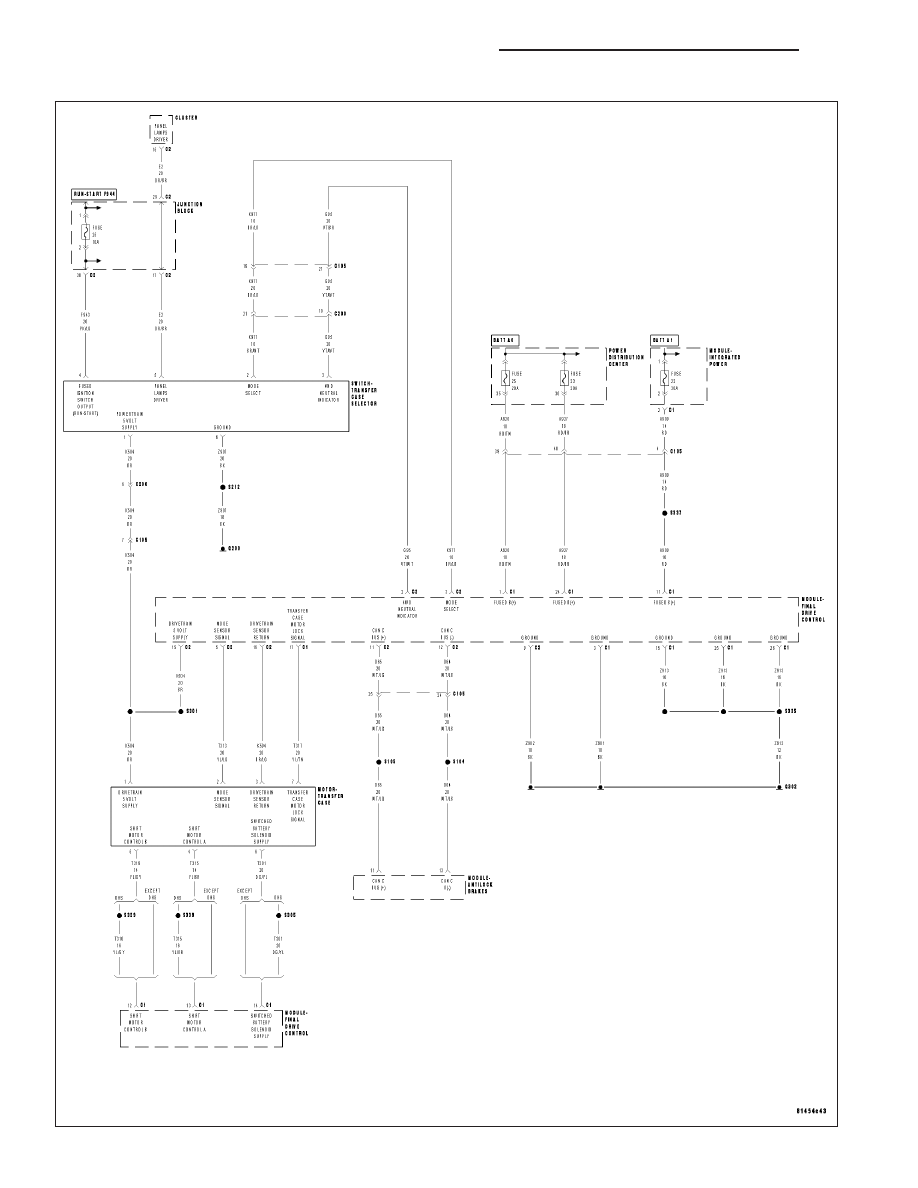

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
With the ignition on and no system undervoltage or overvoltage condition present.

•

Set Condition:
The Final Drive Control Module detects low voltage on the Neutral Indicator Control Circuit when output is off.

Possible Causes

INTERMITTENT NEUTRAL INDICATOR CONTROL CIRCUIT LOW

(G95) 4WD NEUTRAL INDICATOR CIRCUIT OPEN

(G95) 4WD NEUTRAL INDICATOR CIRCUIT SHORTED TO GROUND

TRANSFER CASE SELECTOR SWIITCH

FINAL DRIVE CONTROL MODULE

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go to 2

No

>> Go to 7

2.

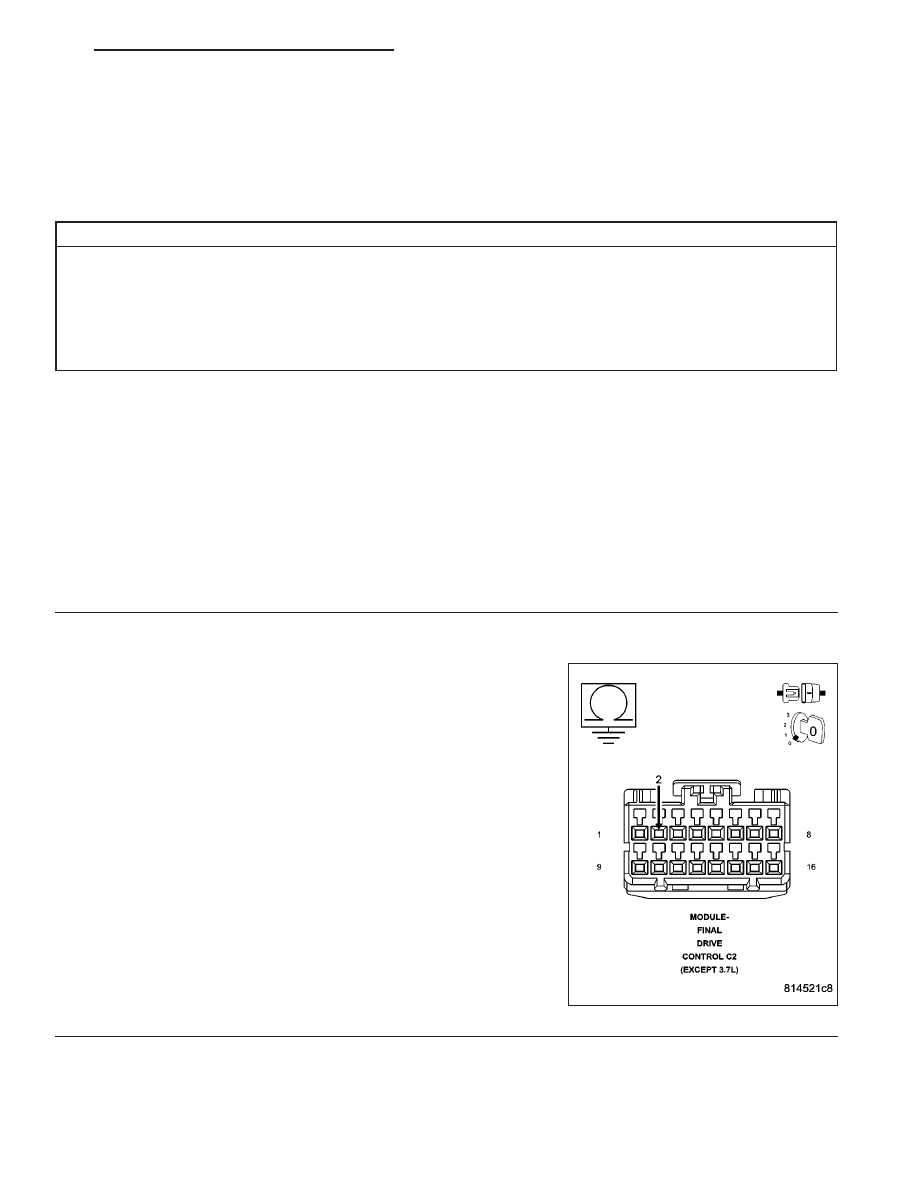

(G95) 4WD NEUTRAL INDICATOR CIRCUIT RESISTANCE TO GROUND

Turn the ignition off.

Disconnect the Final Drive Control Module C2 connector.

Measure the resistance between ground and the (G95) 4WD Neutral
Indicator circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Go to 4

WK

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 979

C230A-NEUTRAL INDICATOR CONTROL CIRCUIT LOW (CONTINUED)

3.

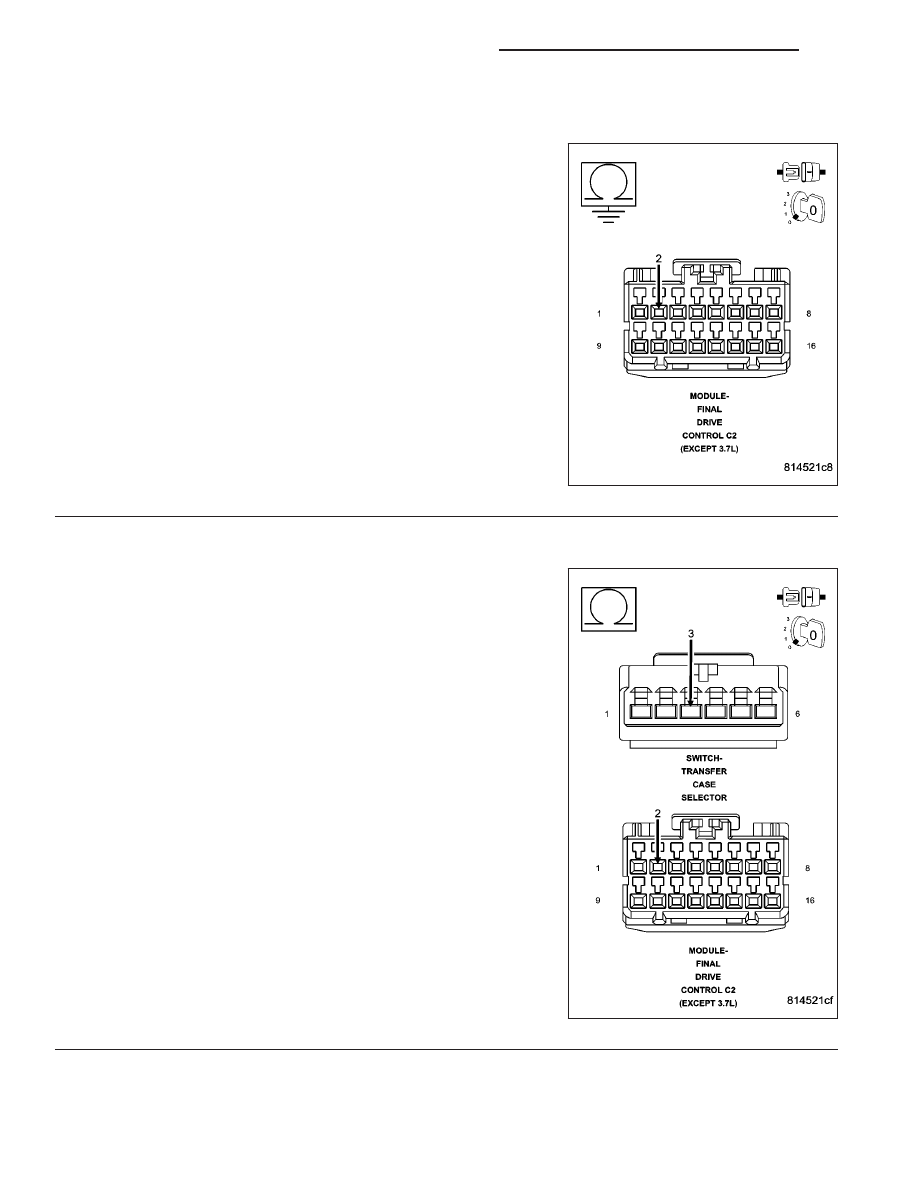

(G95) 4WD NEUTRAL INDICATOR CIRCUIT SHORT TO GROUND

Disconnect the Transfer Case Selector Switch connector.

Measure the resistance between ground and the (G95) 4WD Neutral
Indicator circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (G95) 4WD Neutral Indicator circuit for a short

to ground.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go to 5

4.

(G95) 4WD NEUTRAL INDICATOR CIRCUIT OPEN

Disconnect the Transfer Case Selector Switch connector.

Measure the resistance of the (G95) 4WD Neutral Indicator circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the open (G95) 4WD Neutral Indicator circuit.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go to 6

21 - 980

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

WK

C230A-NEUTRAL INDICATOR CONTROL CIRCUIT LOW (CONTINUED)

5.

TRANSFER CASE SELECTOR SWITCH

View repair.

Repair

Replace the Transfer Case Selector Switch in accordance with the Service information.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1.

6.

FINAL DRIVE CONTROL MODULE

View repair.

Repair

Replace the Final Drive Control Module in accordance with the Service information.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1.

7.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

While monitoring the scan tool data relative to this circuit, wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Were any problems found?

Yes

>> Repair as necessary.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1.

No

>> Test complete.
