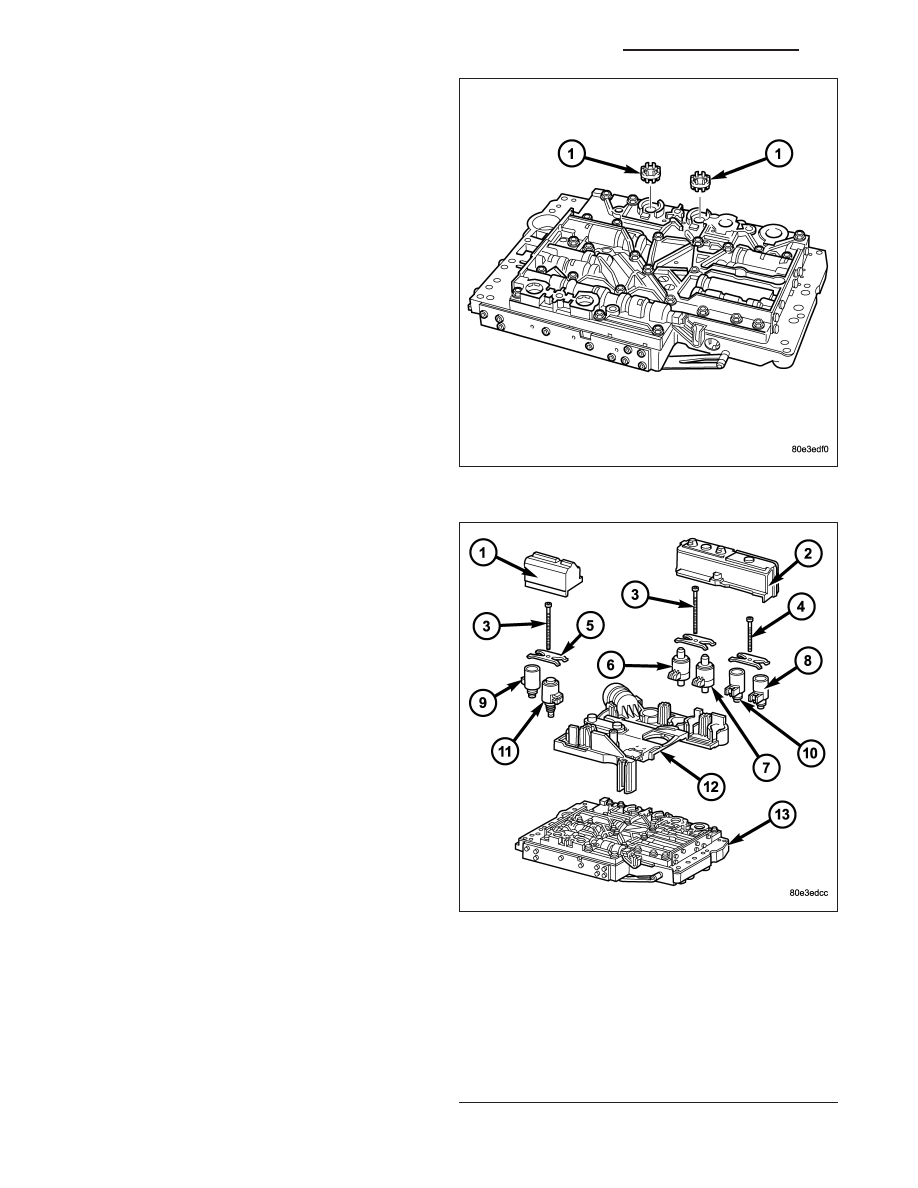

12. Install the strainers (1, 2) for the modulating pres-

sure and shift pressure control solenoid valves
into the valve housing.

13. Install the electrohydraulic control module (12)

onto the shift plate (13).

14. Bend the retaining lug on stiffening rib on trans-

mission oil temperature sensor to retain the elec-
trohydraulic control module.

15. Install the solenoid valves (6 - 11) into shift plate

(13).

NOTE: Check O-rings on solenoid valves for dam-
age and replace if necessary.

16. Install the leaf springs (5).

17. Install the Torx

T

socket bolts (3, 4). Tighten the

bolts to 8 N·m (71 in.lbs.).

NOTE: Pay attention to the different lengths of the
Torx

T

socket bolts.

18. Install the solenoid caps (1, 2).

19. Install the electrohydraulic unit into the vehicle.

1 - SOLENOID CAP
2 - SOLENOID CAP
3 - BOLT - M6X32
4 - BOLT - M6X30
5 - LEAF SPRING
6 - MODULATING PRESSURE REGULATING SOLENOID VALVE
7 - SHIFT PRESSURE REGULATING SOLENOID
8 - 3-4 SHIFT SOLENOID
9 - TORQUE CONVERTER LOCK-UP SOLENOID
10 - 1-2/4-5 SHIFT SOLENOID
11 - 2-3 SHIFT SOLENOID
12 - ELECTRICHYDRAULIC CONTROL MODULE
13 - SHIFT PLATE

21 - 818

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

INSTALLATION

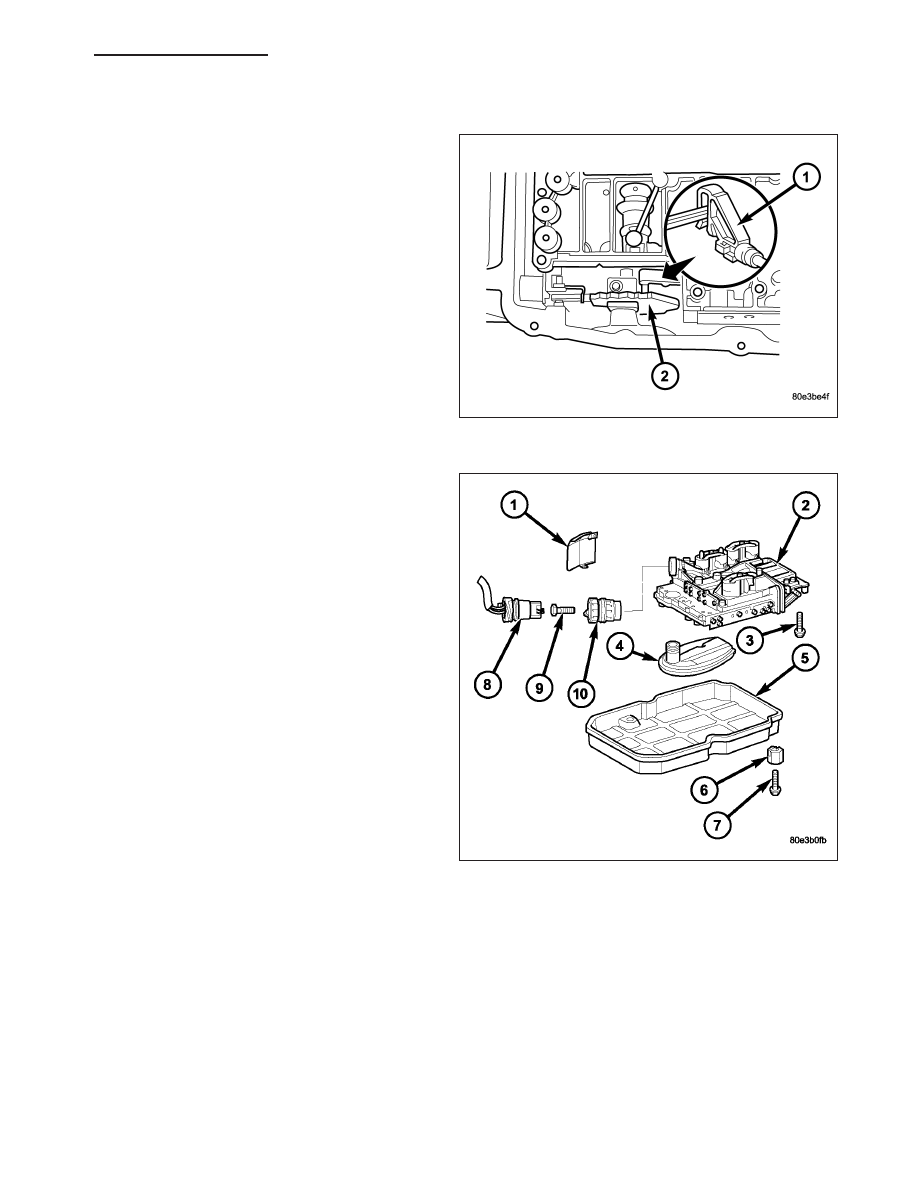

1. Position the electrohydraulic unit in the transmis-

sion housing.

2. Insert selector valve (1) in driver of detent plate (2).

When installing the electrohydraulic control module
in the transmission housing, the plastic part of the
selector valve (1) must engage in the driver of the
detent plate (2).

3. Install the Torx

T

socket bolts (3) and torque to 8

N·m (71 in.lbs.).

4. Install a new oil filter (4).

5. Install oil pan (5) and torque the oil pan bolts to 8

N·m (71 in.lbs.).

6. Install the oil drain plug (8) with a new drain plug

gasket (9). Torque the drain plug to 20 N·m (177
in.lbs.).

7. Install the guide bushing (2) into the transmission

housing and install the bolt (11) to hold the guide
bushing in place.

WK

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

21 - 819

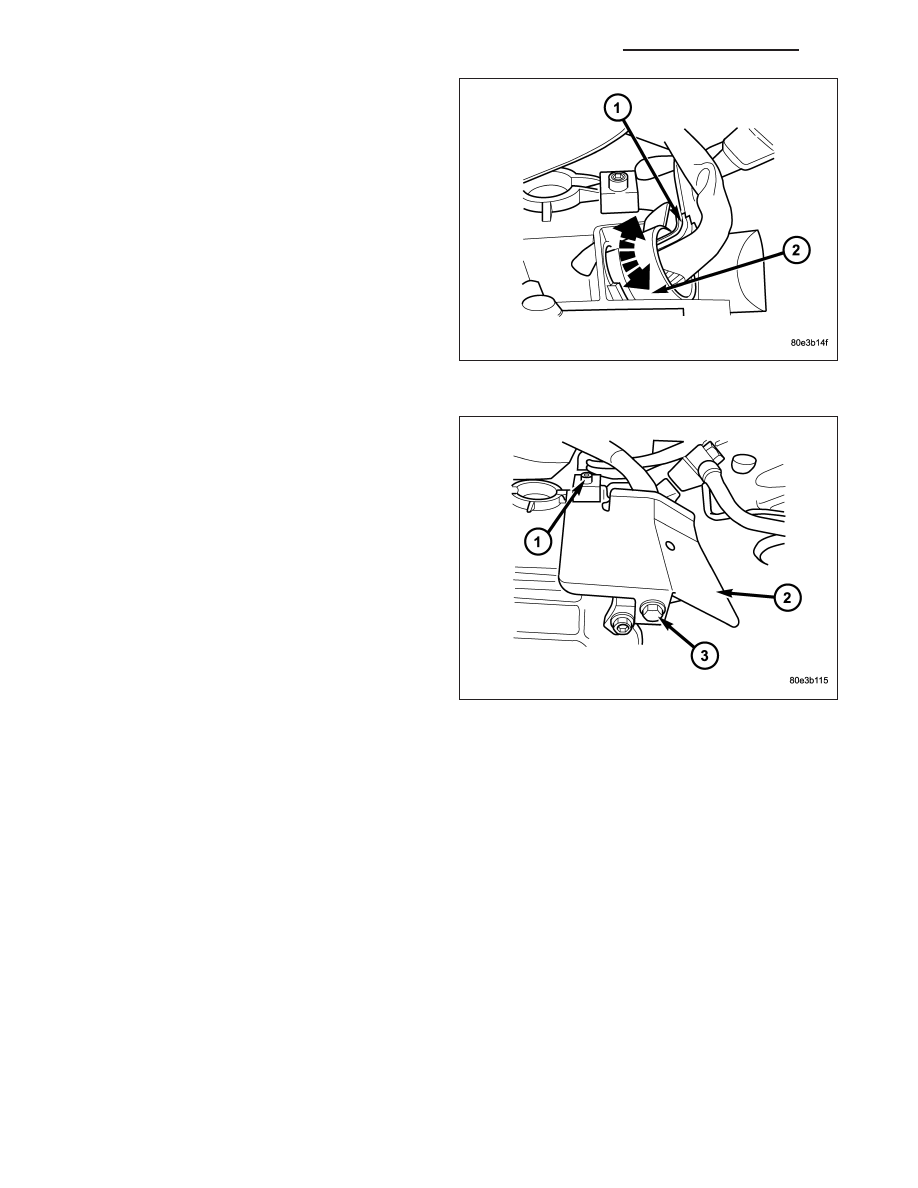

8. Check O-ring on plug connector (1), and replace if

necessary.

9. Install the plug connector (1) into the guide bushing

(2). Turn bayonet lock of guide bushing (2) clock-
wise to connect plug connector (1).

10. Position the heat shield (2) onto the transmission

housing and install the screw (1) and bolt (3) to
hold the shield in place.

11. Fill the transmission with the correct oil (Refer to

LUBRICATION & MAINTENANCE/FLUID TYPES -
DESCRIPTION) using the standard procedure
(Refer to 21 - TRANSMISSION/AUTOMATIC -
NAG1/FLUID AND FILTER - STANDARD PROCE-
DURE - TRANSMISSION FILL).

21 - 820

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

FLUID AND FILTER

DESCRIPTION

The oil level control is located on the electrohydraulic
unit (4) and consists of the float (5) which is integrated
into the electrohydraulic unit. The float is positioned to
plug the opening (6) between the oil gallery (2) and
gearset chamber (1) so that the rotating gearsets do
not splash about in oil as the oil level rises. The oil
level control reduces power loss and prevents oil from
being thrown out of the transmission housing at high
oil temperatures.

OPERATION

With low oil levels, the lubricating oil which flows con-
stantly out of the gearset, flows back to oil gallery (2)
though the opening (6). If the oil level rises, the oil
presses the float (5) against the housing opening (6).
The float (5) therefore separates the oil gallery (2)
from the gearset chamber (1). The lubricating oil which
continues to flow out of the gearsets is thrown against
the housing wall, incorporated by the rotating parts
and flows back into the oil gallery (2) through the
upper opening (arrow).
