8. Position transmission on jack and secure it with

chains.

9. Check condition of converter driveplate. Replace

the plate if cracked, distorted or damaged. Also be
sure transmission dowel pins are seated in
engine block and protrude far enough to hold
transmission in alignment.

10. Apply a light coating of Mopar

T

High Temp

Grease to the torque converter hub pocket in the
rear pocket of the engine’s crankshaft.

11. Raise transmission and align the torque converter

with the drive plate and the transmission converter
housing with the engine block.

12. Move transmission forward. Then raise, lower, or

tilt transmission (2) to align the converter housing
with the engine (1) block dowels.

13. Carefully work transmission forward and over engine block dowels until converter hub is seated in crankshaft.

Verify that no wires, or the transmission vent hose, have become trapped between the engine block and the
transmission.

14. Install two bolts (3) to attach the transmission (2)

to the engine (1).

15. Install remaining torque converter housing to

engine bolts. Tighten to 68 N·m (50 ft.lbs.).

21 - 334

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

WK

16. Install the

17. Install both the left and right side oil pan to trans-

mission bolts (1), 5.7L only. Torque the bolts to 54
N·m ( 39 ft. lbs.).

18. Connect cooler lines (2) to transmission (1).

(Refer to 7 - COOLING/TRANSMISSION/TRANS
COOLER - STANDARD PROCEDURE)

WK

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

21 - 335

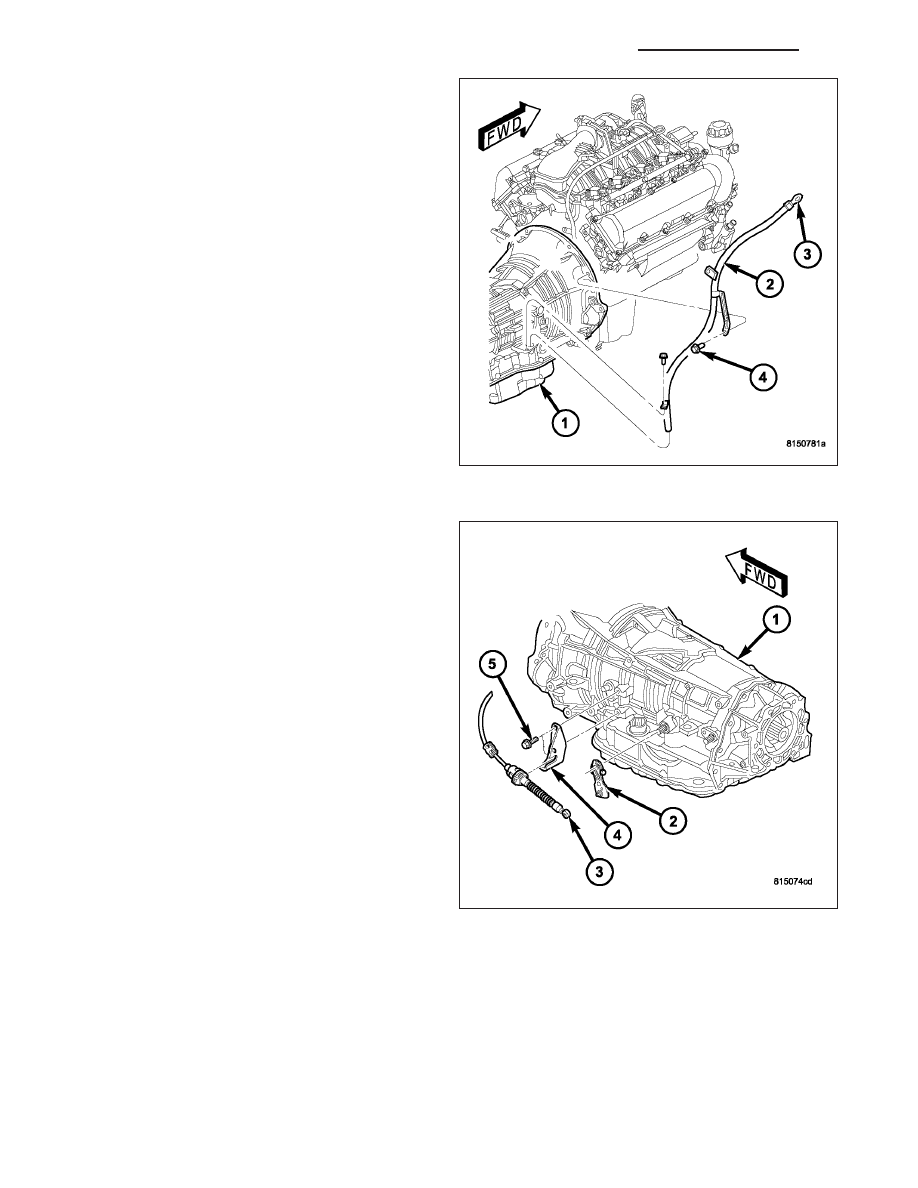

19. Install transmission fill tube (2) and dipstick (3) to

the transmission (1).

20. Install rear transmission crossmember. Tighten

crossmember to frame bolts to 68 N·m (50 ft.lbs.).

21. Install rear support to transmission. Tighten bolts

to 47 N·m (35 ft.lbs.).

22. Lower transmission onto crossmember and install

bolts attaching transmission mount to crossmem-
ber. Tighten clevis bracket to crossmember bolts
to 47 N·m (35 ft.lbs.). Tighten the clevis bracket to
rear support bolt to 68 N·m (50 ft.lbs.).

23. Remove engine support fixture.

24. Install new plastic retainer grommet on any shift

cable that was disconnected. Grommets should
not be reused. Use pry tool to remove rod from
grommet and cut away old grommet. Use pliers to
snap new grommet into cable and to snap grom-
met onto lever.

25. Connect gearshift cable (3) to the shift calbe

bracket (4) and the transmission manual lever (2).

21 - 336

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

WK

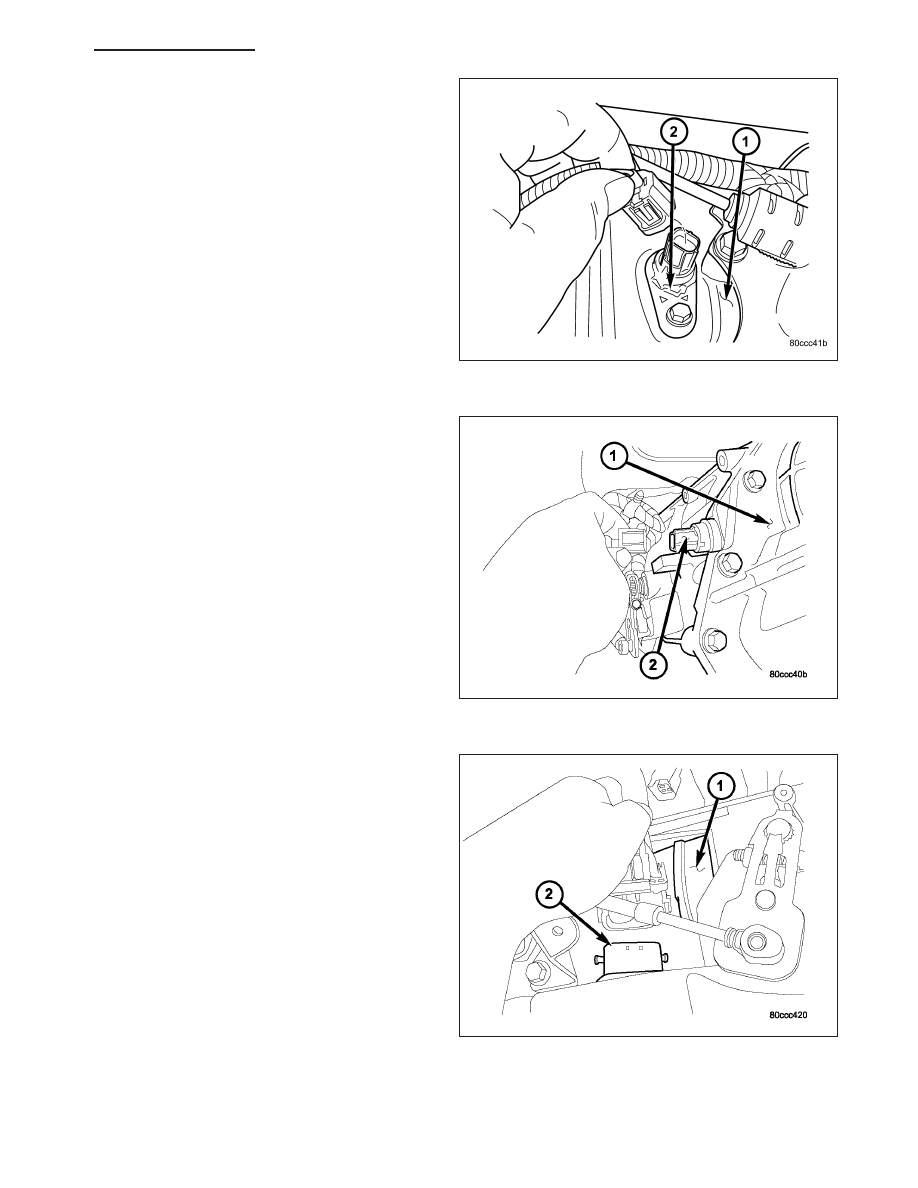

26. Connect wires to the input speed sensor (2). Be

sure transmission harnesses are properly routed.

27. Connect wires to the output speed sensor (2). Be

sure transmission harnesses are properly routed.

28. Connect wires to the transmission solenoid/TRS

assembly (2). Be sure transmission harnesses are
properly routed.

WK

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

21 - 337
