36. Using Alignment Plate 8261 (1), Adapter 8266-17

from End-Play Tool Set 8266 (2) and Dial Indica-
tor C-3339 (3), measure and record the output
shaft end-play. The correct output shaft end-play
is 0.22-0.55 mm (0.009-0.021 in.). Adjust as nec-
essary. Install the chosen output shaft selective
thrust plate and re-measure end-play to verify
selection.

37. Apply a bead of RTV silicone and install the

extension/adapter housing onto the transmission
case.

38. Install and torque the bolts to hold the extension/

adapter housing onto the transmission case. The
correct torque is 54 N·m (40 ft.lbs.).

39. Install the number 5 thrust bearing (1) and selec-

tive thrust plate (2) onto the 4C retainer/bulkhead.
Be sure that the outer race of the bearing is
against the thrust plate.

40. Install the input clutch assembly (3) into the trans-

mission case. Make sure that the input clutch
assembly is fully installed by performing a visual
inspection through the input speed sensor hole. If
the tone wheel teeth on the input clutch assembly
are centered in the hole, the assembly is fully
installed.

41. Install the number 1 thrust bearing (4) with the

outer race up in the pocket of the input clutch
assembly.

21 - 330

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

WK

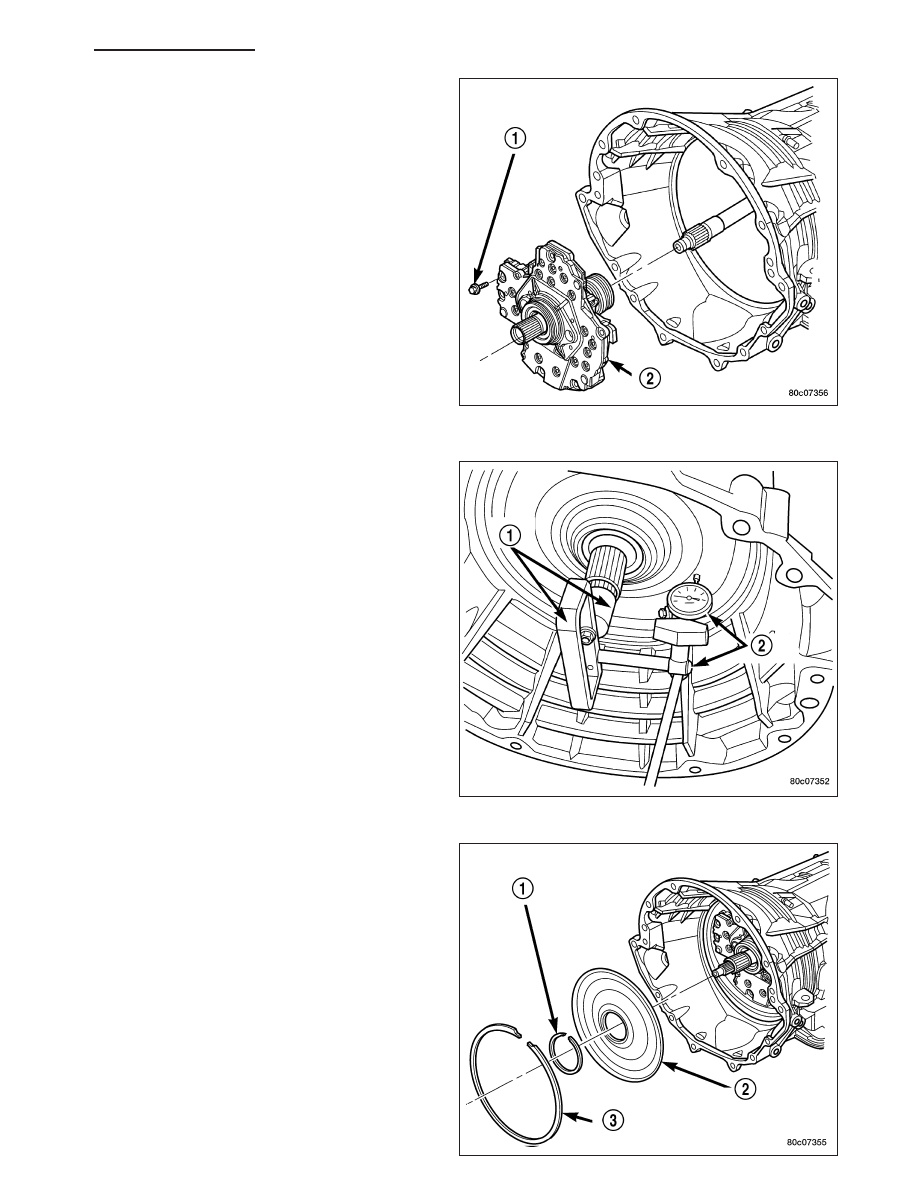

42. Install the oil pump (2) into the transmission case.

43. Install the bolts (1) to hold the oil pump into the

transmission case. Tighten the oil pump bolts to
28 N·m (250 in.lbs.).

44. Using Adapter 8266-1 from End-Play Tool Set

8266 (1) and Dial Indicator C-3339 (2), measure
and record the input shaft end-play. The correct
end-play is 0.46-0.89 mm (0.018-0.035 in.). Adjust
as necessary. Install the chosen thrust plate on
the number 5 thrust bearing and re-measure end-
play to verify selection.

NOTE: When measuring the input shaft end-play,
two

(

stops

(

will be felt. When the input shaft is

pushed inward and the dial indicator zeroed, the
first

(

stop

(

felt when the input shaft is pulled out-

ward is the movement of the input shaft in the
input clutch housing hub. This value should not
be included in the end-play measured value and
therefore must be recorded and subtracted from
the dial indicator reading.

45. Install the transmission front cover (2) into the

transmission case.

46. Install the outer snap-ring (3) to hold the transmis-

sion front cover (2) into the transmission case.

WK

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

21 - 331

47. Partially install the inner transmission front cover snap-ring (1) onto the oil pump.

48. Using Installer 8255 (1), install the inner transmis-

sion front cover snap-ring (2) the remainder of the
way onto the oil pump.

49. Install the valve body. Verify that the pin on the

manual lever has properly engaged the TRS
selector plate. Tighten the valve body to transmis-
sion case bolts (1) to 12 N·m (105 in.lbs.).

21 - 332

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

WK

CAUTION: The primary oil filter seal MUST be fully
installed flush against the oil pump body. DO NOT
install the seal onto the filter neck and attempt to
install the filter and seal as an assembly. Damage
to the transmission will result.

50. Install a new primary oil filter seal in the oil pump

inlet bore. Seat the seal in the bore with the butt
end of a hammer, or other suitable tool.

51. Install the primary oil filter (1) and the oil cooler

return filter (2). Tighten the screw to hold the pri-
mary oil filter to the valve body to 4.5 N·m (40
in.lbs.). Using Oil Filter Wrench 8321, tighten the
cooler return oil filter to the transmission case to
14 N·m (125 in.lbs.).

52. Apply RTV silicone to the oil pan and install the transmission oil pan. Tighten the bolts to 12 N·m (105 in.lbs.).

53. Install the input (3), output (1), and line pressure

sensors (2). Tighten the bolts to 12 N·m (105
in.lbs.).

INSTALLATION

1. Check torque converter hub and hub drive flats for sharp edges burrs, scratches, or nicks. Polish the hub and

flats with 320/400 grit paper and crocus cloth if necessary. Verify that the converter hub o-ring is properly
installed and is free of any debris. The hub must be smooth to avoid damaging pump seal at installation.

2. If a replacement transmission is being installed, transfer any components necessary, such as the manual shift

lever and shift cable bracket, from the original transmission onto the replacement transmission.

3. Lubricate oil pump seal lip with transmission fluid.

4. Align converter and oil pump.

5. Carefully insert converter in oil pump. Then rotate converter back and forth until fully seated in pump gears.

6. Check converter seating with steel scale and straightedge. Surface of converter lugs should be at least 13 mm

(1/2 in.) to rear of straightedge when converter is fully seated.

7. Temporarily secure converter with C-clamp.
