B1D56–ADJUSTABLE PEDAL SENSOR CIRCUIT LOW

5 - 110

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

B1D56–ADJUSTABLE PEDAL SENSOR CIRCUIT LOW (CONTINUED)

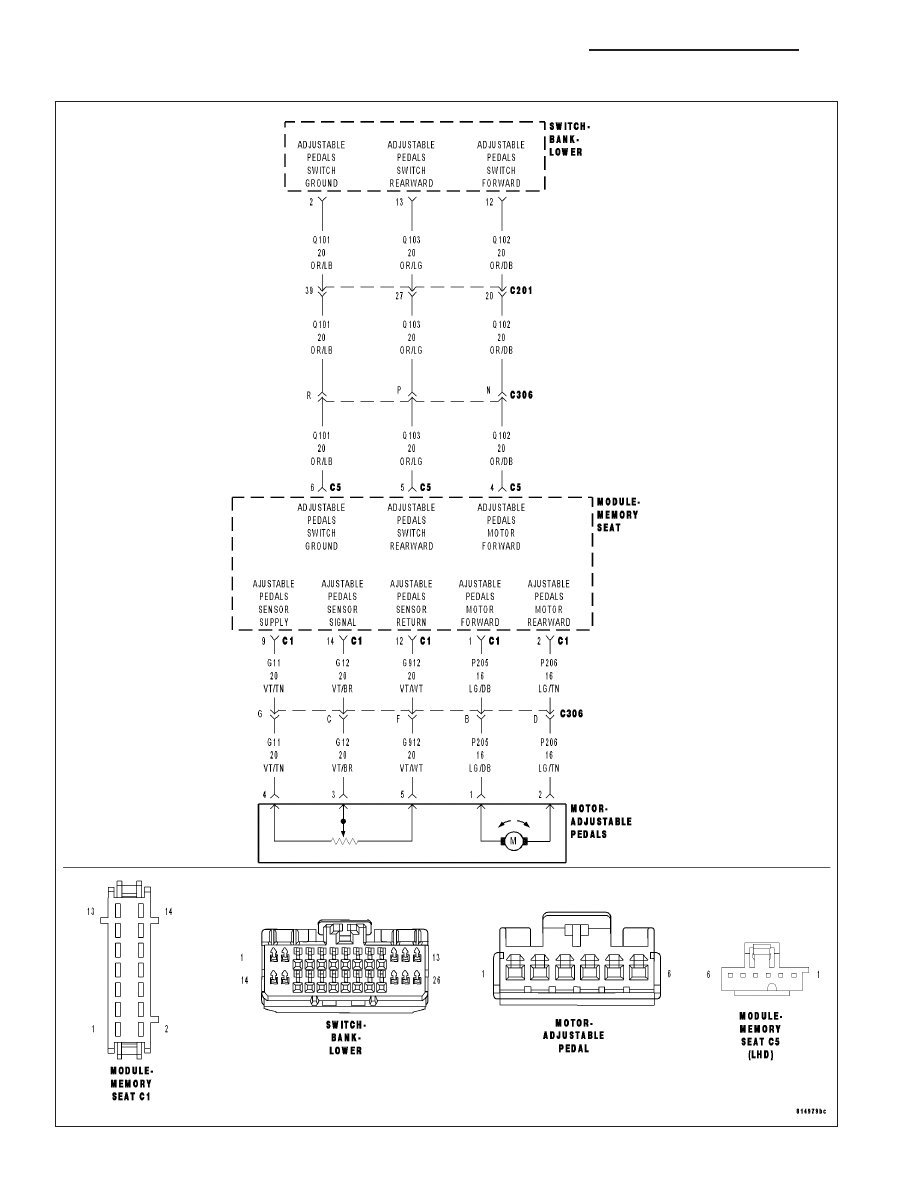

For the Adjustable Pedal System circuit diagram. (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
The Adjustable Pedal Motor is in active operation.

•

Set Condition:
The Memory Seat Module detects a low signal circuit voltage that is not within voltage specification from the
Adjustable Pedal Sensor.

Possible Causes

CONNECTOR/TERMINAL DAMAGE

ADJUSTABLE PEDALS SENSOR SUPPLY CIRCUIT SHORTED TO GROUND, OR OPEN

ADJUSTABLE PEDALS SENSOR SIGNAL CIRCUIT SHORTED TO GROUND, OR OPEN

ADJUSTABLE PEDALS SENSOR - INTERNAL FAULT

MEMORY SEAT MODULE - INTERNAL FAULT

Diagnostic Test

1.

CHECK FOR DTC B1D56–ADJUSTABLE PEDAL SENSOR CIRCUIT LOW

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, record and erase DTC’s.

Cycle the ignition switch from off to on.

Cycle the Adjustable Pedals Switch forward and rearward.

With the scan tool, read DTC’s

Does the scan tool display: B1D56–ADJUSTABLE PEDAL SENSOR CIRCUIT LOW?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

Perform APS VERIFICATION TEST - VER 1.

2.

CHECK CONNECTOR/TERMINAL FOR DAMAGE

NOTE: Check all terminals for broken, bent, pushed out, or corroded terminals.
Turn the ignition off.

Inspect the Memory Seat Module harness connector and Adjustable Pedals Motor harness connector.

Is there any connector or terminal damaged?

Yes

>> Repair as necessary.

Perform APS VERIFICATION TEST - VER 1.

No

>> Go To 3

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 111

B1D56–ADJUSTABLE PEDAL SENSOR CIRCUIT LOW (CONTINUED)

3.

CHECK ADJUSTABLE PEDALS SENSOR SUPPLY CIRCUIT FOR A SHORT TO GROUND

Disconnect the Memory Seat Module harness connector.

Disconnect the Adjustable Pedals Motor harness connector.

Using a 12-volt test light connected to 12-volts, probe the Adjustable
Pedals Sensor Supply circuit.

Does the test light illuminate brightly?

Yes

>> Repair the Adjustable Pedals Sensor Supply circuit for a

short to ground.

Perform APS VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

CHECK ADJUSTABLE PEDALS SENSOR SUPPLY CIRCUIT FOR AN OPEN

Connect a jumper wire between the Adjustable Pedals Sensor Supply
circuit and ground at the Memory Seat Module harness connector.

Using a 12-volt test light connected to 12-volts, probe the Adjustable
Pedals Sensor Supply circuit.

Does the test light illuminate brightly

Yes

>> Go To 5

No

>> Repair the Adjustable Pedals Sensor Supply circuit for an

open.

Perform APS VERIFICATION TEST - VER 1.

5 - 112

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

B1D56–ADJUSTABLE PEDAL SENSOR CIRCUIT LOW (CONTINUED)

5.

CHECK ADJUSTABLE PEDALS SENSOR SIGNAL CIRCUIT FOR A SHORT TO GROUND

Using a 12-volt test light connected to 12-volts, probe the Adjustable
Pedals Sensor Signal circuit.

Does the test light illuminate brightly?

Yes

>> Repair the Adjustable Pedals Sensor Signal circuit for a

short to ground.

Perform APS VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

CHECK ADJUSTABLE PEDALS SENSOR SIGNAL CIRCUIT FOR AN OPEN

Connect a jumper wire between the Adjustable Pedals Sensor Signal
circuit and ground at the Memory Seat Module harness connector.

Using a 12-volt test light connected to 12-volts, probe the Adjustable
Pedals Sensor Signal circuit.

Does the test light illuminate brightly?

Yes

>> Go To 7

No

>> Repair the Adjustable Pedals Sensor Signal circuit for an

open.

Perform APS VERIFICATION TEST - VER 1.
