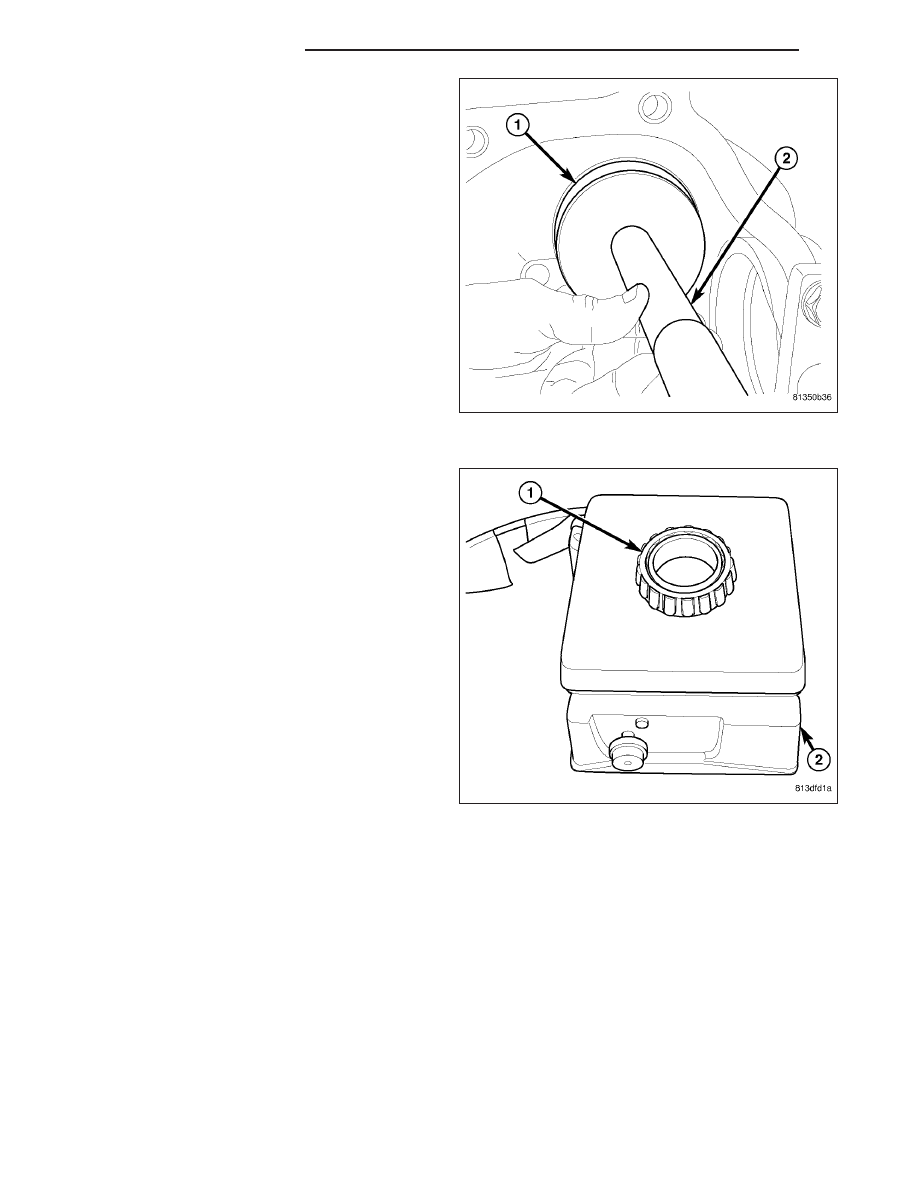

5. Install rear pinion bearing cup into housing, with

Installer D-111 (1) and Handle C-4171 (2).

WARNING: Use welding gloves when handling
heated components.

CAUTION: A bearing heater is used to assembly
some components. Use only an approved heater
and only heat components to 100 - 177 Celsius
(212 - 350 ° Fahrenheit). Never leave components
on heater for and extended amount of time. If
component is discolored after heating, component
has been overheated and must not be used. Fail-
ure to follow these instructions will result in dam-
age.

6. Heat rear pinion bearing (1) with bearing heater

(2).

7. Using welding gloves, install rear bearing on pinion

shaft.

3 - 106

FRONT AXLE - C200F

WK

8. Install spacer (1) from pinion shaft (2) with the bev-

eled side facing the gear.

9. Install collapsible spacer (1) from pinion shaft (2).

WK

FRONT AXLE - C200F

3 - 107

10. Install pinion in housing.

11. Install front pinion bearing into the housing (1) on

the pinion shaft with Installer 9616 (2). Thread
installer onto the pinion shaft then tighten installer
nut.

12. Install pinion seal with Installer 9514.

13. Install pinion flange (1) on pinion with Installer

9616 (2). Tap flange on pinion, then thread
installer center bolt on pinion shaft and draw
flange onto the pinion.

3 - 108

FRONT AXLE - C200F

WK

14. Hold pinion flange (1) with Flange Wrench C-3281

(2) and tighten pinion nut until torque to rotate is
1.5 to 1.9 N·m (13 to 17 in. lbs.).

15. Cut the pinion nut collar.

16. Bend nut collar so it touches the wall of the slot in

the pinion shaft.

17. Install differential.

WK

FRONT AXLE - C200F

3 - 109
