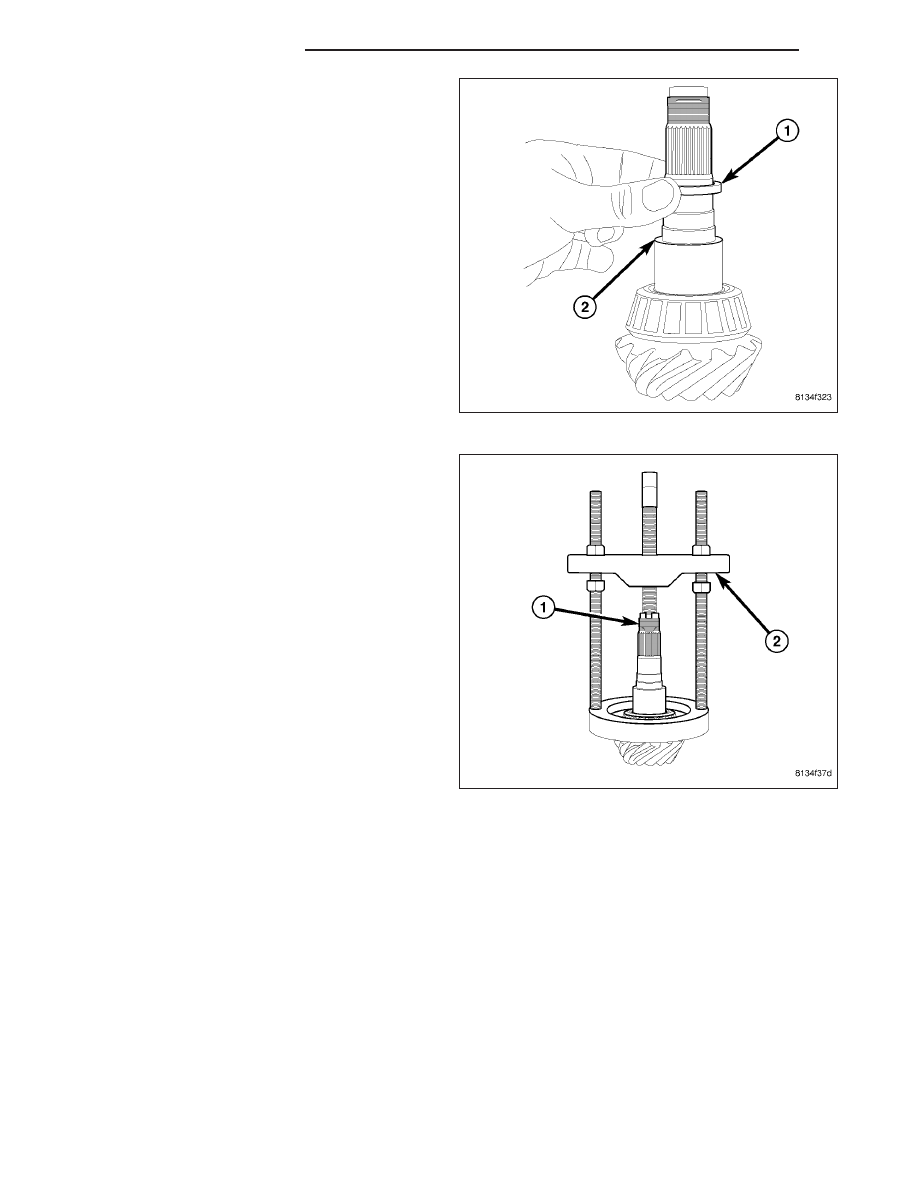

8. Remove spacer (1) from pinion shaft (2).

9. Remove rear pinion bearing from pinion shaft (1)

with

Puller

C-293-PA

(2)

and

four

Adapters

C-293-37.

3 - 102

FRONT AXLE - C200F

WK

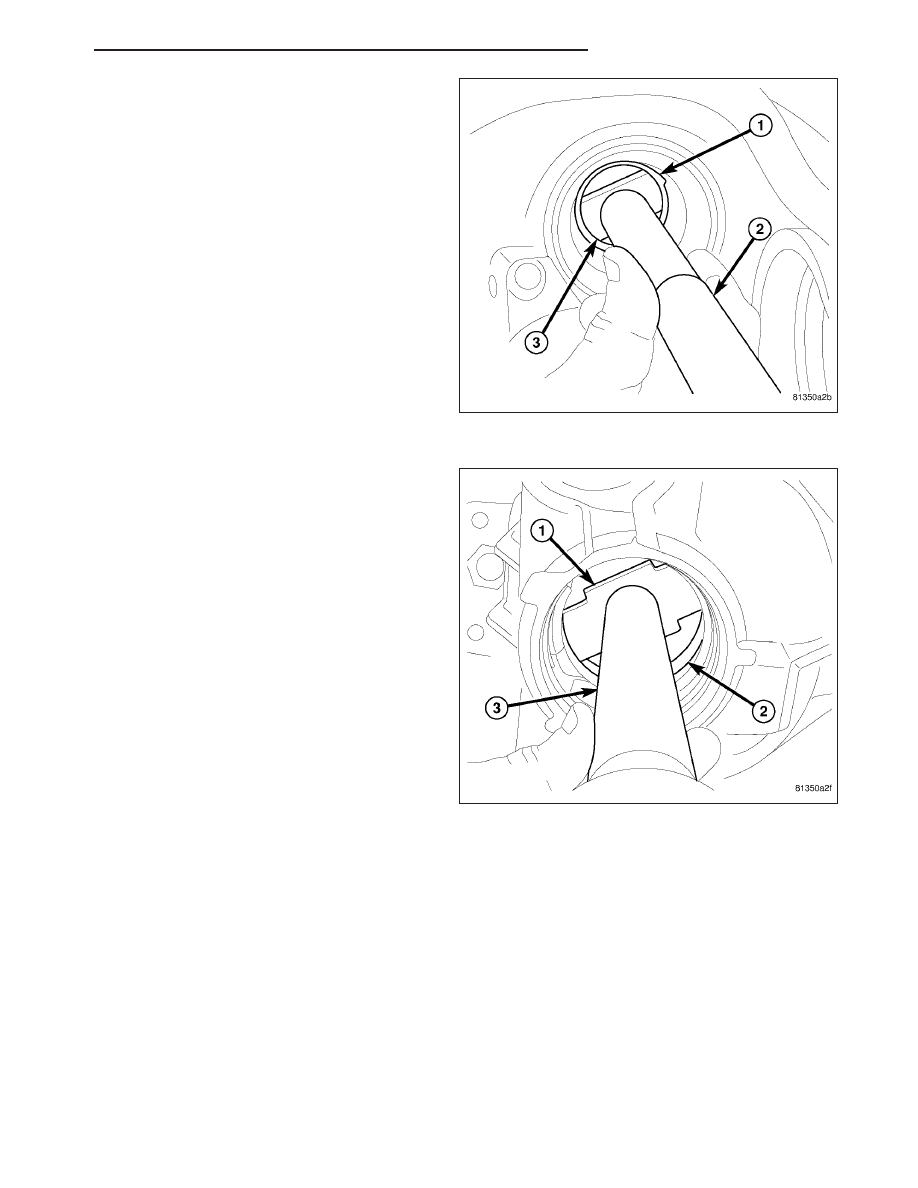

10. Remove front pinion bearing cup (1) with Handle

C-4171 (2) and Remover D-103 (3).

11. Remove rear pinion bearing cup (1) with Remover

9884 (2) and Handle C-4171.

WK

FRONT AXLE - C200F

3 - 103

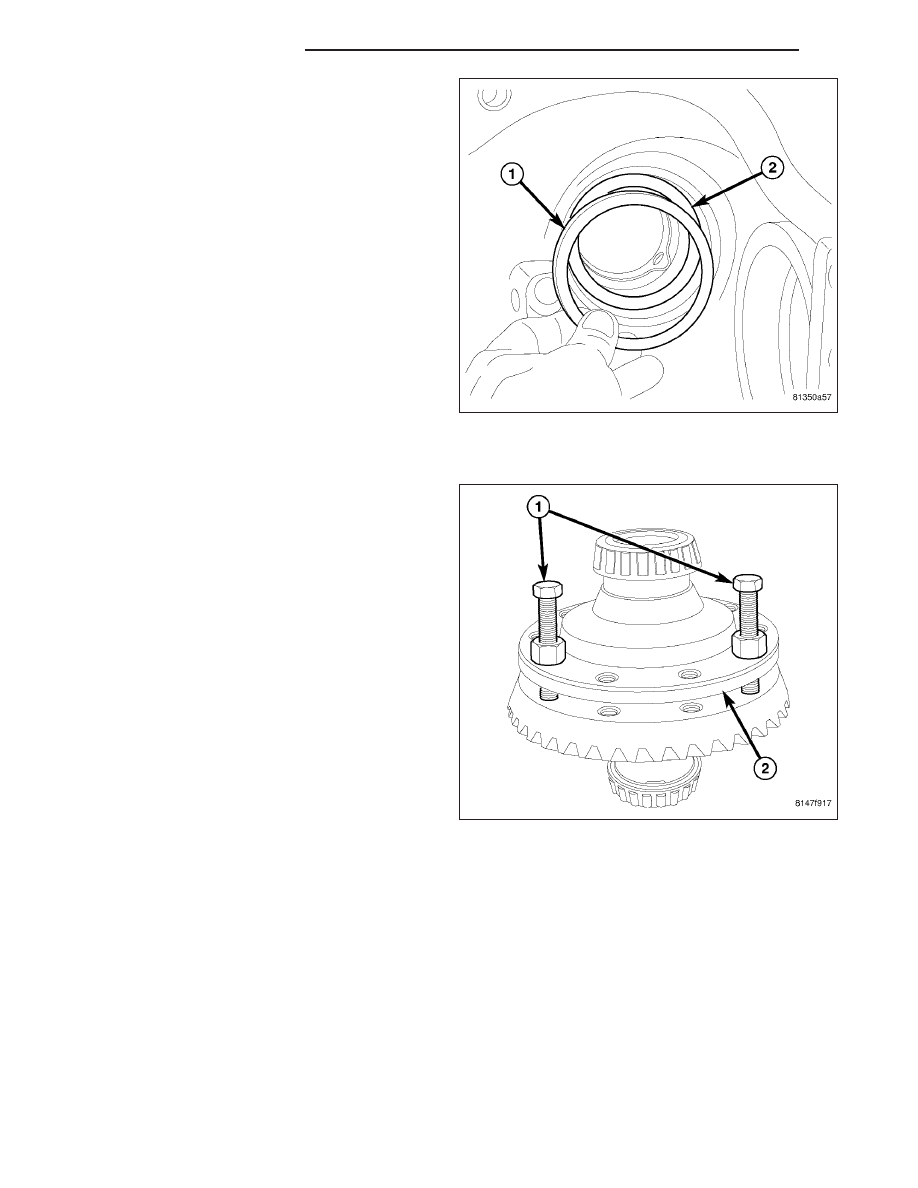

12. Remove pinion height select shim (1) from rear

pinion bearing cup bore (2).

INSTALLATION

1. Install left hand thread ring gear Installer Bolts

9533 (1) through differential (2) and into ring gear
(3). Tighten nuts on installer bolts evenly and draw
ring gear onto differential case.

2. Remove installer bolts and install new left hand

thread ring gear bolts and tighten to 102 N·m (75
ft. lbs.).

3 - 104

FRONT AXLE - C200F

WK

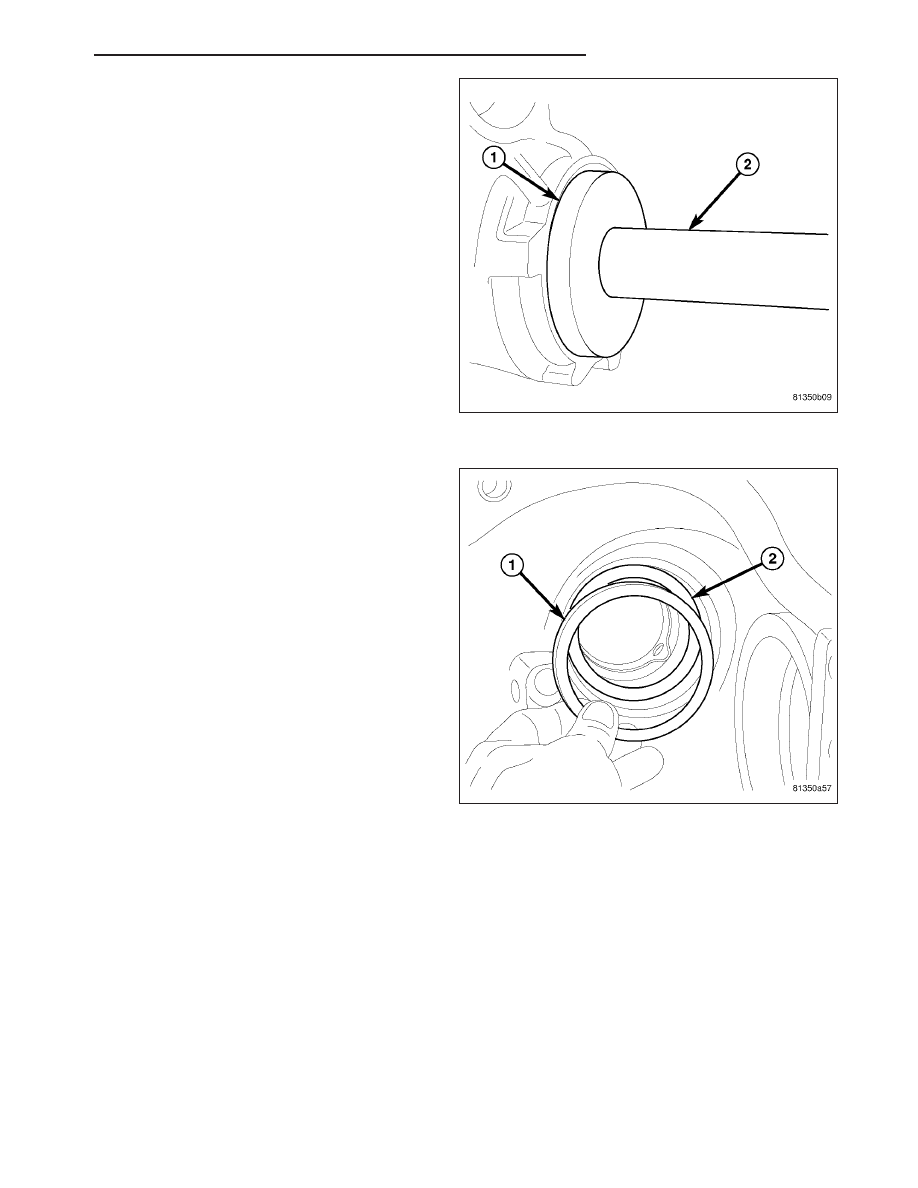

3. Install front pinion bearing cup into housing, with

Installer D-129 (1) and Handle C-4171 (2).

4. Install pinion depth shim (1) in rear pinion bearing

cup bore (2).

WK

FRONT AXLE - C200F

3 - 105
