8. Lube new o-ring and install on axle tube (1).

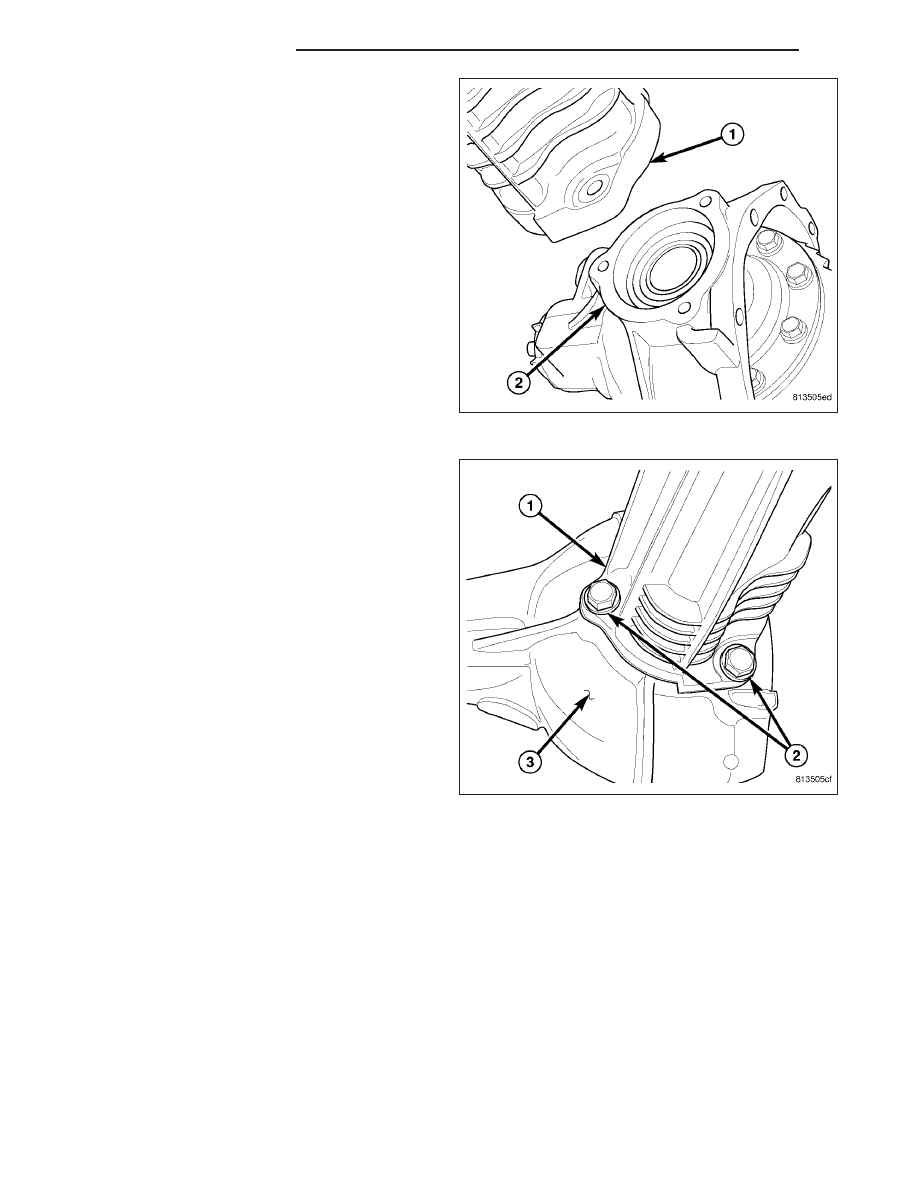

9. Align axle tube (1) with differential housing flange

(3) and push tube into place.

CAUTION: The tube must be perfectly aligned to
the housing to prevent damage to the o-ring. Fail-
ure to follow these instructions will result in a
leak.

10. Install axle tube (1) bolts (2) and tighten to 56

N·m (41 ft. lbs.).

11. Install half shaft seal with Installer 9504 and Han-

dle C-4171.

12. Apply a 6.35 mm (1/4 in.) bead of Mopar

T

Gear

Sealant

RTV

Silicone

Rubber

Adhesive

MS-GF44D or equivalent to the differential case.

CAUTION: If housing cover is not installed within
3 to 5 minutes, the differential case must be
cleaned and new RTV applied. Failure to follow
these instructions will result in a leak.

13. Install cover and tighten cover bolts in a criss-

cross pattern to 56 N·m (41 ft. lbs.).

SEAL-DIFFERENTIAL

REMOVAL

1. Remove half shaft from axle.

2. Pry seal out with a seal pick.

INSTALLATION

1. Install differential seal with Install 9504 and Handle C-4171.

2. Install half shaft.

3 - 98

FRONT AXLE - C200F

WK

DIFFERENTIAL CASE BEARINGS

REMOVAL

1. Remove differential from housing.

2. Remove differential bearings with Puller C-293-PA

(1), Plug C-293-3 (2) and four Adapters C-293-48
(3).

INSTALLATION

1. Install differential case (2) bearings (3) with Installer

9535 (4) and Handle C-4171(1).

2. Install differential into the housing.

WK

FRONT AXLE - C200F

3 - 99

PINION GEAR/RING GEAR/TONE RING

REMOVAL

1. Remove differetial from housing.

2. Bend pinion nut lock tab back.

3. Remove pinion flange (1) nut with flange Holder

C-328 (2).

4. Remove pinion flange (1) with Puller C-452 (2).

3 - 100

FRONT AXLE - C200F

WK

5. Drive pinion gear out of the housing with a soft

hammer.

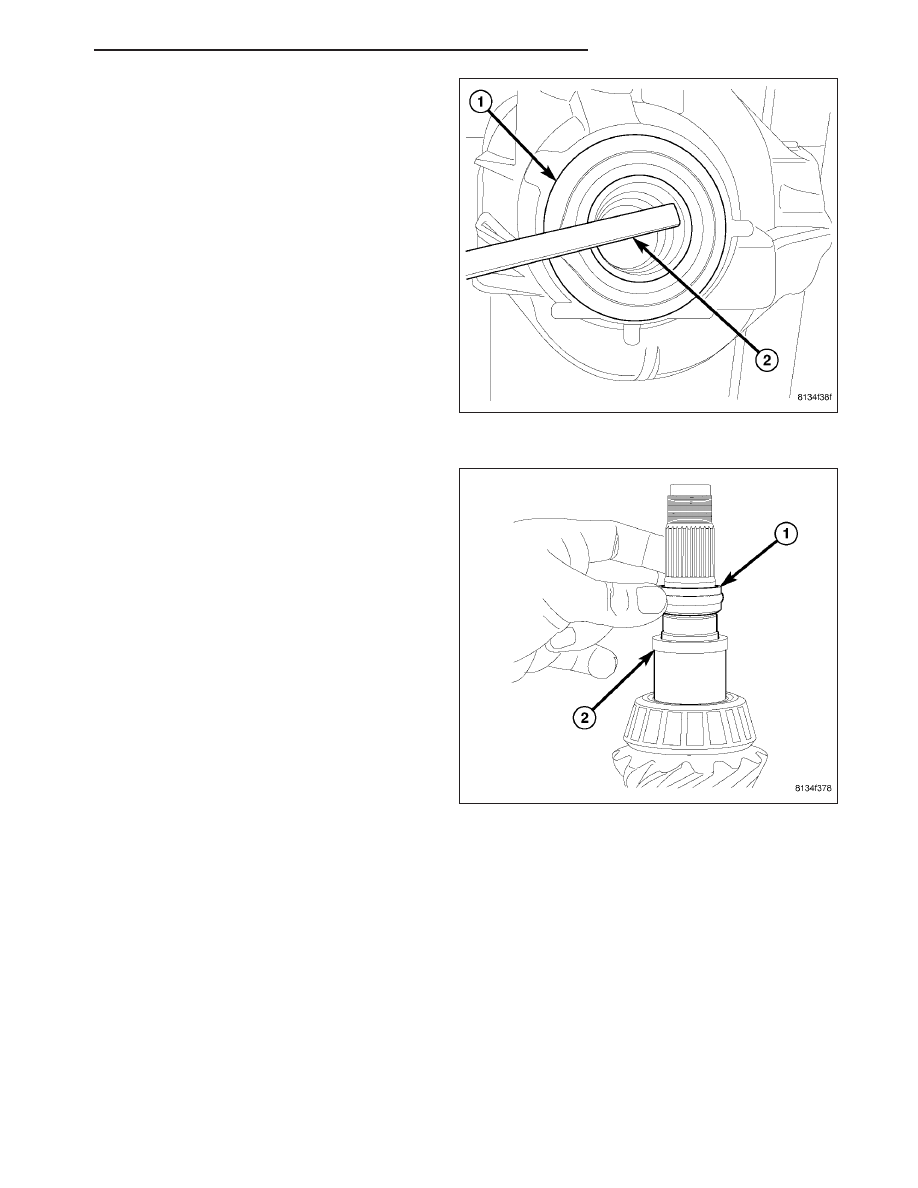

6. Remove pinion seal (1) with a pry bar (2).

7. Remove collapsible spacer (1) from pinion shaft

(2).

WK

FRONT AXLE - C200F

3 - 101
