Jeep Grand Cherokee WK. Manual - part 48

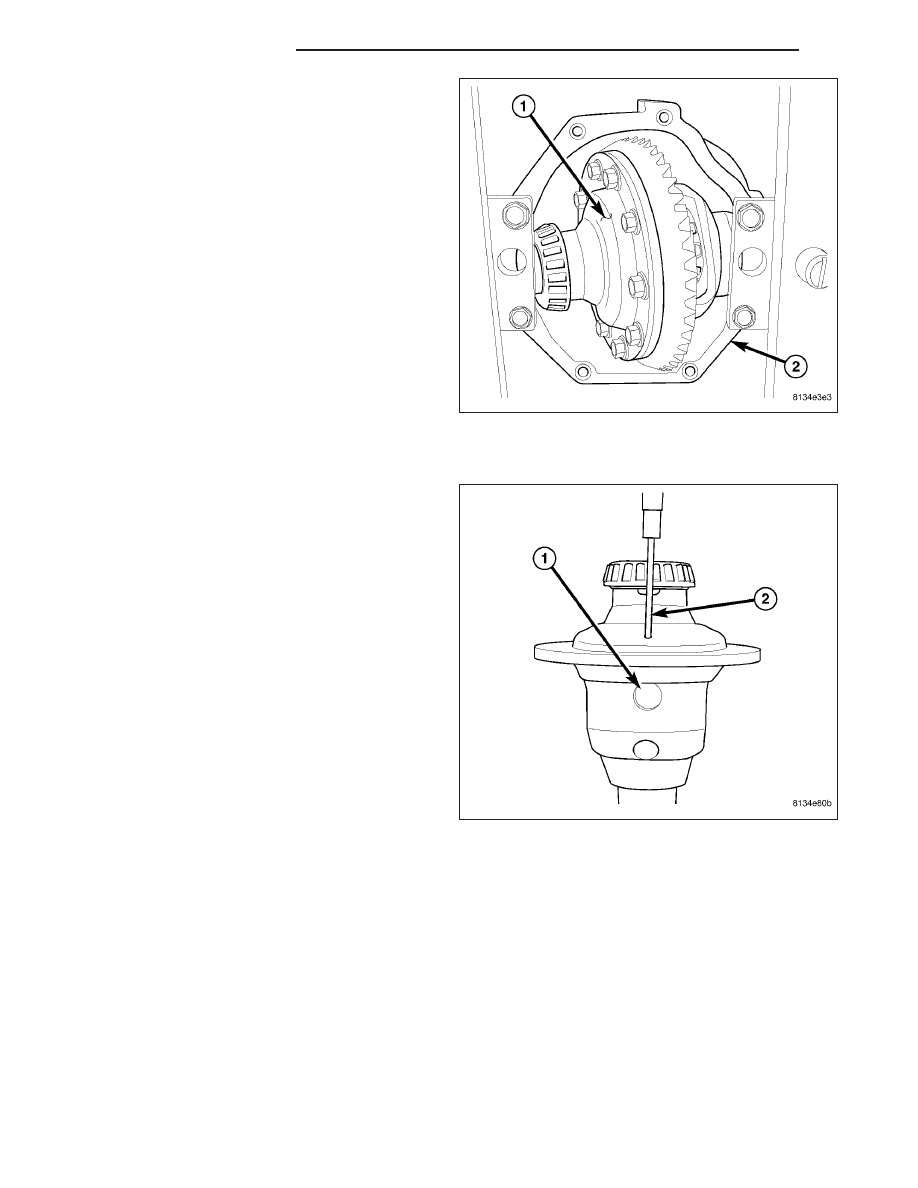

11. Tilt differential case (1) out of the housing (2) and

remove case.

12. Loosen spreader.

DISASSEMBLY

1. Remove left hand thread ring gear bolts.

2. Drive ring gear of the case with a soft hammer.

3. Remove pinion mate shaft (1) lock pin with a punch

(2) and hammer.

3 - 90

FRONT AXLE - C200F

WK

4. Remove pinion gears (1) mate shaft (2) from the

case.

5. Rotate pinion gears (1) with washers to differential

window (2) and remove gears through window.

WK

FRONT AXLE - C200F

3 - 91

6. Remove upper side gear (1) throught differential

window (2).

7. Remove lower side gear (1) throught differential

window (2).

3 - 92

FRONT AXLE - C200F

WK

ASSEMBLY

1. Install lower side gear (1) through differential win-

dow (2).

2. Install upper side gear (1) through differential win-

dow (2).

WK

FRONT AXLE - C200F

3 - 93
