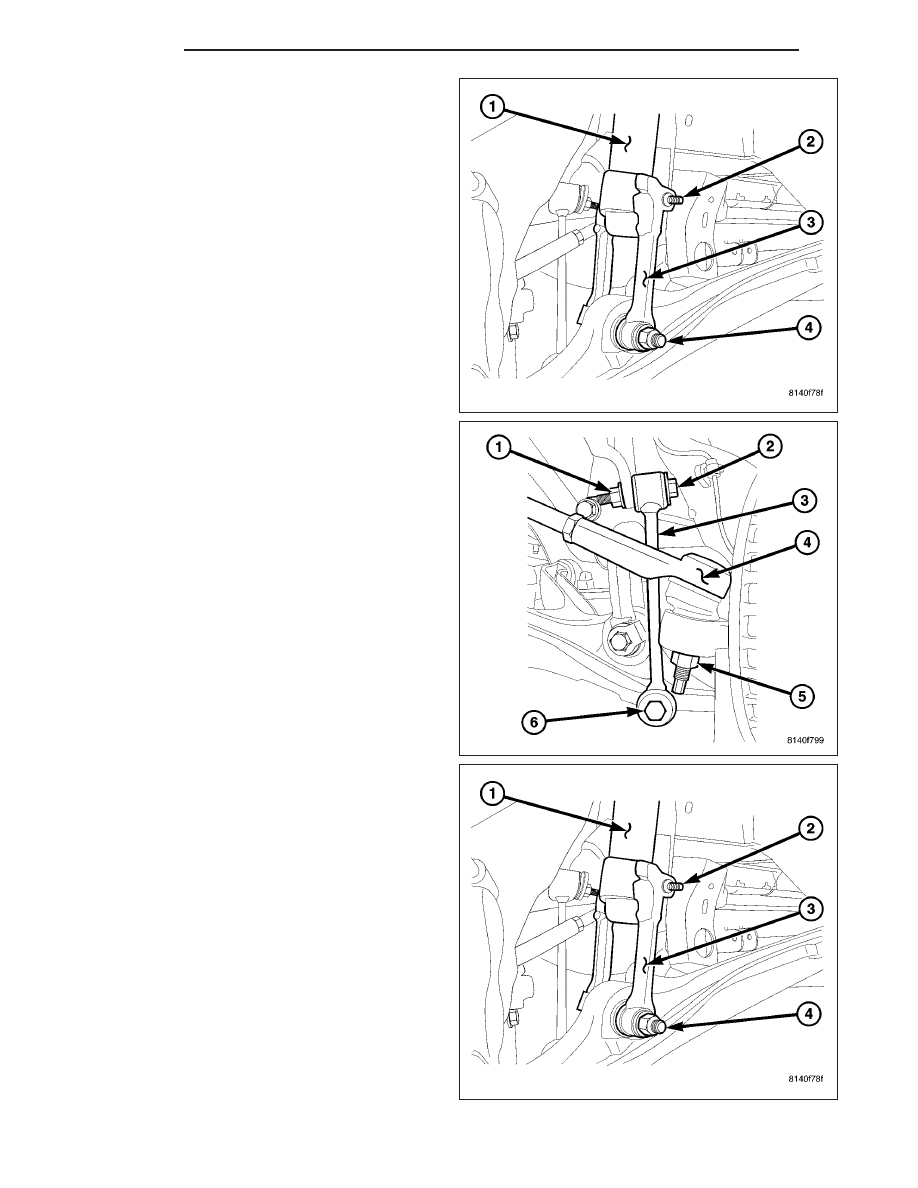

8. Remove the clevis bolt (2) at the shock (1).

9. Remove the lower clevis bolt/nut (4) at the lower

control arm.

10. Remove the lower stabilizer link bolt (6).

11. Remove the clevis bracket (3).

2 - 44

FRONT

WK

INSTALLATION

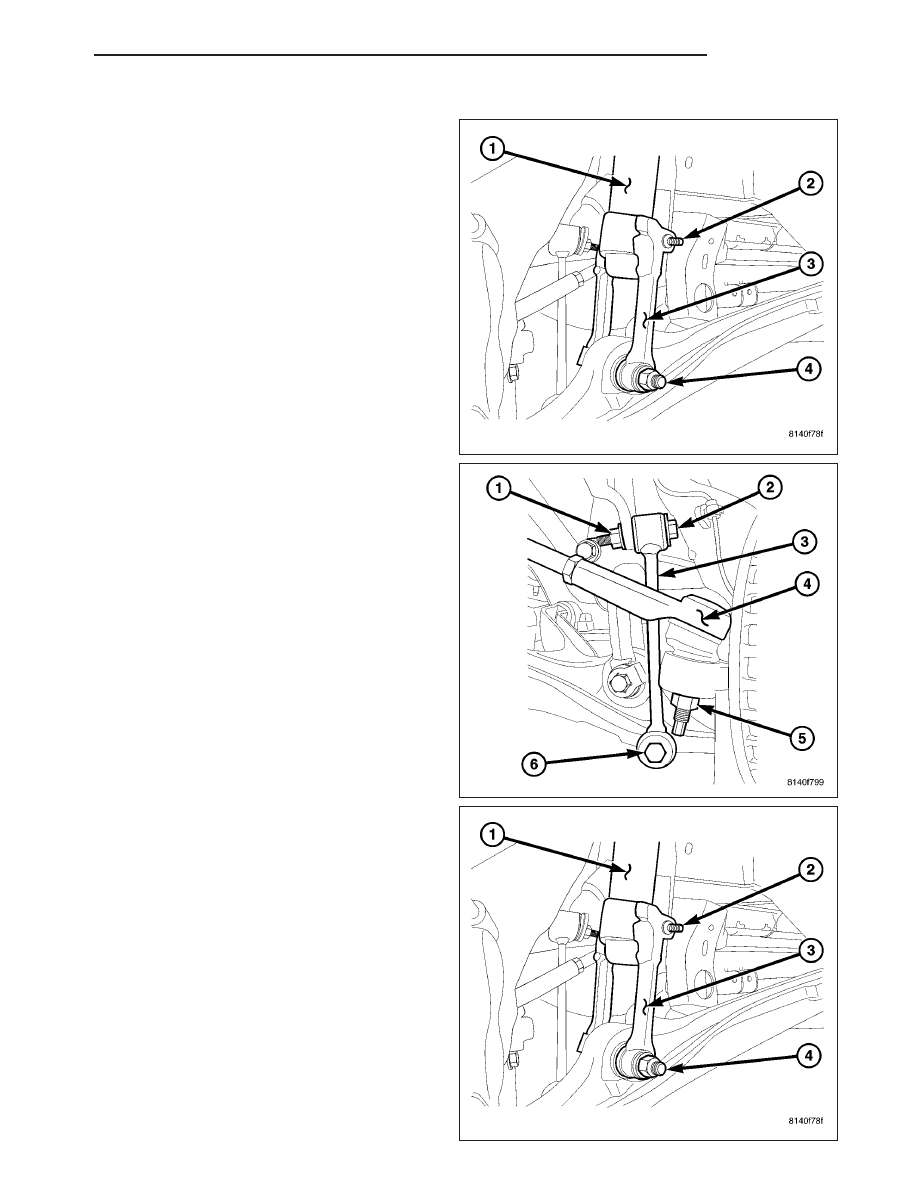

1. Install the clevis bracket (3) to the shock (1) and

tighten to 122 N·m (90 ft. lbs.)..

2. Install the lower stabilizer link bolt (6) and tighten to

115 N·m (85 ft. lbs.)..

3. Install the lower clevis bolt/nut (4) at the lower con-

trol arm and tighten to 169 N·m (125 ft. lbs.)..

WK

FRONT

2 - 45

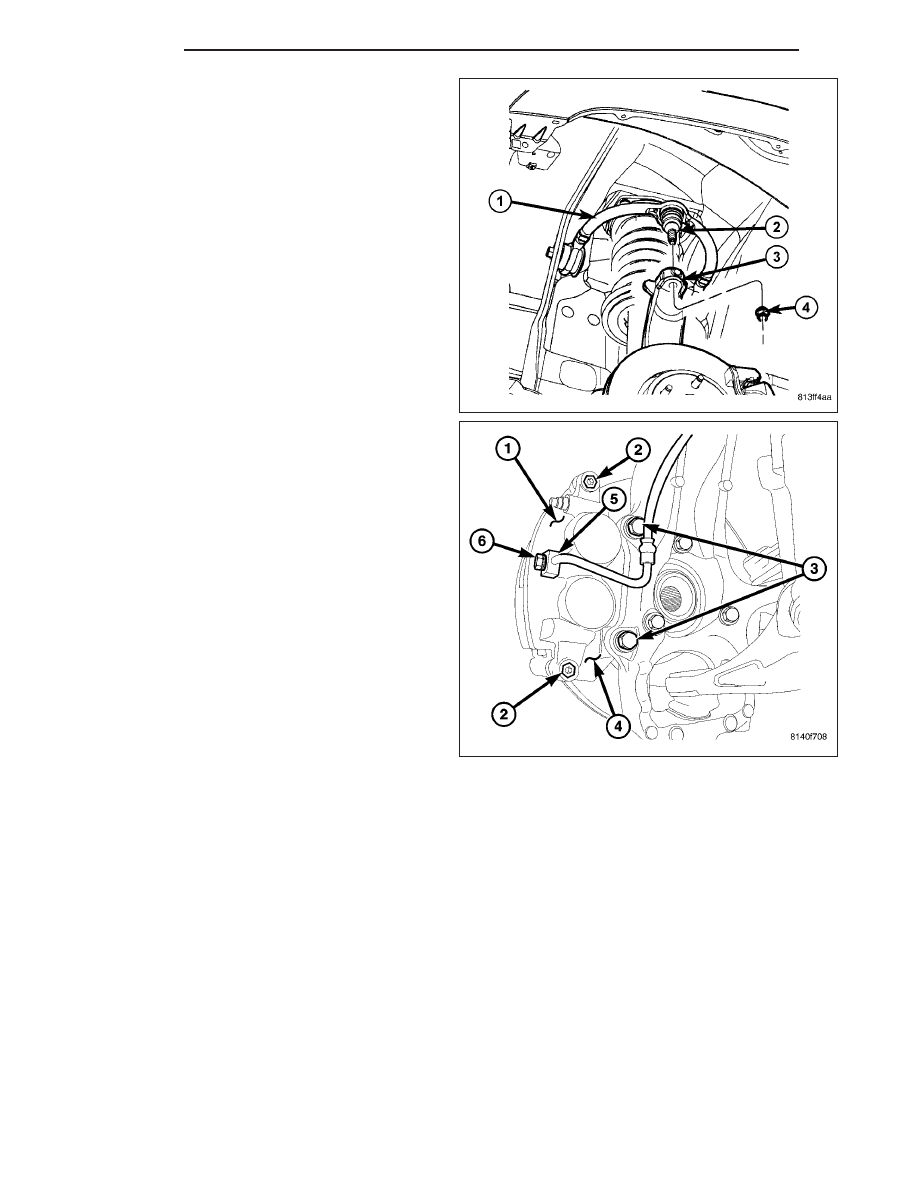

4. Install the upper ball joint (2) into the knuckle (3)

and tighten the nut to 75 N·m ( 55 ft. lbs.).

5. Install the disc brake rotor.

6. Install the caliper adaptor mounting bolts (3) to 25

N·m ( 18 ft. lbs.).

7. Install the tire and wheel assembly.

8. Lower the vehicle.

2 - 46

FRONT

WK

REAR

TABLE OF CONTENTS

page

page

REAR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 47

WARNING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

DIAGNOSIS AND TESTING - REAR

SUSPENSION

. . . . . . . . . . . . . . . . . . . . . . . . 48

SPECIFICATIONS

TORQUE CHART

. . . . . . . . . . . . . . . . . . . . . . 49

LOWER CONTROL ARM

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 49

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 49

REMOVAL

LEFT SIDE

. . . . . . . . . . . . . . . . . . . . . . . . . . 50

RIGHT SIDE

. . . . . . . . . . . . . . . . . . . . . . . . . 50

INSTALLATION

LEFT SIDE

. . . . . . . . . . . . . . . . . . . . . . . . . . 51

RIGHT SIDE

. . . . . . . . . . . . . . . . . . . . . . . . . 52

UPPER CONTROL ARM

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 53

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 53

REMOVAL

LEFT SIDE

. . . . . . . . . . . . . . . . . . . . . . . . . . 53

RIGHT SIDE

. . . . . . . . . . . . . . . . . . . . . . . . . 54

INSTALLATION

LEFT SIDE

. . . . . . . . . . . . . . . . . . . . . . . . . . 55

RIGHT SIDE

. . . . . . . . . . . . . . . . . . . . . . . . . 56

SHOCK

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 57

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 57

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 59

SPRING

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 59

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 59

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 60

JOUNCE BUMPER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 61

STABILIZER BAR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 62

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 62

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 63

STABILIZER LINK

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 64

BUSHINGS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 64

TRACK BAR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 66

REAR

DESCRIPTION

The rear suspension is comprised of :

•

Drive axle

•

Shock absorbers

•

Coil springs

•

Lower suspension arms (3)

•

Upper suspension arm

•

Stabilizer bar
