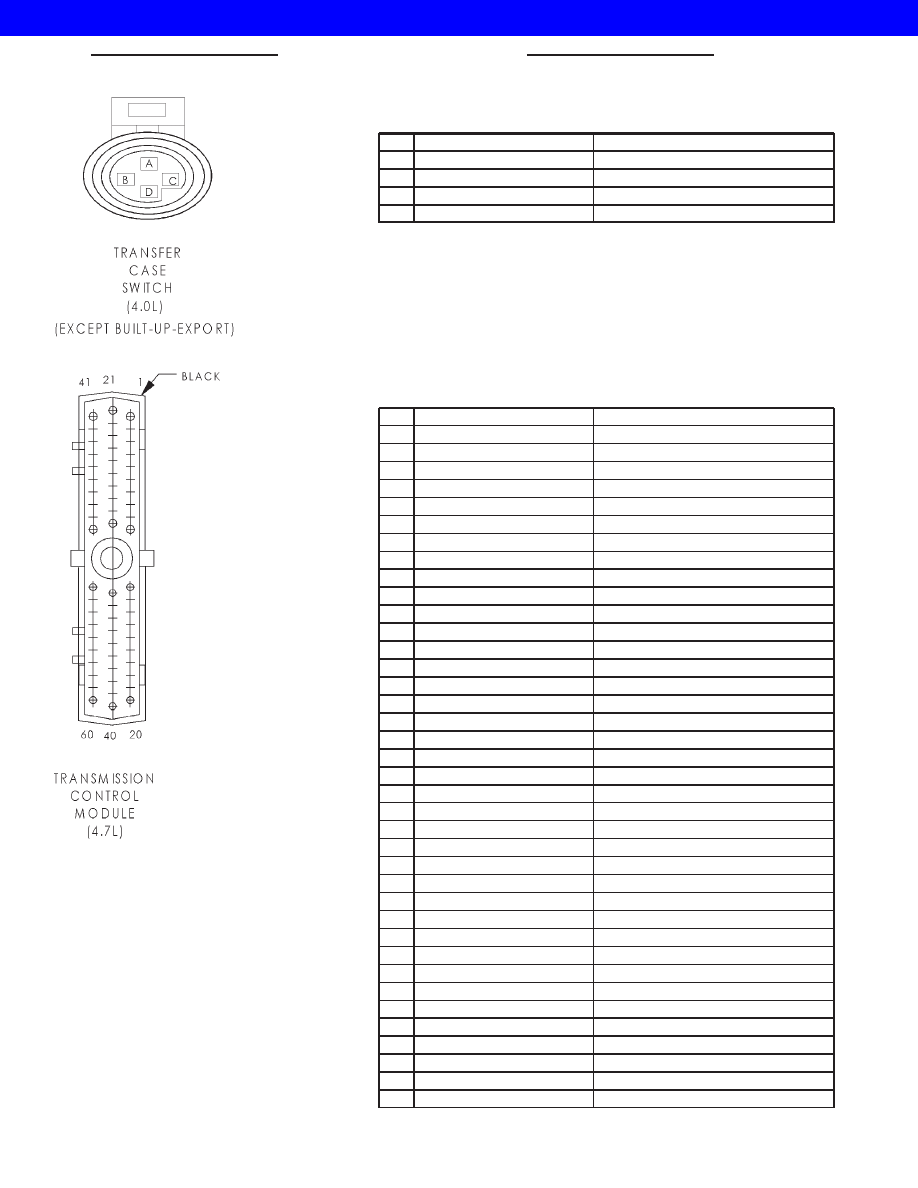

TRANSFER CASE SWITCH (4.0L (EXCEPT BUILT-UP-EXPORT)) - 4 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 18BK

GROUND

B

T107 18BK

PART TIME 4 WHEEL DRIVE INDICATOR DRIVER

C

-

-

D

-

-

TRANSMISSION CONTROL MODULE (4.7L) - BLACK 60

CAV

CIRCUIT

FUNCTION

1

T1 18LG/BK

TRS T1 SENSE

2

T2 18TN/BK

TRS T2 SENSE

3

T3 18VT

TRS T3 SENSE

4

-

-

5

-

-

6

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

7

D21 20PK

SCI TRANSMIT

8

F45 18YL/RD

FUSED IGNITION SWITCH OUTPUT (START)

9

T9 18OR/BK

OVERDRIVE PRESSURE SWITCH SENSE

10

T10 18YL/DG

TORQUE MANAGEMENT REQUEST SENSE

11

F991 18OR/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

K22 18OR/RD

THROTTLE POSITION SENSOR SIGNAL

13

T13 18DB/BK

SPEED SENSOR GROUND

14

T14 18LG/WT

OUTPUT SPEED SENSOR SIGNAL

15

K30 18PK/YL

TRANSMISSION CONTROL RELAY CONTROL

16

T16 14RD

TRANSMISSION CONTROL RELAY OUTPUT

17

T16 14RD

TRANSMISSION CONTROL RELAY OUTPUT

18

T118 18YL/DB

PRESSURE CONTROL SOLENOID CONTROL

19

T119 18WaT/DB

2C SOLENOID CONTROL

20

T120 18LG

LR SOLENOID CONTROL

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

G7 18WaT/OR

VEHICLE SPEED SIGNAL

29

T29 18GY

UNDERDRIVE PRESSURE SWITCH SENSE

30

T130 14VT/TN

LINE PRESSURE SENSOR SIGNAL

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

T16 14RD

TRANSMISSION CONTROL RELAY OUTPUT

37

Z14 14BK/YL

GROUND

38

T138 14GY/LB

5V SUPPLY

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 109

2001 JEEP GRAND CHEROKEE

TRANSMISSION CONTROL MODULE (4.7L) - BLACK 60

CAV

CIRCUIT

FUNCTION

39

Z14 14BK/YL

GROUND

40

T140 18VT/LG

MS SOLENOID CONTROL

41

T41 18WaT

TRS T41 SENSE

42

T42 18VT/WT

TRS T41 SENSE

43

D25 18YL/VT

PCI BUS

44

-

-

45

-

-

46

D20 20LG

SCI RECEIVE

47

T147 18LB

2C PRESSURE SWITCH SENSE

48

T48 18DB

4C PRESSURE SWITCH SENSE

49

T6 18VT/WT

OVERDRIVE OFF SWITCH SENSE

50

T150 18BR/LB

LR PRESSURE SWITCH SENSE

51

K4 18BK/LB

SENSOR GROUND

52

T52 18RD/BK

INPUT SPEED SENSOR SIGNAL

53

Z13 14BK/RD

GROUND

54

T54 18VT

TRANMISSION TEMPERATURE SENSOR SIGNAL

55

T59 18PK

UNDERDRIVE SOLENOID CONTROL

56

A30 14RD/WT

FUSED B(+)

57

Z14 14BK/YL

GROUND

58

-

-

59

T159 18DG/WT

4C SOLENOID CONTROL

60

T60 18BR

OVERDRIVE SOLENOID CONTROL

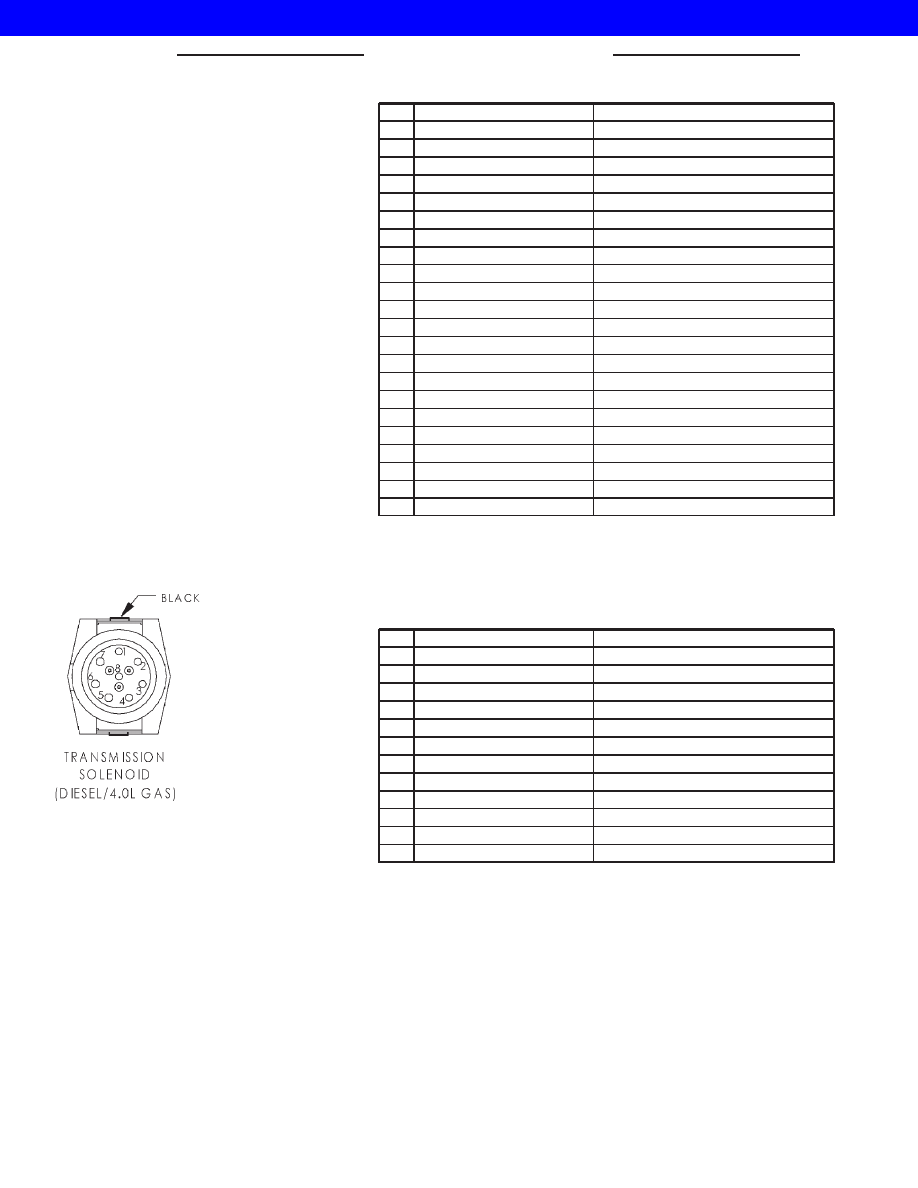

TRANSMISSION SOLENOID (DIESEL/4.0L GAS) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18BR (DIESEL)

TRANSMISSION CONTROL RELAY OUTPUT

1

T60 18BR (GAS)

FUSED TRANSMISSION CONTROL RELAY OUTPUT

2

K6 18VT/BK (GAS)

5V SUPPLY

2

K6 18VT/WT (DIESEL)

5V SUPPLY

3

K4 18BK/LB

SENSOR GROUND

4

T25 18LG (GAS)

GOVERNOR PRESSURE SENSOR SIGNAL

4

T25 18LG/RD (DIESEL)

GOVERNOR PRESSURE SENSOR SIGNAL

5

K88 18PK

GOVERNOR PRESSURE SOLENOID CONTROL

6

T121 18BK/RD (DIESEL)

3-4 SHIFT SOLENOID CONTROL

6

T121 18BR/WT (GAS)

3-4 SHIFT SOLENOID CONTROL

7

T22 18DG/LB

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

8

T54 18VT

TRANSMISSION TEMPERATURE SENSOR SIGNAL

8Wa - 80 - 110

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

TRANSMISSION SOLENOID/TRS ASSEMBLY (4.7L) - GRAY 23 WAY

CAV

CIRCUIT

FUNCTION

1

F22 18WaT/TN

FUSED IGNITION SWITCH OUTPUT (RUN)

2

T120 18LG

LR SOLENOID CONTROL

3

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

4

T41 18WaT

TRS T41 SENSE

5

T42 18VT/WT

TRS T42 SENSE

6

L1 18VT/BK

BACK-UP LAMP FEED

7

T60 18BR

OVERDRIVE SOLENOID CONTROL

8

T3 18VT

TRS T3 SENSE

9

T1 18LG/BK

TRS T1 SENSE

10

T16 14RD

TRANSMISSION CONTROL RELAY OUTPUT

11

T48 18DB

4C PRESSURE SWITCH SENSE

12

T118 18YL/DB

PRESSURE CONTROL SOLENOID CONTROL

13

T2 18TN/BK

TRS T2 SENSE

14

T150 18BR/LB

LR PRESSURE SWITCH SENSE

15

T147 18LB

2C PRESSURE SWITCH SENSE

16

T9 18OR/BK

OVERDRIVE PRESSURE SWITCH SENSE

17

T59 18PK

UNDERDRIVE SOLENOID CONTROL

18

T29 18GY

UNDERDRIVE PRESSURE SWITCH SENSE

19

T159 18DG/WT

4C SOLENOID CONTROL

20

T119 18WaT/DB

2C SOLENOID CONTROL

21

T140 18VT/LG

MS SOLENOID CONTROL

22

T13 18DB/BK

SPEED SENSOR GROUND

23

T54 18VT

TRANSMISSION TEMPERATURE SENSOR SIGNAL

UNDERHOOD LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

M1 20PK/RD

FUSED B(+)

UNITED KINGDOM SECURITY MODULE (RHD) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

F70 18PK/BK

FUSED B(+)

2

L91 20DB/PK

HAZARD SWITCH SENSE

3

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

G69 20BK/OR

VTSS INDICATOR DRIVER

5

Y10 20VT/WT

-

6

Y11 20VT/OR

-

7

Y12 20VT/TN

-

8

Y13 20VT/PK

-

9

-

-

10

Z1 18BK

GROUND

11

-

-

12

D25 20YL/VT/TN

PCI BUS

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 111

2001 JEEP GRAND CHEROKEE

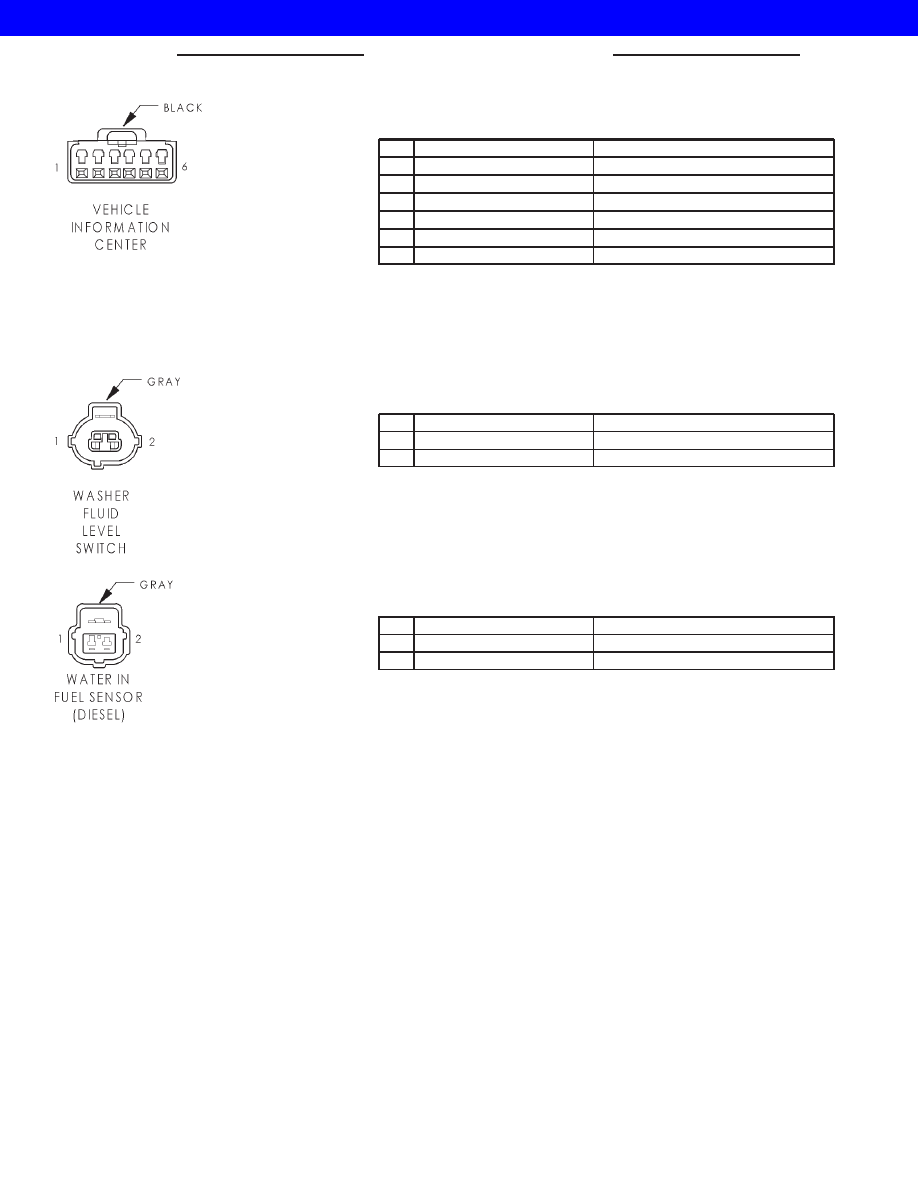

VEHICLE INFORMATION CENTER - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

F70 20PK

FUSED B(+)

4

Z2 20BK/OR

GROUND

5

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

-

-

WASHER FLUID LEVEL SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

V11 20BK/TN

WASHER FLUID SWITCH SENSE

2

Z1 20BK

GROUND

WATER IN FUEL SENSOR (DIESEL) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

8Wa - 80 - 112

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
