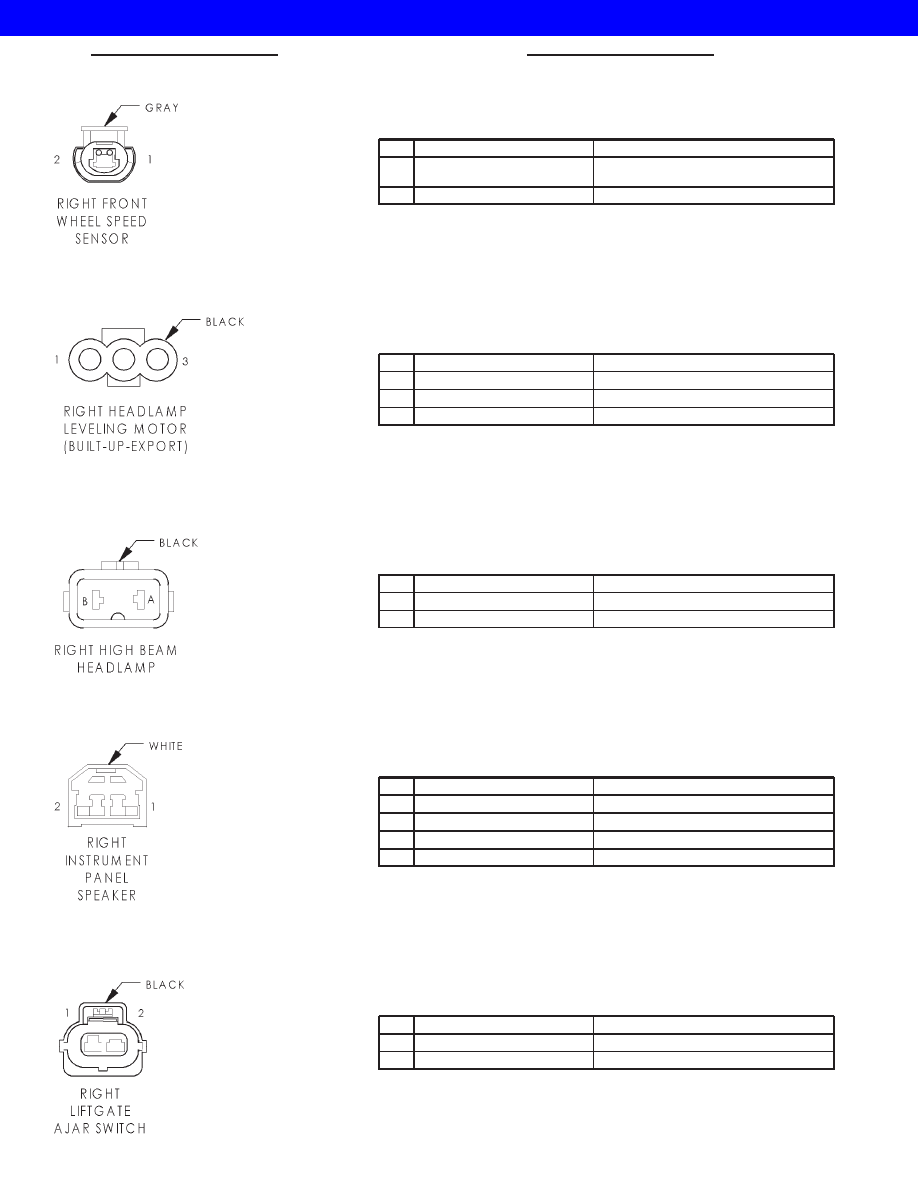

RIGHT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B6 18WaT/DB

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

2

B7 18WaT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

RIGHT HEADLAMP LEVELING MOTOR (BUILT-UP-EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L114 18VT/DB

HEADLAMP ADJUST SIGNAL

3

L7 20BK/PK

PARK LAMP RELAY OUTPUT

RIGHT HIGH BEAM HEADLAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 18BK

GROUND

B

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

RIGHT INSTRUMENT PANEL SPEAKER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X84 18OR/GY (RHD)

RIGHT INSTRUMENT PANEL SPEAKER (-)

1

X86 18OR/RD (LHD)

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X86 18OR/RD (RHD)

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X84 18OR/GY (LHD)

RIGHT INSTRUMENT PANEL SPEAKER (-)

RIGHT LIFTGATE AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

G78 20TN/BK

LIFTGATE AJAR SWITCH SENSE

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 101

2001 JEEP GRAND CHEROKEE

RIGHT LOW BEAM HEADLAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 18BK

GROUND

B

L44 18VT/RD

FUSED RIGHT LOW BEAM OUTPUT

RIGHT MULTI-FUNCTION SWITCH - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

V23 20BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

V20 18BK/WT

REAR WASHER PUMP MOTOR CONTROL

3

V10 20BR

WASHER PUMP MOTOR SWITCH OUTPUT

4

-

-

5

V13 18BR/LG

REAR WIPER MOTOR CONTROL

6

V22 18BR/YL

REAR WIPER MOTOR DELAY CONTROL

7

V59 22DB/YL

WINDSHIELD WIPER SWITCH RETURN

8

V52 22DG/RD

WINDSHIELD WIPER SWITCH MUX

9

V16 22YL (RHD)

WIPER HIGH/LOW RELAY CONTROL

9

V16 22VT (LHD)

WIPER HIGH/LOW RELAY CONTROL

10

-

-

RIGHT REAR DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 18TN/YL

DOOR AJAR SWITCH SENSE

2

Z1 18BK

GROUND

3

P36 18PK/VT

DOOR UNLOCK DRIVER

4

P35 18OR/VT

DOOR LOCK DRIVER

RIGHT REAR DOOR SPEAKER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X90 18WaT/VT

RIGHT REAR DOOR SPEAKER (+)

2

-

-

3

X92 18TN/DG

RIGHT REAR DOOR SPEAKER (-)

8Wa - 80 - 102

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

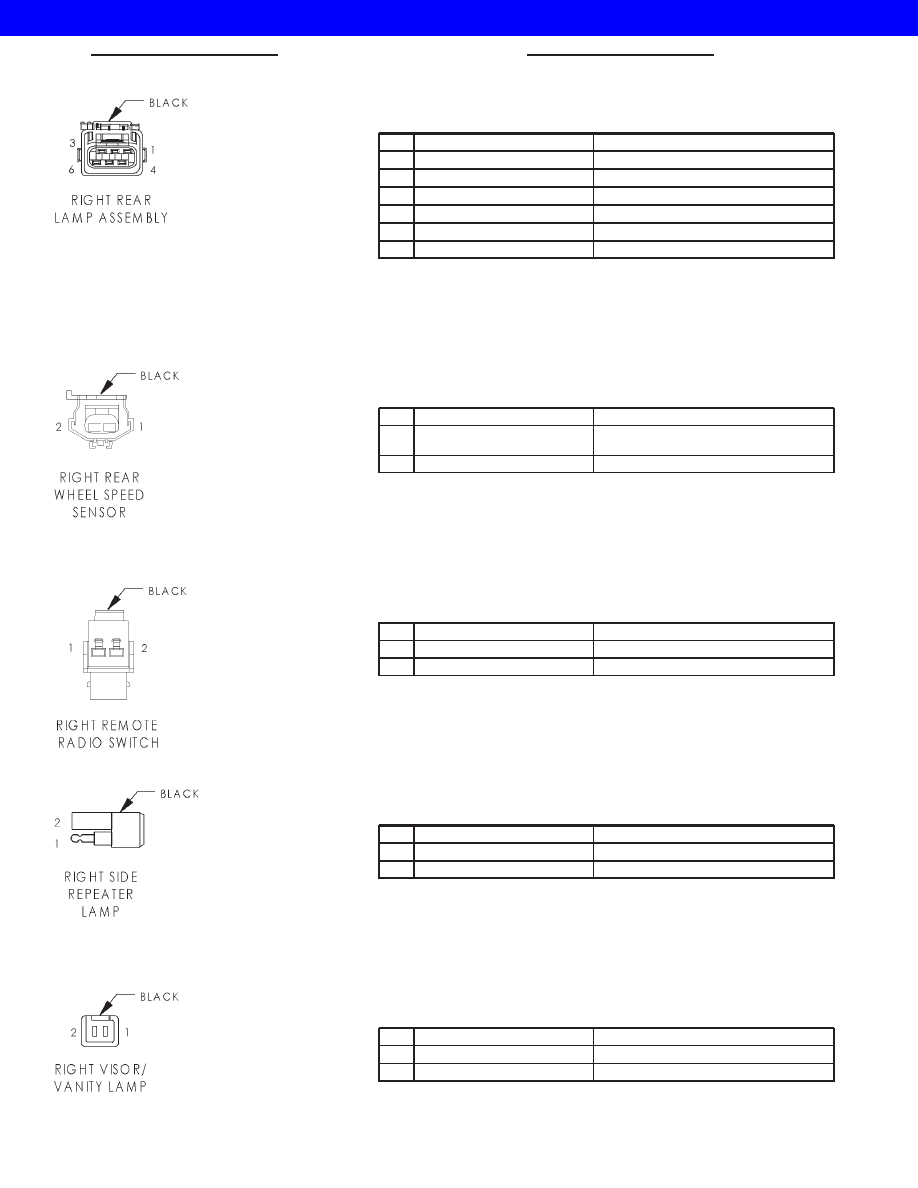

RIGHT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18VT/BK

BACK-UP LAMP FEED

2

L95 18DG/YL (BUILT-UP-EXPORT)

REAR FOG LAMP RELAY OUTPUT

3

L7 18BK/YL

PARK LAMP RELAY OUTPUT

4

L62 18BR/RD

RIGHT TURN SIGNAL

5

Z1 18BK

GROUND

6

L50 18WaT/TN

BRAKE LAMP SWITCH OUTPUT

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

RIGHT REMOTE RADIO SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X10 20RD/BK

RADIO CONTROL MUX RETURN

2

X20 20RD/YL

RADIO CONTROL MUX

RIGHT SIDE REPEATER LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L60 18TN

RIGHT TURN SIGNAL

RIGHT VISOR/VANITY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK

FUSED B(+)

2

M20 20YL/BK

COURTESY LAMP LOAD SHED

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 103

2001 JEEP GRAND CHEROKEE

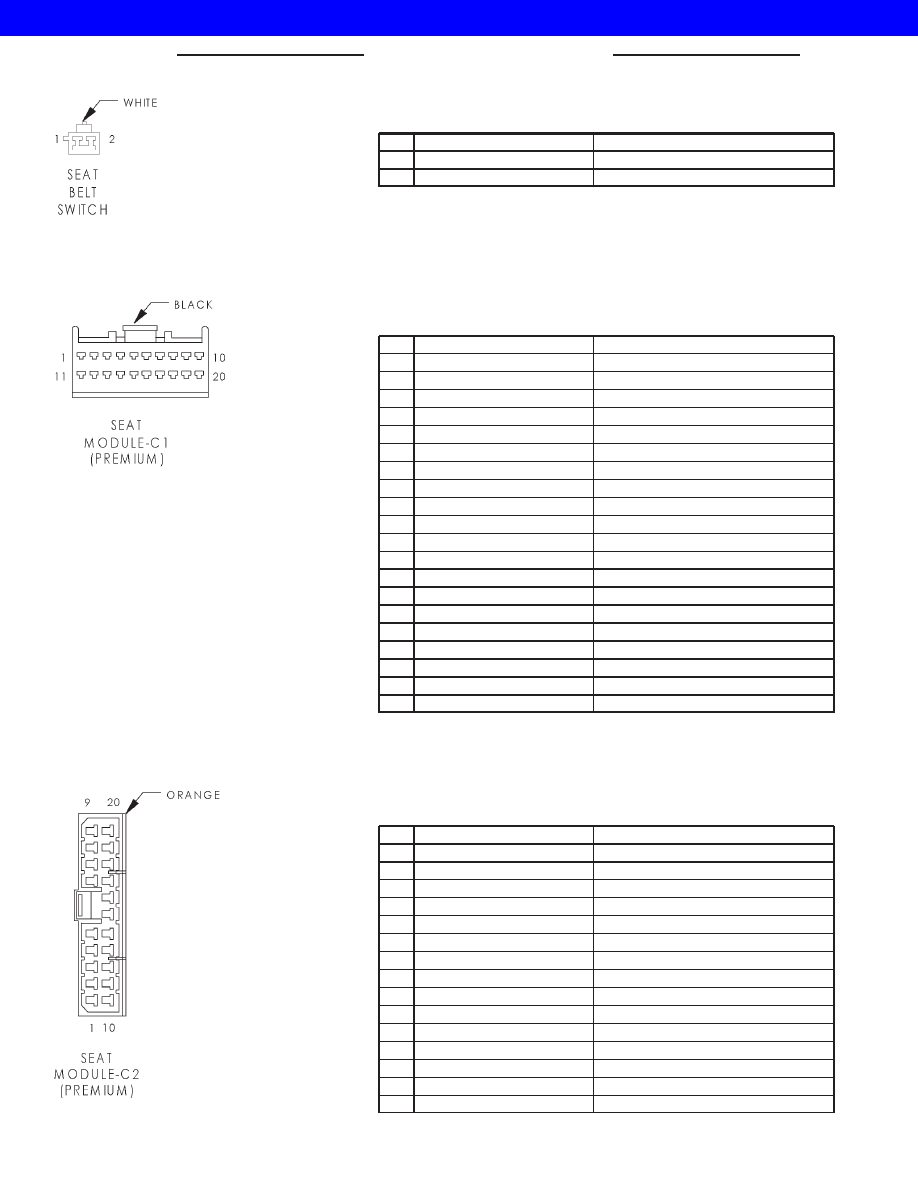

SEAT BELT SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

G10 20LG/RD

SEAT BELT SWITCH SENSE

2

Z1 20BK

GROUND

SEAT MODULE C1 (PREMIUM) - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

P15 20YL/LB (PREMIUM II/III)

SEAT HORIZONTAL FORWARD SWITCH SENSE

2

-

-

3

P11 20YL/WT(PREMIUM II/III)

SEAT REAR UP SWITCH SENSE

4

P43 20GY/LB (PREMIUM II/III)

RECLINER UP SWITCH SENSE

5

P19 20YL/LG (PREMIUM II/III)

SEAT FRONT UP SWITCH SENSE

6

P86 20DG/YL (PREMIUM I/III)

PASSENGER SEAT TEMPERATURE SENSOR INPUT

7

P27 20LB/RD (PREMIUM II/III)

REAR RISER POSITION SIGNAL

8

P25 20VT/RD (PREMIUM II/III)

SEAT HORIZONTAL POSITION SIGNAL

9

P135 20LB/BK (PREMIUM I/III)

DRIVER SEAT TEMPERATURE SENSOR INPUT

10

P28 20BR/RD (PREMIUM II/III)

SEAT POSITION SENSOR GROUND

11

P41 20GY/WT (PREMIUM II/III)

RECLINER DOWN SWITCH SENSE

12

P17 20RD/YL (PREMIUM II/III)

SEAT HORIZONTAL REARWARD SWITCH SENSE

13

-

-

14

P21 20RD/LG (PREMIUM II/III)

SEAT FRONT DOWN SWITCH SENSE

15

P13 20RD/WT (PREMIUM II/III)

SEAT REAR DOWN SWITCH SENSE

16

P47 20LB (PREMIUM II/III)

RECLINER POSITION SIGNAL

17

P26 20BR (PREMIUM II/III)

FRONT RISER POSITION SIGNAL

18

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

19

Z2 20BK/OR

GROUND

20

D25 20YL/VT

PCI BUS

SEAT MODULE C2 (PREMIUM) - ORANGE 20 WAY

CAV

CIRCUIT

FUNCTION

1

F35 16RD

FUSED B(+)

2

P131 16BK/OR (PREMIUM I/III)

DRIVER SEAT HEATER B(+) DRIVER

3

Z1 16BK

GROUND

4

P119 16YL/RD (PREMIUM II/III)

SEAT FRONT UP DRIVER

5

P121 16RD/GY (PREMIUM II/III)

SEAT FRONT DOWN DRIVER

6

P111 16YL/DB (PREMIUM II/III)

SEAT REAR UP DRIVER

7

P113 16RD/BK (PREMIUM II/III)

SEAT REAR DOWN DRIVER

8

-

-

9

P115 16GY/LG (PREMIUM II/III)

SEAT HORIZONTAL FORWARD DRIVER

10

F35 16RD

FUSED B(+)

11

P130 16DG/WT (PREMIUM I/III)

PASSENGER SEAT HEATER B(+) DRIVER

12

Z1 16BK

GROUND

13

-

-

14

P9 20RD/LB (PREMIUM II/III)

SEAT SWITCH B(+) SUPPLY

15

Z6 16BK/YL (PREMIUM I/III)

GROUND

8Wa - 80 - 104

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
