SEAT MODULE C2 (PREMIUM) - ORANGE 20 WAY

CAV

CIRCUIT

FUNCTION

16

Z5 16BK/VT (PREMIUM I/III)

GROUND

17

-

-

18

P141 16GY/WT (PREMIUM II/III)

SEAT RECLINER DOWN DRIVER

19

P143 16GY/LB (PREMIUM II/III)

SEAT RECLINER UP DRIVER

20

P117 16RD/BR (PREMIUM II/III)

SEAT HORIZONTAL REARWARD DRIVER

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20PK

FUSED B(+)

2

Z2 20BK/OR

GROUND

3

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

-

-

5

D25 20YL/VT/BK

PCI BUS

6

-

-

SPEED CONTROL SWITCH NO. 1 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K4 20BK/LB

SENSOR GROUND

3

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

4

-

-

SPEED CONTROL SWITCH NO. 2 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K4 20BK/LB

SENSOR GROUND

3

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

4

-

-

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 105

2001 JEEP GRAND CHEROKEE

SUNROOF CONTROL MODULE - 8 WAY

CAV

CIRCUIT

FUNCTION

A

Q46 20OR/WT

SUNROOF MOTOR POSITION SENSOR SIGNAL

B

Q41 20WT

SUNROOF OPEN

C

Q43 20VT

SUNROOF VENT

D

Z1 16BK

GROUND

E

-

-

F

Q30 16DB

SUNROOF DELAY RELAY OUTPUT

G

Q5 16RD

SUNROOF MOTOR B(+)

H

Q6 16OR

SUNROOF MOTOR B(-)

SUNROOF MOTOR C1 - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q5 16RD

SUNROOF MOTOR B(+)

2

Q6 16OR

SUNROOF MOTOR B(-)

SUNROOF MOTOR C2 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

Q46 20OR/WT

SUNROOF MOTOR POSITION SENSOR SIGNAL

3

-

-

SUNROOF SWITCH - 5 WAY

CAV

CIRCUIT

FUNCTION

1

Q43 20VT

SUNROOF VENT

2

-

-

3

Z1 20BK

GROUND

4

-

-

5

Q41 20WT

SUNROOF OPEN

8Wa - 80 - 106

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

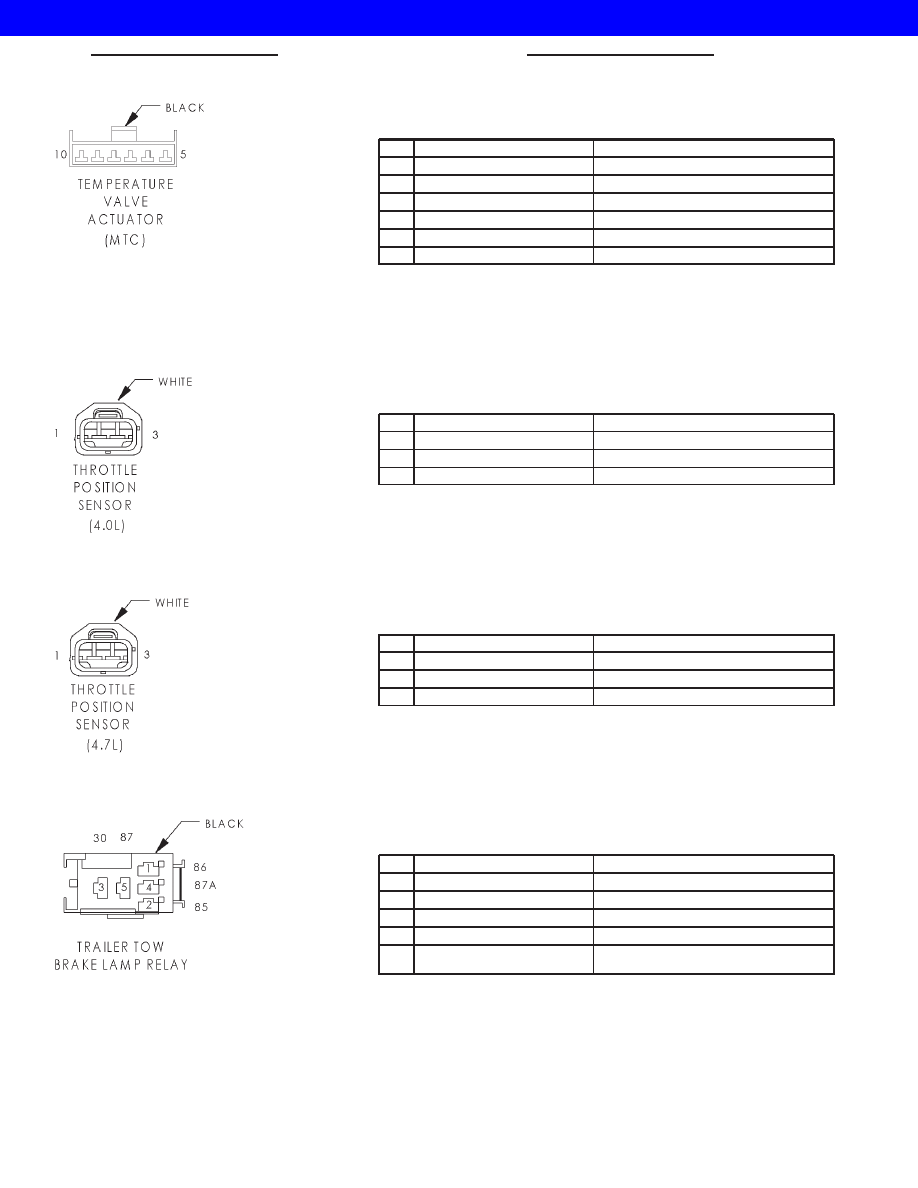

TEMPERATURE VALVE ACTUATOR (MTC) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

5

-

-

6

-

-

7

Z2 20VT/WT

GROUND

8

C67 20DB/RD

BLEND AIR DOOR POSITION CONTROL

9

-

-

10

F22 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN)

THROTTLE POSITION SENSOR (4.0L) - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K22 18OR/RD

THROTTLE POSITION SENSOR SIGNAL

3

K7 20OR

5V SUPPLY

THROTTLE POSITION SENSOR (4.7L) - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR

5V SUPPLY

2

K22 18OR/RD

THROTTLE POSITION SENSOR SIGNAL

3

K4 18BK/LB

SENSOR GROUND

TRAILER TOW BRAKE LAMP RELAY - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

3O (3)

L50 16WT/TN

BRAKE LAMP SWITCH OUTPUT

85 (2)

L50 18WaT/TN

BRAKE LAMP SWITCH OUTPUT

86 (1)

Z1 18BK

GROUND

87 (5)

L95 16DG/YL

TRAILER TOW BRAKE LAMP RELAY OUTPUT

87A

(4)

L94 16OR/WT

TRAILER TOW BRAKE LAMP RELAY OUTPUT

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 107

2001 JEEP GRAND CHEROKEE

TRAILER TOW CIRCUIT BREAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

F30 14RD

FUSED CIGAR LIGHTER RELAY OUTPUT

B

F30 14RD

CIGAR LIGHTER RELAY OUTPUT

TRAILER TOW CONNECTOR - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L62 16BR/RD

RIGHT TURN SIGNAL

3

L1 18VT/BK

BACK-UP LAMP FEED

4

F30 14RD

FUSED CIGAR LIGHTER RELAY OUTPUT

5

L7 18BK/YL

PARK LAMP RELAY OUTPUT

6

-

-

7

B40 14LB

TRAILER TOW BRAKE B(+)

8

Z1 14BK

GROUND

9

Z1 14BK

GROUND

10

L63 16DG/RD

LEFT TURN SIGNAL

TRAILER TOW LEFT TURN RELAY - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

30 (3)

L63 16DG/RD

LEFT TURN SIGNAL

85 (2)

L63 20DG/RD

LEFT TURN SIGNAL

86 (1)

Z1 18BK

GROUND

87 (5)

L94 16OR/WT

TRAILER TOW BRAKE LAMP RELAY OUTPUT

87A

(4)

L95 16DG/YL

TRAILER TOW BRAKE LAMP RELAY OUTPUT

TRAILER TOW RIGHT TURN RELAY - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

30 (3)

L62 16BR/RD

RIGHT TURN SIGNAL

85 (2)

L62 20BR/RD

RIGHT TURN SIGNAL

86 (1)

Z1 18BK

GROUND

87 (5)

L94 16OR/WT

TRAILER TOW BRAKE LAMP RELAY OUTPUT

87A

(4)

L95 16DG/YL

TRAILER TOW BRAKE LAMP RELAY OUTPUT

8Wa - 80 - 108

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
