NOTES

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

56

9.0

CONNECTOR PINOUTS

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 18WT/PK

BRAKE SWITCH SENSE

2

Z1 18BK

GROUND

3

V32 22OR/DG

SPEED CONTROL POWER SUPPLY

4

V30 22DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

5

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

6

F32 20PK/DB

FUSED B(+)

CONTROLLER ANTILOCK BRAKE - BLACK 25 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

2

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

3

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

4

F20 18DB/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

5

B4 18LG

LEFT REAR WHEEL SPEED SENSOR SIGNAL

6

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

7

-

-

8

Z3 12BK/OR

GROUND

9

A20 12RD/DB

FUSED B(+)

10

D25 18YL/VT

PCI BUS

11

-

-

12

Z1 18BK

GROUND

13

B43 18PK/OR

G SWITCH TEST SIGNAL

14

B41 18YL/PK

G SWITCH NO. 1 SENSE

15

-

-

16

-

-

17

B42 18TN/WT

G SWITCH NO. 2 SENSE

18

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

19

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

20

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

21

G9 18GY/BK

BRAKE FLUID LEVEL SWITCH SENSE

22

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

23

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

24

Z3 12BK/OR

GROUND

25

A10 12RD/DG

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

57

CONNECTOR PINOUTS

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20YL/VT

PCI BUS

3

-

-

4

Z2 20BK/OR

GROUND

5

Z21 20BK/LG

GROUND

6

D32 20LG/DG

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

D19 20VT/OR

BODY CONTROL MODULE FLASH ENABLE

10

-

-

11

-

-

12

-

-

13

-

-

14

D20 20LG

SCI RECEIVE

15

-

-

16

F33 20PK/RD

FUSED B(+)

G-SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

B41 18YL/PK

G SWITCH NO. 1 SENSE

2

B43 18PK/OR

G SWITCH TEST SIGNAL

3

B42 18TN/WT

G SWITCH NO. 2 SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

58

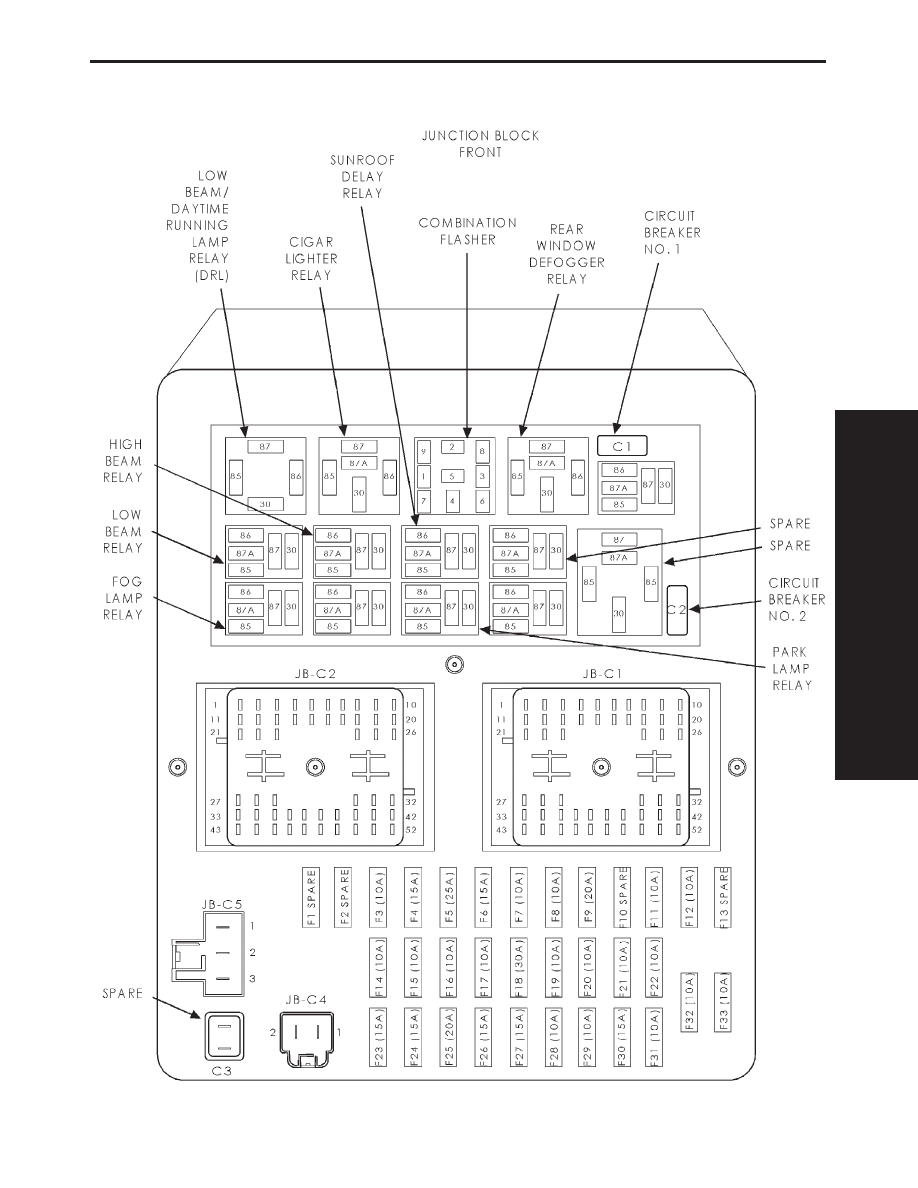

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

59

CONNECTOR PINOUTS
