FUSES (JB)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

2

-

-

3

10A

L33 18RD

FUSED HIGH BEAM RELAY OUT-
PUT

4

15A

INTERNAL

FUSED B(+)

5

25A

INTERNAL

FUSED B(+)

6

15A

INTERNAL

FUSED B(+)

7

10A

INTERNAL

FUSED B(+)

8

15A

INTERNAL

FUSED B(+)

9

20A

INTERNAL

FUSED B(+)

10

-

-

11

10A

C15 20BK/WT

FUSED REAR WINDOW DEFOG-
GER RELAY OUTPUT

12

10A

F991 20OR/DB

FUSED IGNITION SWITCH OUT-
PUT (RUN-START)

13

-

-

14

10A

L43 18VT

FUSED LOW BEAM RELAY OUT-
PUT

15

10A

L44 18VT/RD

FUSED LOW BEAM RELAY OUT-
PUT

16

10A

L34 18RD/OR

FUSED HIGH BEAM RELAY OUT-
PUT

17

10A

INTERNAL

FUSED B(+)

18

20A

L50 14WT/TN

FUSED B(+)

19

10A

F20 18DB/PK

FUSED IGNITION SWITCH OUT-
PUT (RUN)

20

10A

INTERNAL

FUSED IGNITION SWITCH OUT-
PUT (RUN)

21

10A

INTERNAL

FUSED IGNITION SWITCH OUT-
PUT (RUN-START)

22

10A

INTERNAL

FUSED IGNITION SWITCH OUT-
PUT (RUN-START)

23

15A

F32 20PK/DB

FUSED B(+)

24

15A

INTERNAL

FUSED B(+)

25

20A

INTERNAL

FUSED B(+)

26

15A

F30 18RD

FUSED CIGAR LIGHTER RELAY
OUTPUT

27

-

-

28

10A

INTERNAL

FUSED IGNITION SWITCH OUT-
PUT (RUN-ACC)

29

10A

INTERNAL

FUSED IGNITION SWITCH OUT-
PUT (RUN-ACC)

30

15A

X12 16WT/RD

FUSED IGNITION SWITCH OUT-
PUT (RUN-ACC)

31

10A

F45 20YL/RD

FUSED IGNITION SWITCH OUT-
PUT (START)

32

10A

F14 18LG/YL

FUSED IGNITION SWITCH OUT-
PUT (RUN-START)

33

10A

F23 18DB/YL

FUSED IGNITION SWITCH OUT-
PUT (RUN)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

60

CONNECTOR PINOUTS

LEFT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT REAR WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B4 18LG

LEFT REAR WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

61

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

62

CONNECTOR PINOUTS

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

C1 12DG

FUSED B(+)

2

40A

A149 12RD/TN

FUSED B(+)

3

50A

A145 10WT/RD

FUSED B(+)

4

40A

A10 12RD/DG

FUSED B(+)

5

30A

A30 14RD/WT

FUSED B(+)

5

30A

A30 14RD/WT (4.7L)

FUSED B(+)

6

30A

A14 14RD/DG

FUSED B(+)

7

50A

A147 10RD/GY

FUSED B(+)

8

40A

A1 12RD

FUSED B(+)

9

-

-

10

40A

A16 12GY (4.0L)

FUSED B(+)

11

-

-

12

50A

A146 10OR/WT

FUSED B(+)

13

-

-

14

40A

A2 12PK/BK

FUSED B(+)

15

50A

A148 10PK/WT

FUSED B(+)

16

10A

F142 18OR/DG

FUSED AUTOMATIC SHUT DOWN
RELAY OUTPUT

16

10A

F142 18OR/DG

FUSED AUTOMATIC SHUT DOWN
RELAY OUTPUT

17

-

-

18

15A

F62 18RD

FUSED B(+)

18

15A

F62 18RD

FUSED B(+)

19

10A

A7 14RD/BK

FUSED B(+)

20

-

-

21

15A

A17 18RD/BK

FUSED B(+)

22

-

-

23

-

-

24

20A

A62 16VT/WT

FUSED B(+)

25

20A

A20 12RD/DB

FUSED B(+)

26

15A

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN
RELAY OUTPUT

26

15A

F42 18DG/LG (EXCEPT 4.7L
HIGH OUTPUT)

FUSED AUTOMATIC SHUT DOWN
RELAY OUTPUT

27

-

-

28

15A

T60 18BR (4.0L)

FUSED TRANSMISSION CON-
TROL RELAY OUTPUT

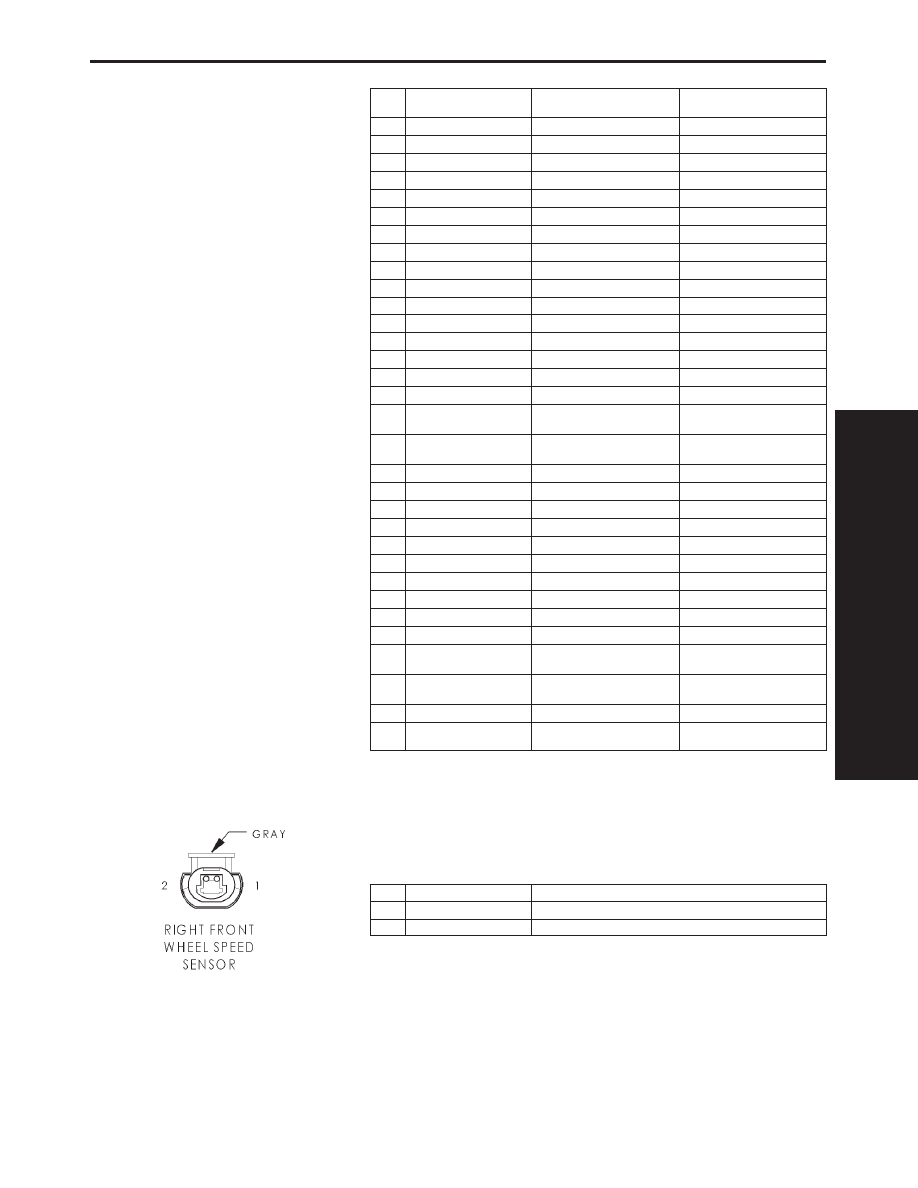

RIGHT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

63
