Jeep Grand Cherokee WJ. Manual - part 1119





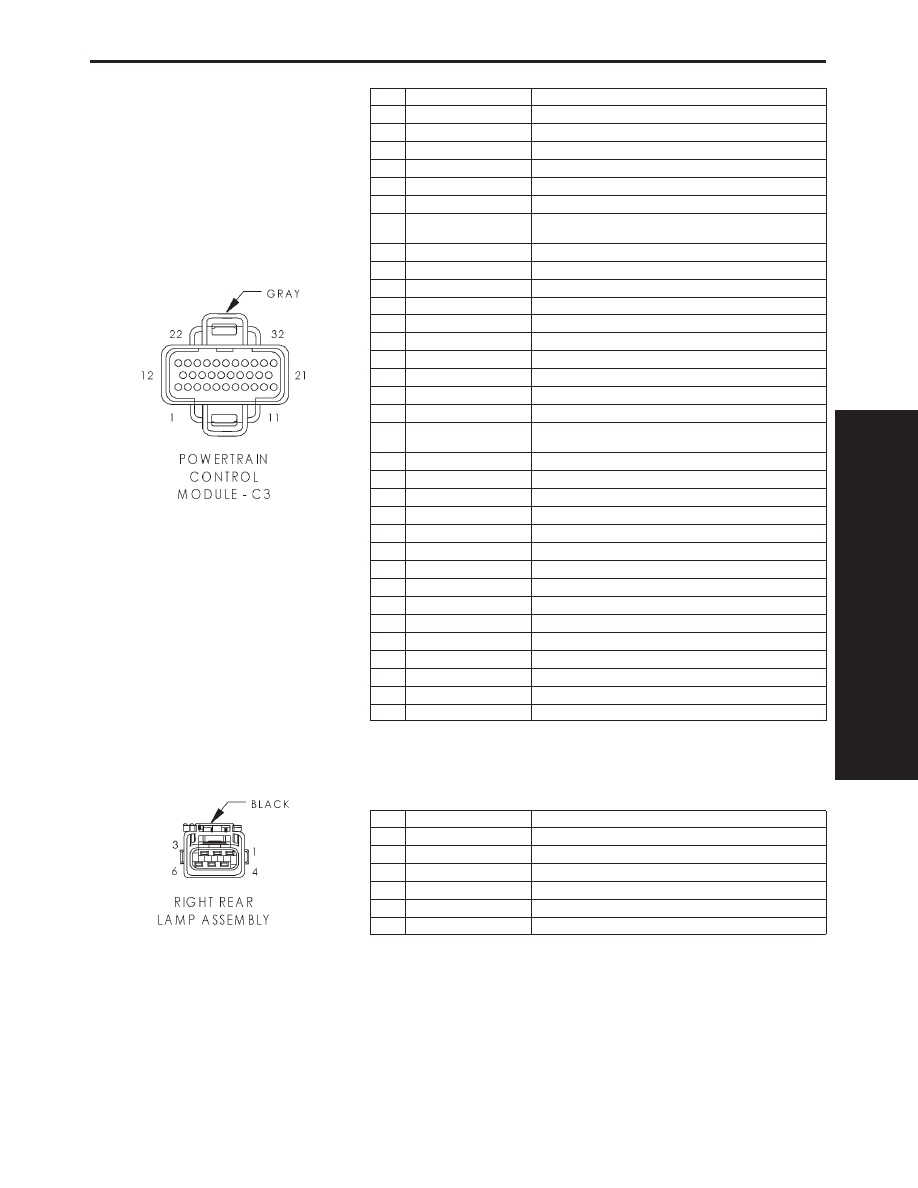

POWERTRAIN CONTROL MODULE C3 - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

2

-

-

3

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

4

V36 18TN/RD

SPEED CONTROL VACUUM SOLENOID CONTROL

5

V35 18LG/RD

SPEED CONTROL VENT SOLENOID CONTROL

6

-

-

7

K42 18DB/LG (4.7L HIGH
OUTPUT)

KNOCK SENSOR SIGNAL

8

K99 18GY/WT

OXYGEN SENSOR 1/1 HEATER CONTROL

9

K251 18LB

OXYGEN SENSOR DOWNSTREAM RELAY CONTROL

10

K106 18WT/DG

LEAK DETECTION PUMP SOLENOID CONTROL

11

V32 18OR/DG

SPEED CONTROL SUPPLY

12

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

13

T99 18OR/YL

TORQUE MANAGEMENT REQUEST SENSE

14

K107 18OR/PK

LEAK DETECTION PUMP SWITCH SENSE

15

K25 18VT/LG

BATTERY TEMPERATURE SENSOR SIGNAL

16

K199 18DB/WT

OXYGEN SENSOR 2/1 HEATER CONTROL

17

-

-

18

K142 18GY/BK (4.7L HIGH
OUTPUT)

KNOCK SENSOR NO. 2 SIGNAL

19

K31 18BR

FUEL PUMP RELAY CONTROL

20

K52 18PK/BK

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

21

-

-

22

C21 18DB/YL (4.7L)

A/C SWITCH SENSE

22

C18 18DB (4.0L)

A/C PRESSURE SIGNAL

23

-

-

24

K29 18WT/PK

BRAKE SWITCH SENSE

25

K21 18LB/RD

GENERATOR SOURCE

26

K226 18LB/YL

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK

SCI TRANSMIT

28

-

-

29

D32 18LG/DG

SCI RECEIVE

30

D25 18YL/VT

PCI BUS

31

-

-

32

V37 18RD/LG

SPEED CONTROL SWITCH SIGNAL

RIGHT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18VT/BK

BACK-UP LAMP FEED

2

-

-

3

L7 18BK/YL

PARK LAMP RELAY OUTPUT

4

L62 18BR/RD

RIGHT TURN SIGNAL

5

Z1 18BK

GROUND

6

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

235

CONNECTOR PINOUTS

THROTTLE POSITION SENSOR (4.7L) - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR

5V SUPPLY

2

K22 18OR/RD

THROTTLE POSITION SENSOR SIGNAL

3

K4 18BK/LB

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

236

CONNECTOR PINOUTS

TRANSMISSION CONTROL MODULE (4.7L) - BLACK 60

CAV

CIRCUIT

FUNCTION

1

T1 18LG/BK

TRS T1 SENSE

2

T2 18TN/BK

TRS T2 SENSE

3

T3 18VT

TRS T3 SENSE

4

-

-

5

-

-

6

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

7

D21 20PK

SCI TRANSMIT

8

F45 18YL/RD

FUSED IGNITION SWITCH OUTPUT (START)

9

T9 18OR/BK

OVERDRIVE PRESSURE SWITCH SENSE

10

T10 18YL/DG

TORQUE MANAGEMENT REQUEST SENSE

11

F991 18OR/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

K22 18OR/RD

THROTTLE POSITION SENSOR SIGNAL

13

T13 18DB/BK

SPEED SENSOR GROUND

14

T14 18LG/WT

OUTPUT SPEED SENSOR SIGNAL

15

K30 18PK/YL

TRANSMISSION CONTROL RELAY CONTROL

16

T16 14RD

TRANSMISSION CONTROL RELAY OUTPUT

17

T16 14RD

TRANSMISSION CONTROL RELAY OUTPUT

18

T118 18YL/DB

PRESSURE CONTROL SOLENOID CONTROL

19

T119 18WT/DB

2C SOLENOID CONTROL

20

T120 18LG

LR SOLENOID CONTROL

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

G7 18WT/OR

VEHICLE SPEED SIGNAL

29

T29 18GY

UNDERDRIVE PRESSURE SWITCH SENSE

30

T130 14VT/TN

LINE PRESSURE SENSOR SIGNAL

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

T16 14RD

TRANSMISSION CONTROL RELAY OUTPUT

37

Z14 14BK/YL

GROUND

38

T138 14GY/LB

5V SUPPLY

39

Z14 14BK/YL

GROUND

40

T140 18VT/LG

MS SOLENOID CONTROL

41

T41 18WT

TRS T41 SENSE

42

T42 18VT/WT

TRS T41 SENSE

43

D25 18YL/VT

PCI BUS

44

-

-

45

-

-

46

D20 20LG

SCI RECEIVE

47

T147 18LB

2C PRESSURE SWITCH SENSE

48

T48 18DB

4C PRESSURE SWITCH SENSE

49

T6 18VT/WT

OVERDRIVE OFF SWITCH SENSE

50

T150 18BR/LB

LR PRESSURE SWITCH SENSE

51

K4 18BK/LB

SENSOR GROUND

52

T52 18RD/BK

INPUT SPEED SENSOR SIGNAL

53

Z13 14BK/RD

GROUND

54

T54 18VT

TRANMISSION TEMPERATURE SENSOR SIGNAL

55

T59 18PK

UNDERDRIVE SOLENOID CONTROL

56

A30 14RD/WT

FUSED B(+)

57

Z14 14BK/YL

GROUND

58

-

-

59

T159 18DG/WT

4C SOLENOID CONTROL

60

T60 18BR

OVERDRIVE SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

237

CONNECTOR PINOUTS

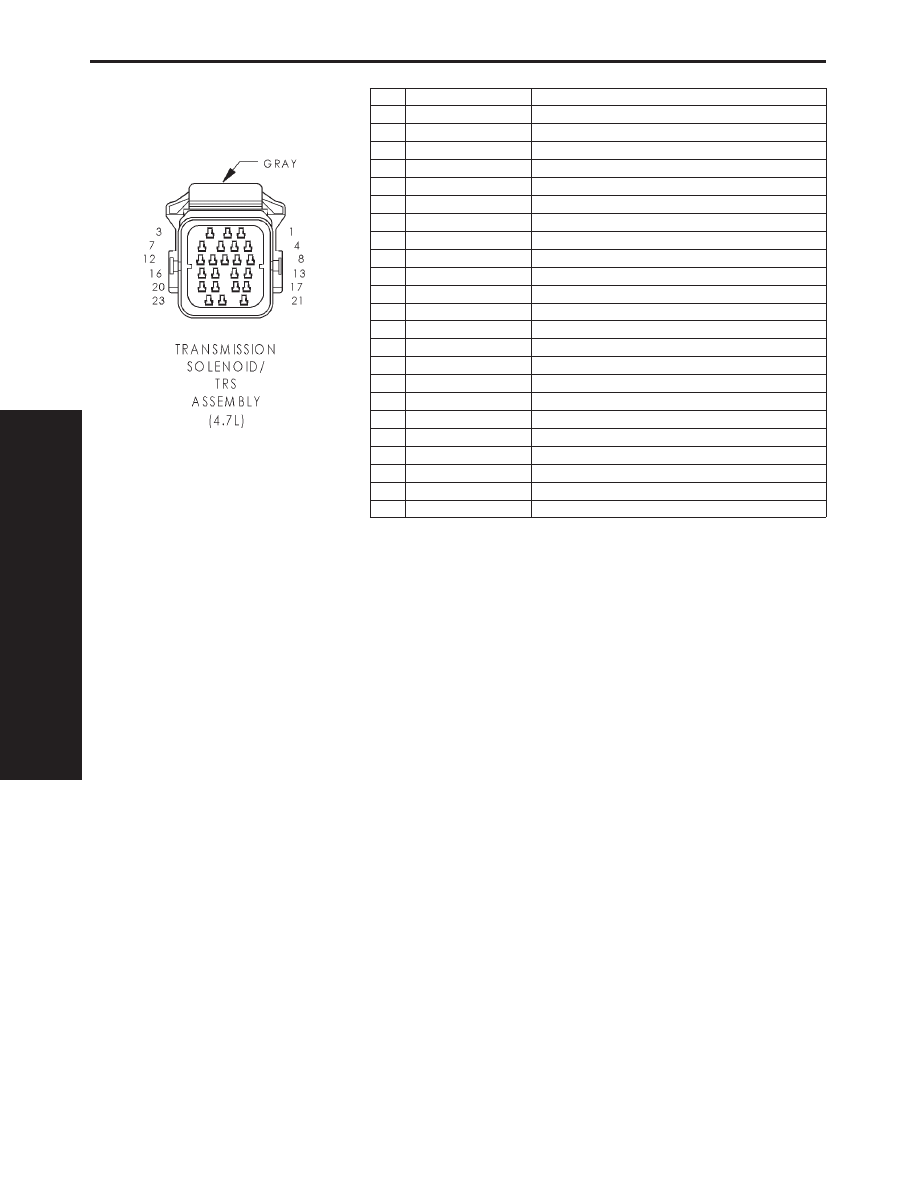

TRANSMISSION SOLENOID/TRS ASSEMBLY (4.7L) - GRAY 23 WAY

CAV

CIRCUIT

FUNCTION

1

F22 18WT/TN

FUSED IGNITION SWITCH OUTPUT (RUN)

2

T120 18LG

LR SOLENOID CONTROL

3

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

4

T41 18WT

TRS T41 SENSE

5

T42 18VT/WT

TRS T42 SENSE

6

L1 18VT/BK

BACK-UP LAMP FEED

7

T60 18BR

OVERDRIVE SOLENOID CONTROL

8

T3 18VT

TRS T3 SENSE

9

T1 18LG/BK

TRS T1 SENSE

10

T16 14RD

TRANSMISSION CONTROL RELAY OUTPUT

11

T48 18DB

4C PRESSURE SWITCH SENSE

12

T118 18YL/DB

PRESSURE CONTROL SOLENOID CONTROL

13

T2 18TN/BK

TRS T2 SENSE

14

T150 18BR/LB

LR PRESSURE SWITCH SENSE

15

T147 18LB

2C PRESSURE SWITCH SENSE

16

T9 18OR/BK

OVERDRIVE PRESSURE SWITCH SENSE

17

T59 18PK

UNDERDRIVE SOLENOID CONTROL

18

T29 18GY

UNDERDRIVE PRESSURE SWITCH SENSE

19

T159 18DG/WT

4C SOLENOID CONTROL

20

T119 18WT/DB

2C SOLENOID CONTROL

21

T140 18VT/LG

MS SOLENOID CONTROL

22

T13 18DB/BK

SPEED SENSOR GROUND

23

T54 18VT

TRANSMISSION TEMPERATURE SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

238

CONNECTOR PINOUTS
