8.6

THROTTLE POSITION SENSOR (TPS)

8.7

TRANSMISSION CONTROL MODULE (TCM)

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

227

COMPONENT LOCATIONS

8.8

TRANSMISSION SOLENOID/TRS ASSEMBLY

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

228

COMPONENT LOCATIONS

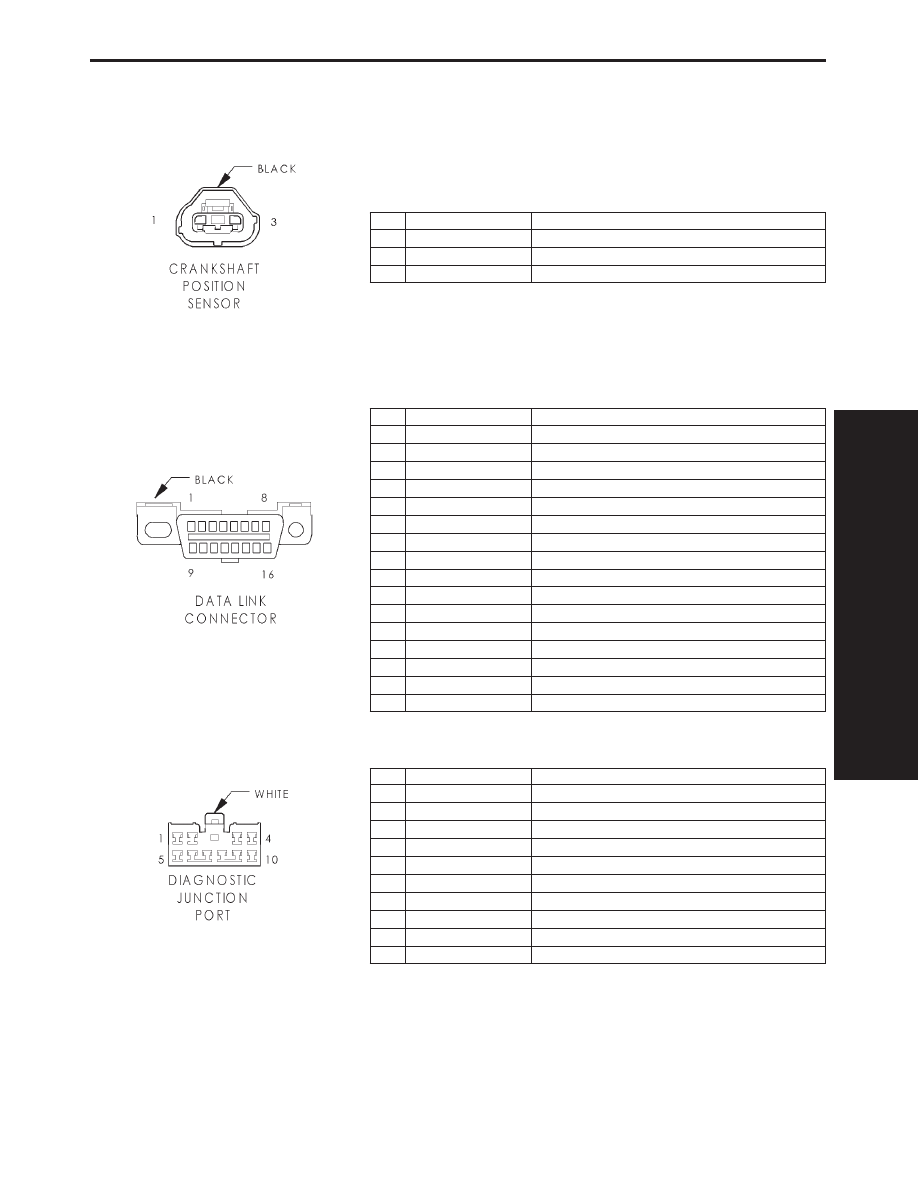

9.0

CONNECTOR PINOUTS

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

3

K7 20OR

5V SUPPLY

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20YL/VT

PCI BUS

3

-

-

4

Z2 20BK/OR

GROUND

5

Z21 20BK/LG

GROUND

6

D32 20LG/DG

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

D19 20VT/OR

BODY CONTROL MODULE FLASH ENABLE

10

-

-

11

-

-

12

-

-

13

-

-

14

D20 20LG

SCI RECEIVE

15

-

-

16

F33 20PK/RD

FUSED B(+)

DIAGNOSTIC JUNCTION PORT - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

D25 20YL/VT/BR

PCI BUS (PCM TCM PDM CD SKIM)

2

D25 20YL/VT/GY

PCI BUS (DDM ABS MEM EVIC)

3

D25 20YL/VT/DG (AZC)

PCI BUS (AZC)

4

D25 18YL/VT/DB

PCI BUS (RADIO)

5

D25 18YL/VT/OR

PCI BUS (ACM)

6

D25 20YL/VT/RD

PCI BUS (MIC)

7

-

-

8

D25 20YL/VT/WT

PCI BUS (BCM)

9

D25 20YL/VT

PCI BUS (DLC)

10

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

229

CONNECTOR PINOUTS

INPUT SPEED SENSOR (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T52 18RD/BK

INPUT SPEED SENSOR SIGNAL

2

T13 18DB/BK

SPEED SENSOR GROUND

LEFT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18VT/BK

BACK-UP LAMP FEED

2

-

-

3

L7 18BK/YL

PARK LAMP RELAY OUTPUT

4

L63 18DG/RD

LEFT TURN SIGNAL

5

Z1 18BK

GROUND

6

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

LINE PRESSURE SENSOR (4.7L) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z13 14BK/RD

GROUND

2

T138 14GY/LB

5V SUPPLY

3

T130 14VT/TN

LINE PRESSURE SENSOR SIGNAL

4

-

-

OUTPUT SPEED SENSOR (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T14 18LG/WT

OUTPUT SPEED SENSOR SIGNAL

2

T13 18DB/BK

SPEED SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

230

CONNECTOR PINOUTS
