Jeep Grand Cherokee WJ. Manual - part 1118





C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

231

CONNECTOR PINOUTS

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

C1 12DG

FUSED B(+)

2

40A

A149 12RD/TN

FUSED B(+)

3

50A

A145 10WT/RD

FUSED B(+)

4

40A

A10 12RD/DG

FUSED B(+)

5

30A

A30 14RD/WT

FUSED B(+)

5

30A

A30 14RD/WT (4.7L)

FUSED B(+)

6

30A

A14 14RD/DG

FUSED B(+)

7

50A

A147 10RD/GY

FUSED B(+)

8

40A

A1 12RD

FUSED B(+)

9

-

-

10

40A

A16 12GY (4.0L)

FUSED B(+)

11

-

-

12

50A

A146 10OR/WT

FUSED B(+)

13

-

-

14

40A

A2 12PK/BK

FUSED B(+)

15

50A

A148 10PK/WT

FUSED B(+)

16

10A

F142 18OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

16

10A

F142 18OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

17

-

-

18

15A

F62 18RD

FUSED B(+)

18

15A

F62 18RD

FUSED B(+)

19

10A

A7 14RD/BK

FUSED B(+)

20

-

-

21

15A

A17 18RD/BK

FUSED B(+)

22

-

-

23

-

-

24

20A

A62 16VT/WT

FUSED B(+)

25

20A

A20 12RD/DB

FUSED B(+)

26

15A

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

26

15A

F42 18DG/LG (EXCEPT 4.7L HIGH OUTPUT)

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

27

-

-

28

15A

T60 18BR (4.0L)

FUSED TRANSMISSION CONTROL RELAY OUTPUT

ENGINE STARTER MOTOR RELAY

CAV

CIRCUIT

FUNCTION

30

A1 12RD

FUSED B(+)

85

F45 20YL/RD (4.7L)

FUSED IGNITION SWITCH OUTPUT (START)

85

F45 20YL/RD

FUSED IGNITION SWITCH OUTPUT (START)

86

T41 20BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

87

T40 12LG

ENGINE STARTER MOTOR RELAY OUTPUT

87A

-

-

TRANSMISSION CONTROL RELAY

CAV

CIRCUIT

FUNCTION

30

A30 14RD/WT

FUSED B(+)

85

Z1 18BK (4.7L)

GROUND

86

K30 20PK/YL

TRANSMISSION CONTROL RELAY CONTROL

87

T16 14RD

TRANSMISSION CONTROL RELAY OUTPUT

87A

-

-

87

T16 14RD (4.7L)

TRANSMISSION CONTROL RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

232

CONNECTOR PINOUTS

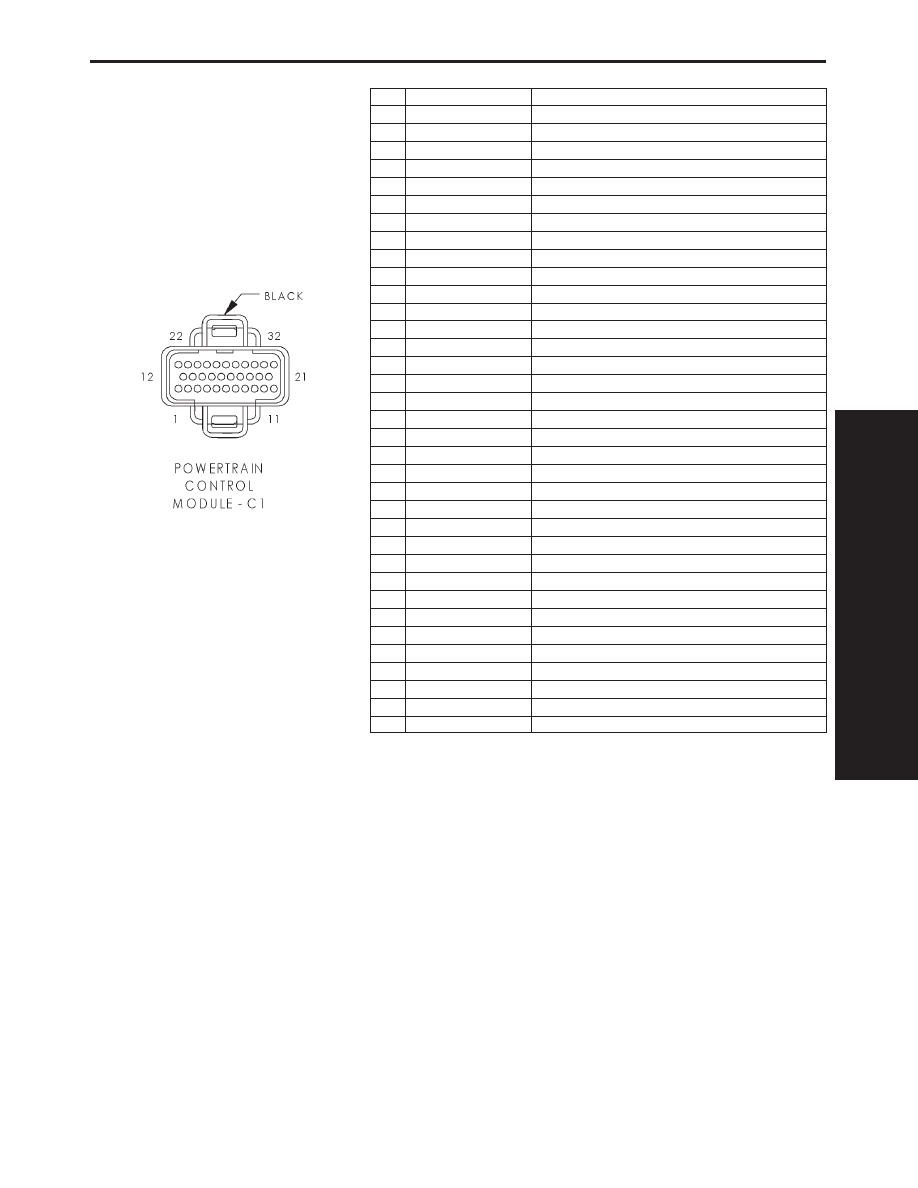

POWERTRAIN CONTROL MODULE C1 - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

K93 16TN/OR (4.0L)

COIL DRIVER NO. 3

1

K93 14TN/OR (4.7L)

COIL DRIVER NO. 3

2

F991 18OR/DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

K94 14TN/LG (4.7L)

COIL DRIVER NO. 4

4

K4 18BK/LB

SENSOR GROUND

5

K96 14TN/LB (4.7L)

COIL DRIVER NO. 6

6

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

7

K91 16TN/RD (4.0L)

COIL DRIVER NO. 1

7

K91 14TN/RD (4.7L)

COIL DRIVER NO. 1

8

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

9

K98 14LB/RD (4.7L)

COIL DRIVER NO. 8

10

K60 18YL/BK

IDLE AIR CONTROL NO. 2 DRIVER

11

K40 18BR/WT

IDLE AIR CONTROL NO. 3 DRIVER

12

-

-

13

-

-

14

-

-

15

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

16

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

18

K44 18TN/YL

CAMSHAFT POSITION SENSOR SIGNAL

19

K39 18GY/RD (4.0L)

IDLE AIR CONTROL NO. 1 DRIVER

19

K39 18GY/BK (4.7L)

IDLE AIR CONTROL NO. 1 DRIVER

20

K59 18VT/BK

IDLE AIR CONTROL NO. 4 DRIVER

21

K95 14TN/DG (4.7L)

COIL DRIVER NO. 5

22

A7 14RD/BK

FUSED B(+)

23

K22 18OR/RD

THROTTLE POSITION SENSOR SIGNAL

24

K241 18LG/RD

OXYGEN SENSOR 1/1 SIGNAL

25

K41 18BK/DG

OXYGEN SENSOR 1/2 SIGNAL

26

K141 18TN/WT

OXYGEN SENSOR 2/1 SIGNAL

27

K1 18DG/RD

MAP SENSOR SIGNAL

28

-

-

29

K341 18PK/WT (4.7L)

OXYGEN SENSOR 2/2 SIGNAL

30

-

-

31

Z11 14BK/WT

GROUND

32

Z12 14BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

233

CONNECTOR PINOUTS

POWERTRAIN CONTROL MODULE C2 - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

T54 18VT (4.0L)

TRANSMISSION TEMPERATURE SENSOR SIGNAL

2

K17 18DB/TN (4.7L)

FUEL INJECTOR NO. 7 DRIVER

3

-

-

4

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

5

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

6

K38 18GY

FUEL INJECTOR NO. 5 DRIVER

7

K97 14BR (4.7L)

COIL DRIVER NO. 7

8

K88 18PK (4.0L)

GOVERNOR PRESSURE SOLENOID CONTROL

9

K92 16TN/PK (4.0L)

COIL DRIVER NO. 2

9

K92 14TN/PK (4.7L)

COIL DRIVER NO. 2

10

K20 18DG

GENERATOR FIELD DRIVER

11

T22 18DG/LB (4.0L)

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

12

K58 18BR/DB

FUEL INJECTOR NO. 6 DRIVER

13

K18 18DB/GY (4.7L)

FUEL INJECTOR NO. 8 DRIVER

14

-

-

15

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

16

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

17

C24 18DB/PK (4.0L)

RADIATOR FAN RELAY CONTROL

17

C240 18DB/RD (4.7L)

ENGINE COOLANT TEMPERATURE

18

-

-

19

C18 18DB

A/C PRESSURE SIGNAL

20

-

-

21

T121 18BR/WT (4.0L)

3-4 SHIFT SOLENOID CONTROL

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

T13 18DB/BK (4.0L)

OUTPUT SPEED SENSOR SIGNAL

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SIGNAL

28

T14 18LG/WT (4.0L)

OUTPUT SPEED SENSOR GROUND

29

T25 18LG/RD (4.0L)

GOVERNOR PRESSURE SENSOR SIGNAL

30

K30 18PK/YL (4.0L)

TRANSMISSION CONTROL RELAY CONTROL

31

K6 18VT/BK

5V SUPPLY

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

234

CONNECTOR PINOUTS
