Jeep Grand Cherokee WJ. Manual - part 110

structural duct. Tighten the screws to 2.2 N·m (20 in.
lbs.).

(3) Position the passenger side courtesy lamp to

the lower tab of instrument panel C-channel cover
bracket.

(4) Install and tighten the screw that secures the

passenger side courtesy lamp to the lower tab of
instrument panel C-channel cover bracket. Tighten
the screw to 2.2 N·m (20 in. lbs.).

(5) Position the instrument panel wire harness

mounting tab to the passenger side outboard end of
the instrument panel C-channel cover bracket.

(6) Install and tighten the screw that secures the

instrument panel wire harness mounting tab to the
passenger side outboard end of the instrument panel
C-channel cover bracket. Tighten the screw to 2.2
N·m (20 in. lbs.).

(7) Engage

the

radio

antenna

coaxial

cable

retainer in the mounting hole in the instrument
panel wire harness mounting tab on the passenger
side outboard end of the instrument panel C-channel
cover bracket.

(8) Install the instrument panel into the vehicle.

Refer to Instrument Panel Assembly in the
Removal and Installation section of this group for the
procedures.

(9) Reconnect the battery negative cable.

INSTRUMENT PANEL INTERMEDIATE BRACKET

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the accelerator pedal assembly from

the shoulder studs on the dash panel. Refer to Accel-
erator Pedal in the Removal and Installation sec-
tion of Group 14 - Fuel System for the procedures.

(3) Remove the instrument panel from the vehicle.

Refer to Instrument Panel Assembly in the
Removal and Installation section of this group for the
procedures.

(4) Remove the one nut that secures the instru-

ment panel intermediate bracket to the stud on the
dash panel (Fig. 47).

(5) Remove the instrument panel intermediate

bracket from the two shoulder studs and the one
stud on the dash panel.

INSTALLATION

(1) Position the instrument panel intermediate

bracket to the two shoulder studs and the one stud
on the dash panel.

(2) Loosely install the one nut that secures the

instrument panel intermediate bracket to the one
stud on the dash panel.

(3) Install the instrument panel into the vehicle.

Refer to Instrument Panel Assembly in the
Removal and Installation section of this group for the
procedures.

(4) Install the accelerator pedal assembly onto the

shoulder studs on the dash panel. Refer to Acceler-
ator Pedal in the Removal and Installation section
of Group 14 - Fuel System for the procedures.

(5) Reconnect the battery negative cable.

Fig. 47 Instrument Panel Intermediate Bracket

Remove/Install

1 – STUD
2 – DASH PANEL
3 – NUT (2)
4 – INTERMEDIATE BRACKET
5 – NUT (2)
6 – ACCELERATOR PEDAL
7 – SHOULDER STUDS

8E - 42

INSTRUMENT PANEL SYSTEMS

WJ

REMOVAL AND INSTALLATION (Continued)

INSTRUMENT PANEL PLENUM BRACKET

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the instrument panel from the vehicle.

Refer to Instrument Panel Assembly in the
Removal and Installation section of this group for the
procedures.

(3) Place the instrument panel top down on a suit-

able work surface. Be certain to take the proper pre-
cautions to protect the top of the instrument panel
from any possible cosmetic damage.

(4) Remove the one screw that secures the plenum

bracket to the instrument panel steering column sup-
port bracket (Fig. 48).

(5) Remove the plenum bracket from the instru-

ment panel steering column support bracket.

INSTALLATION

(1) Position the plenum bracket to the instrument

panel steering column support bracket.

(2) Install and tighten the one screw that secures

the plenum bracket to the instrument panel steering
column support bracket. Tighten the screw to 11.8
N·m (105 in. lbs.).

(3) Install the instrument panel into the vehicle.

Refer to Instrument Panel Assembly in the
Removal and Installation section of this group for the
procedures.

(4) Reconnect the battery negative cable.

INSTRUMENT PANEL STEERING COLUMN
SUPPORT BRACKET

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the instrument cluster from the instru-

ment panel. Refer to Instrument Cluster in the
Removal and Installation section of this group for the
procedures.

(3) Remove the instrument panel plenum bracket

from the steering column support bracket. Refer to
Instrument

Panel

Plenum

Bracket

in

the

Removal and Installation section of this group for the
procedures.

(4) Remove the three screws that secure the

instrument panel wire harness mounting tabs to the
back of the steering column support bracket.

(5) Remove the two screws that secure the 16-way

data link connector to the instrument panel steering
column support bracket and remove the connector
from the bracket (Fig. 49).

Fig. 48 Instrument Panel Plenum Bracket Remove/

Install

1 – INSTRUMENT PANEL WIRE HARNESS
2 – PLENUM BRACKET
3 – STEERING COLUMN SUPPORT BRACKET
4 – SCREW

WJ

INSTRUMENT PANEL SYSTEMS

8E - 43

REMOVAL AND INSTALLATION (Continued)

(6) Remove the junction block and the body control

module from the instrument panel steering column
support bracket as a unit, but do not disconnect any
of the instrument panel wire harness connectors from
the unit. Refer to Junction Block in the Removal
and Installation section of Group 8O - Power Distri-
bution Systems for the procedures.

(7) From the face of the instrument panel, remove

the five screws that secure the steering column sup-
port bracket to the instrument panel structural duct.

(8) Remove the steering column support bracket

from the instrument panel structural duct.

INSTALLATION

(1) Position the steering column support bracket to

the instrument panel structural duct.

(2) From the face of the instrument panel, install

and tighten the five screws that secure the steering
column support bracket to the instrument panel
structural duct. Tighten the screws to 11.8 N·m (105
in. lbs.).

(3) Position the instrument panel wire harness

mounting tabs to the back of the steering column
support bracket.

(4) Install and tighten the three screws that secure

the instrument panel wire harness mounting tabs to
the back of the steering column support bracket.
Tighten the screws to 2.2 N·m (20 in. lbs.).

(5) Install the instrument panel plenum bracket

onto the steering column support bracket. Refer to
Instrument

Panel

Plenum

Bracket

in

the

Removal and Installation section of this group for the
procedures.

(6) Install the junction block and the body control

module onto the instrument panel steering column
support bracket as a unit. Refer to Junction Block
in the Removal and Installation section of Group 8O
- Power Distribution Systems for the procedures.

(7) Position the 16-way data link connector to the

instrument panel steering column support bracket.

(8) Install and tighten the two screws that secure

the 16-way data link connector to the instrument
panel steering column support bracket. Tighten the
screws to 2.2 N·m (20 in. lbs.).

(9) Install the instrument cluster onto the instru-

ment panel. Refer to Instrument Cluster in the
Removal and Installation section of this group for the
procedures.

(10) Reconnect the battery negative cable.

INSTRUMENT PANEL STRUCTURAL DUCT

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the instrument panel from the vehicle.

Refer to Instrument Panel Assembly in the
Removal and Installation section of this group for the
procedures.

(3) Place the instrument panel on a suitable work

surface. Be certain to take the proper precautions to
protect the instrument panel from any possible cos-
metic damage.

(4) Remove all of the individual components that

are secured to the instrument panel structural duct
as described in this service manual.

INSTALLATION

(1) Install all of the individual components that

were removed from the instrument panel structural
duct as described in this service manual.

(2) Install the instrument panel into the vehicle.

Refer to Instrument Panel Assembly in the
Removal and Installation section of this group for the
procedures.

(3) Reconnect the battery negative cable.

Fig. 49 Instrument Panel Steering Column Support

Bracket Remove/Install

1 – STRUCTURAL DUCT
2 – SCREWS (5)
3 – 16–WAY DATA LINK CONNECTOR
4 – STEERING COLUMN SUPPORT BRACKET

8E - 44

INSTRUMENT PANEL SYSTEMS

WJ

REMOVAL AND INSTALLATION (Continued)

INSTRUMENT PANEL SYSTEMS

TABLE OF CONTENTS

page

page

REMOVAL AND INSTALLATION

HEADLAMP LEVELING SWITCH. . . . . . . . . . . . . . 1

REAR FOG LAMP SWITCH. . . . . . . . . . . . . . . . . . 2

REMOVAL AND INSTALLATION

HEADLAMP LEVELING SWITCH

REMOVAL

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

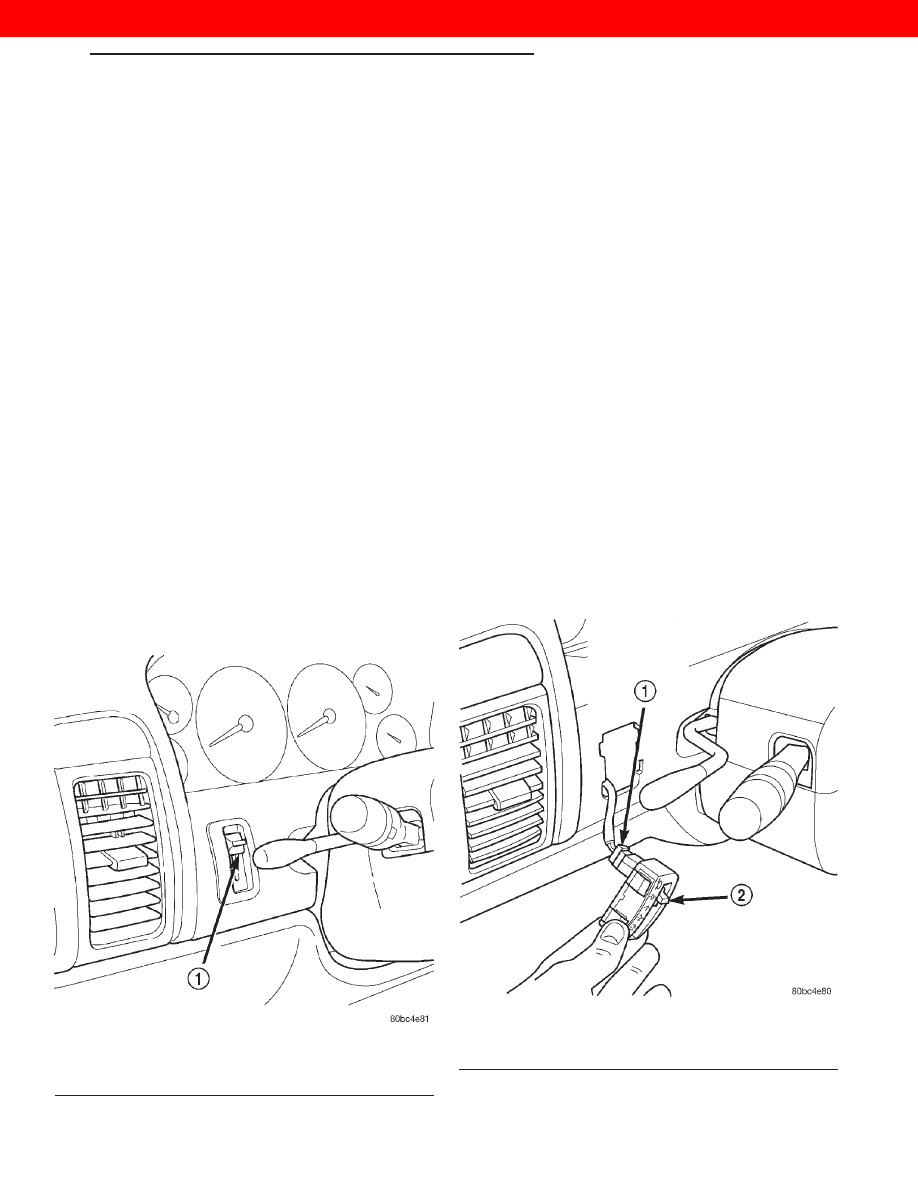

(1) Disconnect the negative battery cable.
(2) Position the tilt steering wheel in its fully low-

ered position.

(3) Using a trim stick or another suitable wide

flat-bladed tool, gently pry each of the four corners of
the cluster bezel away from the instrument panel far
enough to disengage the four retaining clips.

(4) Reach behind the cluster bezel to disconnect

the headlamp leveling switch electrical connector.

(5) Remove the cluster bezel from the vehicle and

depress the switch retaining tabs to remove it from
the bezel.

INSTALLATION

(1) Insert the headlamp switch electrical connector

through the hole in the cluster bezel.

(2) Install the instrument panel cluster bezel on

the I. P.

(3) Connect the headlamp leveling switch electrical

connector.

Fig. 1 Headlamp Leveling Switch Position &

Orientation

1 – HEADLAMP LEVELING SWITCH

Fig. 2 Installing Headlamp Leveling Switch

1 – HEADLAMP LEVELING SWITCH ELECTRICAL CONNECTOR
2 – HEADLAMP LEVELING SWITCH

WJ

INSTRUMENT PANEL SYSTEMS

8E - 1

2000 JEEP GRAND CHEROKEE
