Jaguar X-Type Sedan and Estate (Wagon). Manual - part 693

15. Detach the front of the steering gear cooling pipe.

16. Detach the rear of the steering gear cooling pipe.

Vehicles with automatic transmission

17. Remove the selector cable shield.

18. Detach the selector cable.

19. Disconnect the selector cable.

20. NOTE: Secure the selector cable using tie straps.

Detach the selector cable.

All vehicles

21. Install the special tool.

22. NOTE: Left-hand shown, right-hand similar.

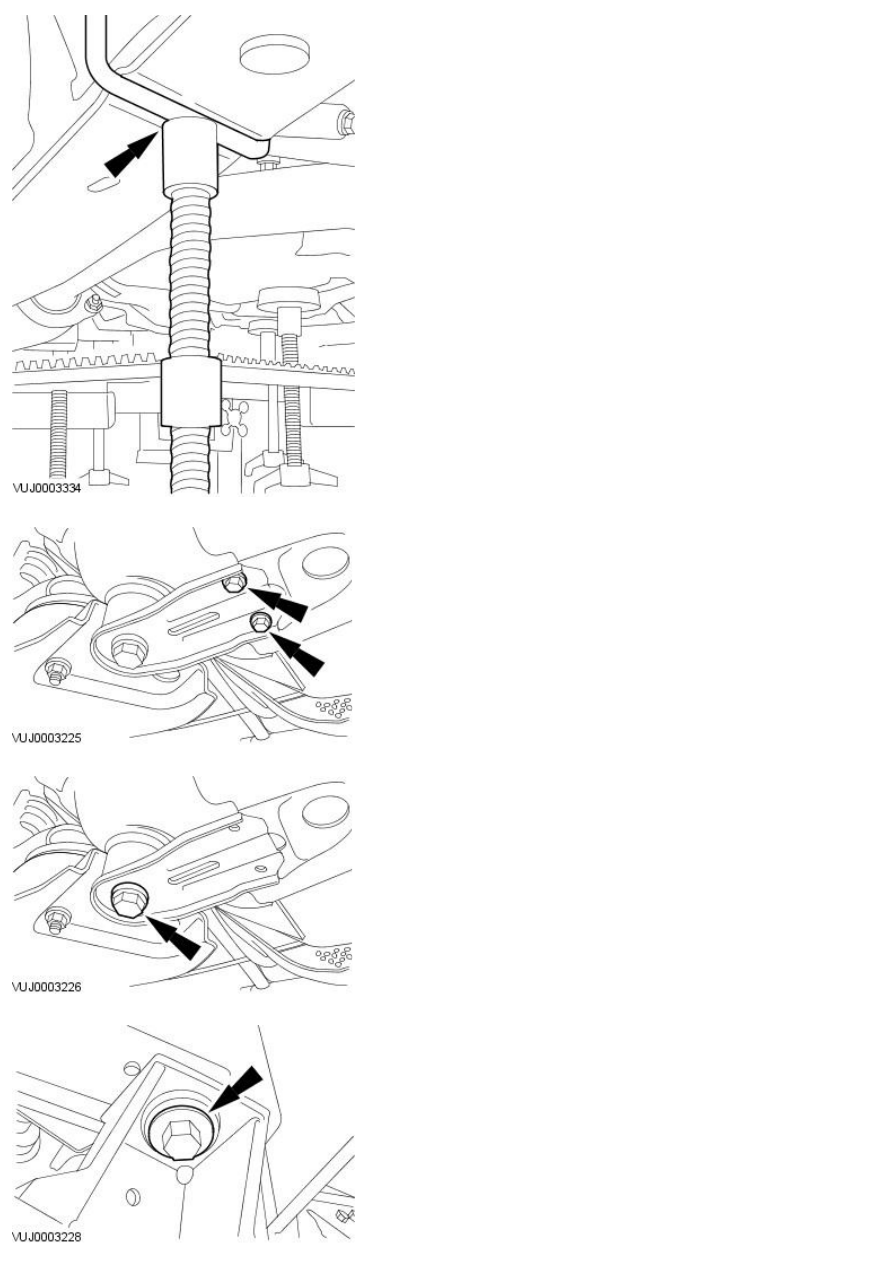

Position and adjust the special tool rear height adjuster.

23. NOTE: Right-hand shown, left-hand similar.

Position and adjust the special tool front height adjuster.

24. NOTE: Left-hand shown, right-hand similar.

Remove the front subframe reinforcement plate retaining bolts.

25. NOTE: Left-hand shown, right-hand similar.

Remove the front subframe rear mount retaining bolts.

26. NOTE: Right-hand shown, left-hand similar.

Remove the front subframe front mount retaining bolts.

27. Detach the steering gear supply pipe from the steering gear heat

shield mount bracket.

28. Detach the steering gear heat shield mount bracket.

29. Detach the right-hand side of the steering gear.

30. Detach the left-hand side of the steering gear.

31. Using suitable securing straps, secure the steering gear to the vehicle

body.
