Uni-Body, Subframe and Mounting System - Underbody Misalignment Check

General Procedures

Special Tool(s)

Alignment equipment

501-081

1. Raise and support the vehicle on a two post ramp. For additional

information, refer to Section

 100-02 Jacking and Lifting

.

2. Inspect all underbody structural members for cracks, twists or bends.

Check all welded connections for cracks. Inspect the support brackets for
looseness. Perform any necessary service or make replacements as
required.

3. Install the alignment pins supplied with special tool number HTJ1200-2

to the rear of the front subframe for the initial front subframe to vehicle
body alignment check.

4. Remove the alignment pins.

5.

CAUTION: Make sure the measuring equipment is used the right

way up as shown in the illustration.

The Z measurement is set on the special tool before the X measurement
is taken on the vehicle.

6.

CAUTION: Make sure the measuring equipment is used the right

way up as shown in the illustration.

• NOTE: Make sure the inner part of the measuring bar is fully retracted
and the lock fully tightened before any measurements are taken.

Take the X measurement.

1. Take the X measurement using the middle part of the

measuring bar.

2. If the middle part of the measuring bar locks into its fully

extended position, continue taking the X measurement on the
inner part of the measuring bar.

7. NOTE: The smallest diameter pin and bracket (D) is fitted to vehicles
with automatic transmission. The bracket is marked A.The larger diameter
pin and bracket (D) is fitted to vehicles with manual transmission. The
bracket is marked M.

• NOTE: Clean all the special tool mounting surfaces before installing the
special tools.

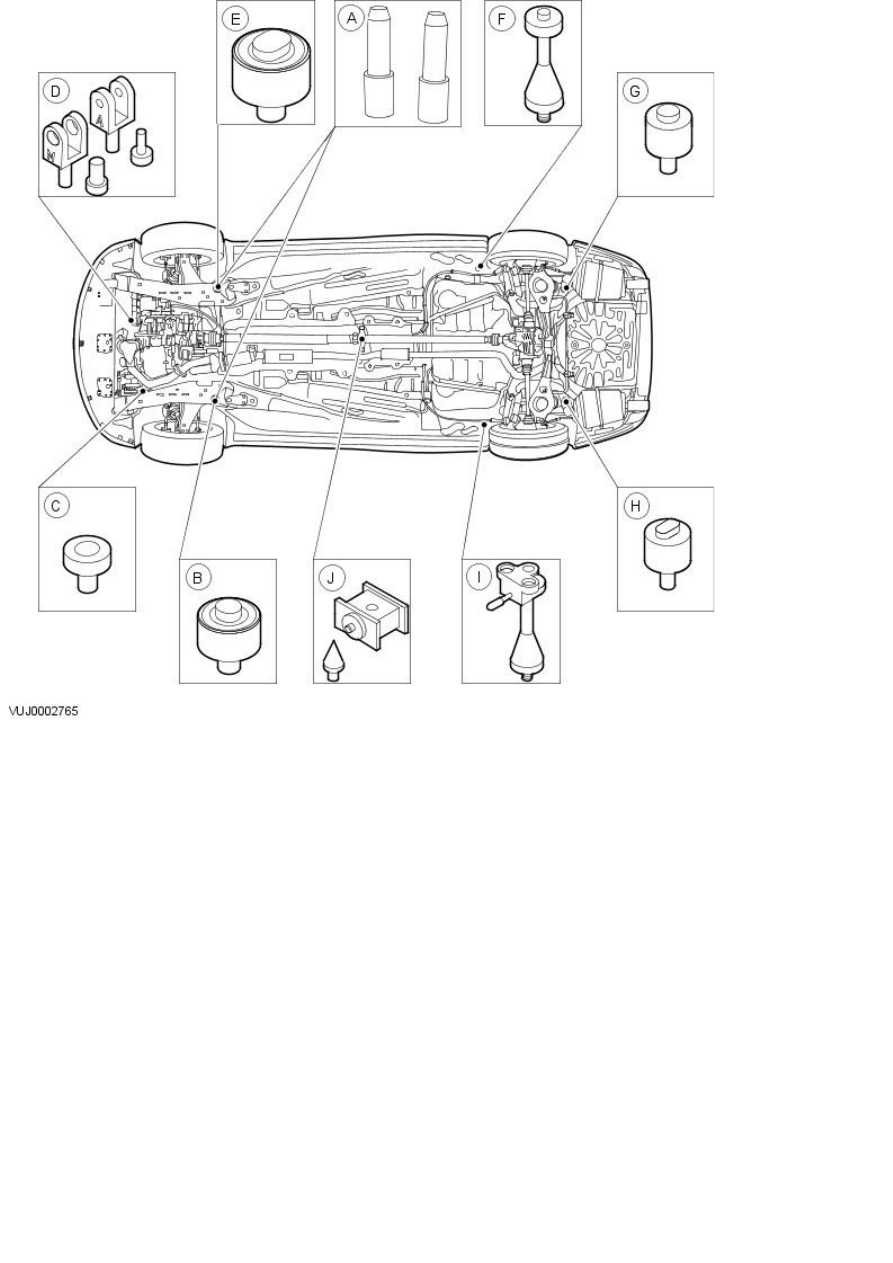

Install the special tools to the underside of the vehicle.

8. NOTE: The smallest diameter pin and bracket (D) is fitted to vehicles
with automatic transmission. The larger diameter pin and bracket (D) is
fitted to vehicles with manual transmission.

• NOTE: Clean all the special tool mounting surfaces before installing the
special tools.

Install the special tools to the underside of the vehicle.

9.

CAUTION: When installing or removing the special tool make sure

the brake pipes are not damaged or detached from the retaining clips.

Adjust the steady screw to the front of the wheel knuckle to stabilize
the special tool to the underside of the vehicle.

10. Underbody dimension tolerances are ± 2 mm (0.08 inch).
