Jaguar X-Type Sedan and Estate (Wagon). Manual - part 694





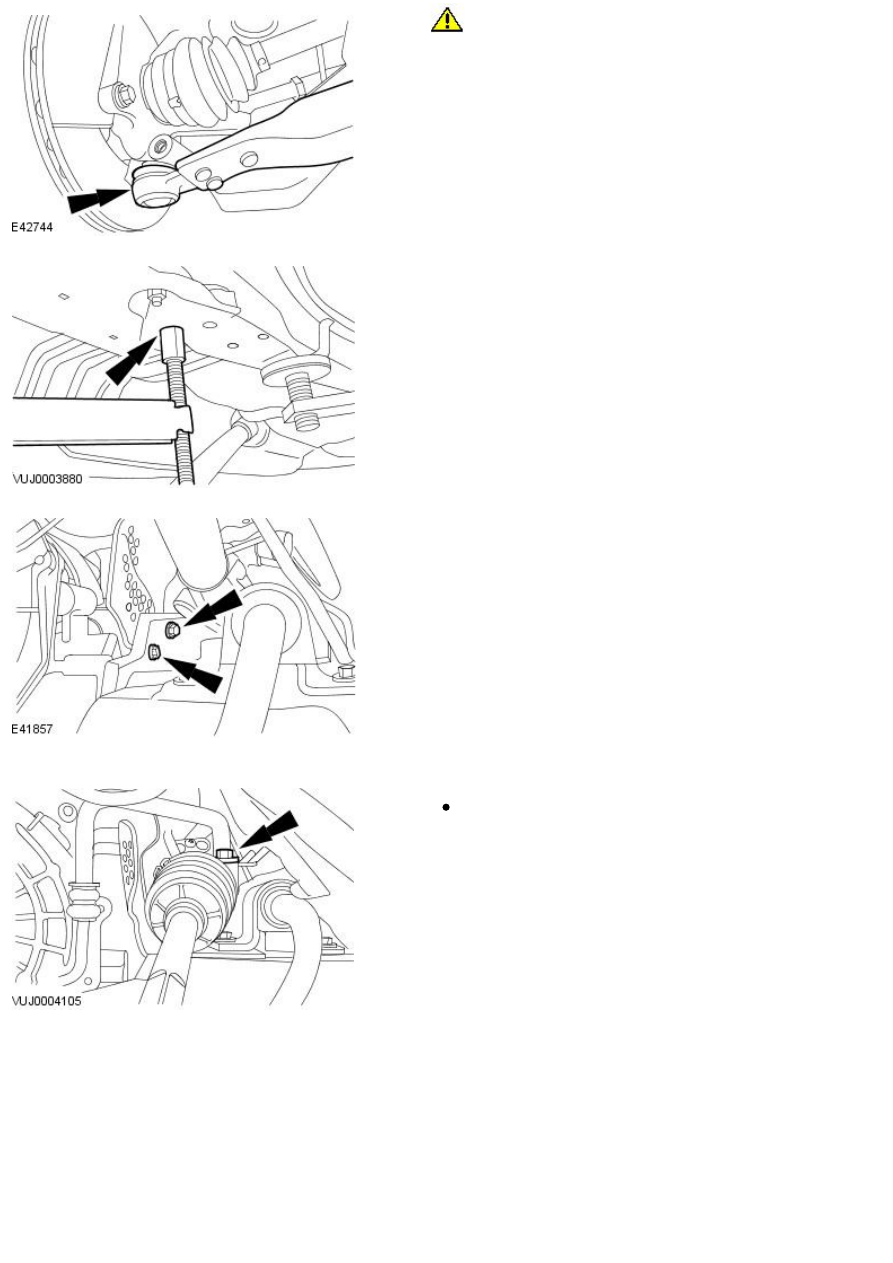

32. Remove the steering gear heat shield lower retaining bolts.

33.

CAUTION: To prevent damage to the lower arm bushing, detach

the lower arm ball joint as the subframe is being lowered. Failure to follow
this instruction may result in damage to the vehicle.

• NOTE: Right-hand shown, left-hand similar.

Detach the lower arm.

34.

W ARNING: Rotate the special tool height adjustment valve

slowly. Failure to follow this instruction may result in personal injury.

Remove the subframe.

Rotate the special tool height adjustment valve counter clockwise.

Lower the special tool.

Installation

All vehicles

1.

W ARNING: Raise the special tool platform slowly. Failure to follow

this instruction can result in personal injury.

Install the subframe.

Raise the special tool platform.

2.

CAUTION: To prevent damage to the lower arm bushing, attach

the lower arm ball joint as the subframe is being raised. Failure to follow
this instruction may result in damage to the vehicle.

• NOTE: Right-hand shown, left-hand similar.

Attach the lower arm.

3. NOTE: Left-hand shown, right-hand similar.

Make sure the special tool rear height adjuster aligns into the locating
hole in the vehicle floor pan.

4. Install the steering gear heat shield lower retaining bolts.

5. Remove the steering gear securing straps.

6. Attach the left-hand side of the steering gear.

Tighten to 133 Nm.

7. Attach the right-hand side of the steering gear.

Tighten to 133 Nm.

8. Attach the steering gear heat shield mount bracket.

9. Attach the steering gear supply pipe to the steering gear heat shield

mount bracket.

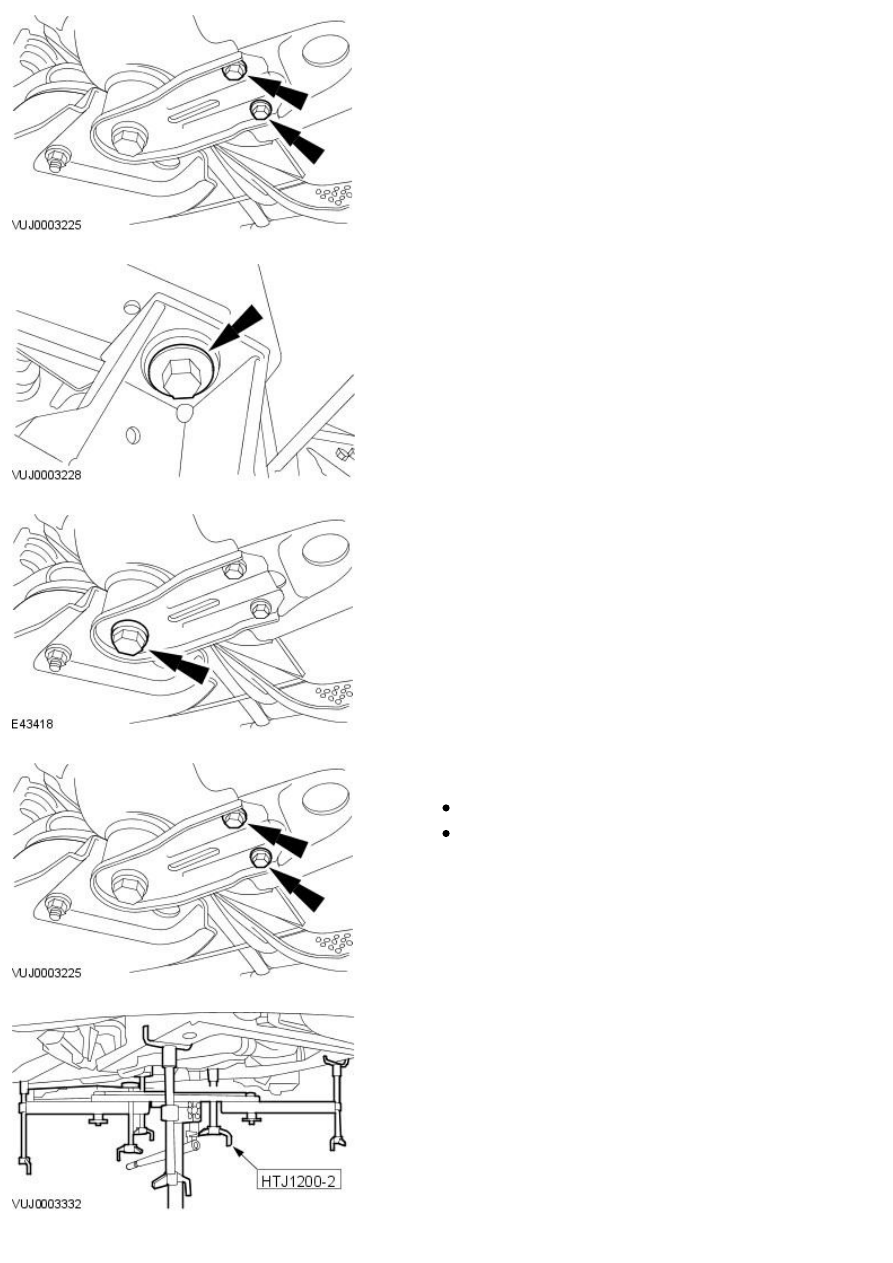

10. NOTE: Right-hand shown, left-hand similar.

Loosely install the front subframe front mount retaining bolt.

11. NOTE: Left-hand shown, right-hand similar.

Loosely install the front subframe rear mount retaining bolts.

12. NOTE: Left-hand shown, right-hand similar.

Loosely install the front subframe reinforcement plate retaining bolts.

13. NOTE: Right-hand shown, left-hand similar.

Tighten to 142 Nm.

14. NOTE: Left-hand shown, right-hand similar.

Tighten to 142 Nm.

15. NOTE: Left-hand shown, right-hand similar.

Tighten the front subframe reinforcement bolts.

M8 to 35 Nm.

M10 to 70 Nm.

16. Remove the special tool.

Vehicles with automatic transmission
