Jaguar X-Type Sedan and Estate (Wagon). Manual - part 658





Published: 11-May-2011

Wipers and Washers - Windshield Washer Reservoir

Removal and Installation

Removal

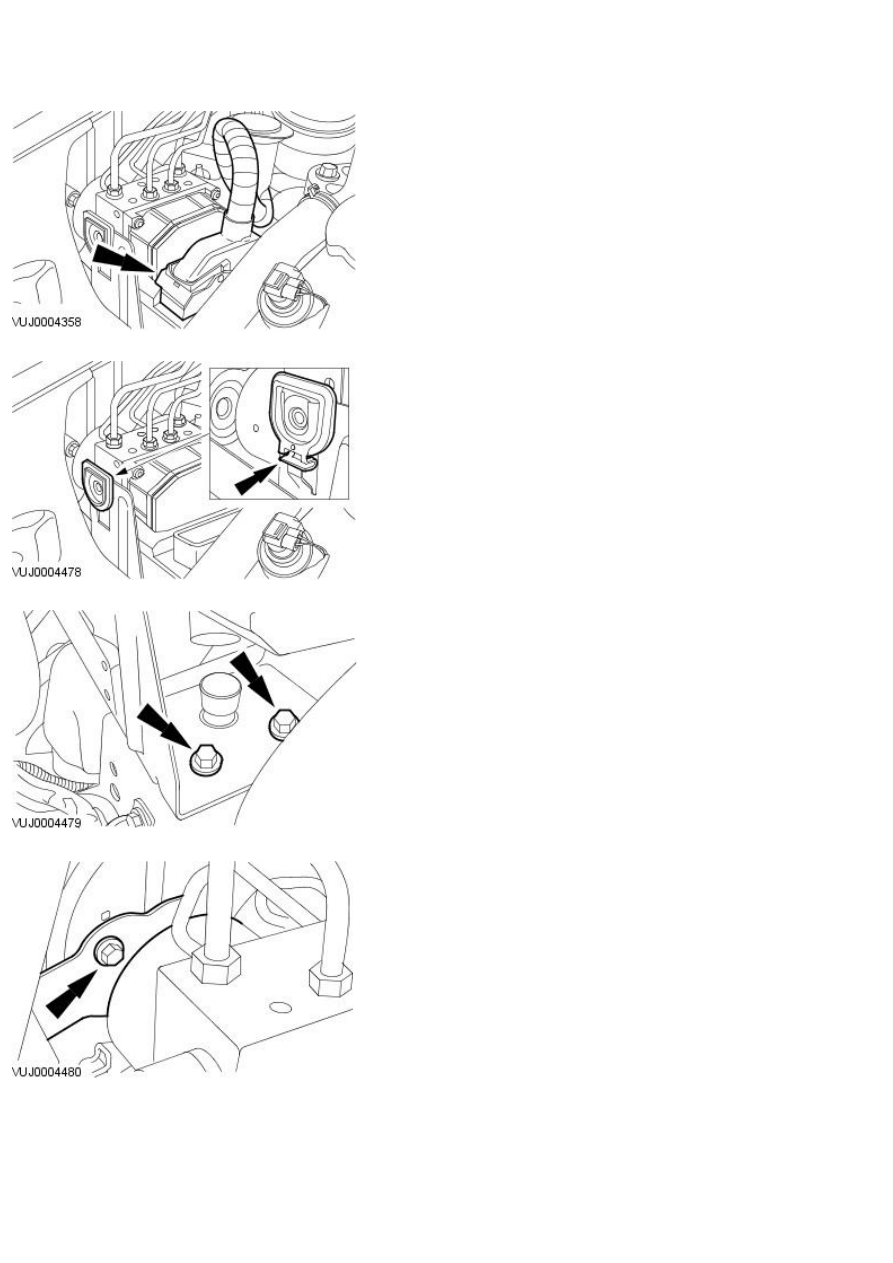

1. Disconnect the ABS electrical connector.

2. Detach the ABS module.

3. Remove the ABS module support bracket retaining bolts.

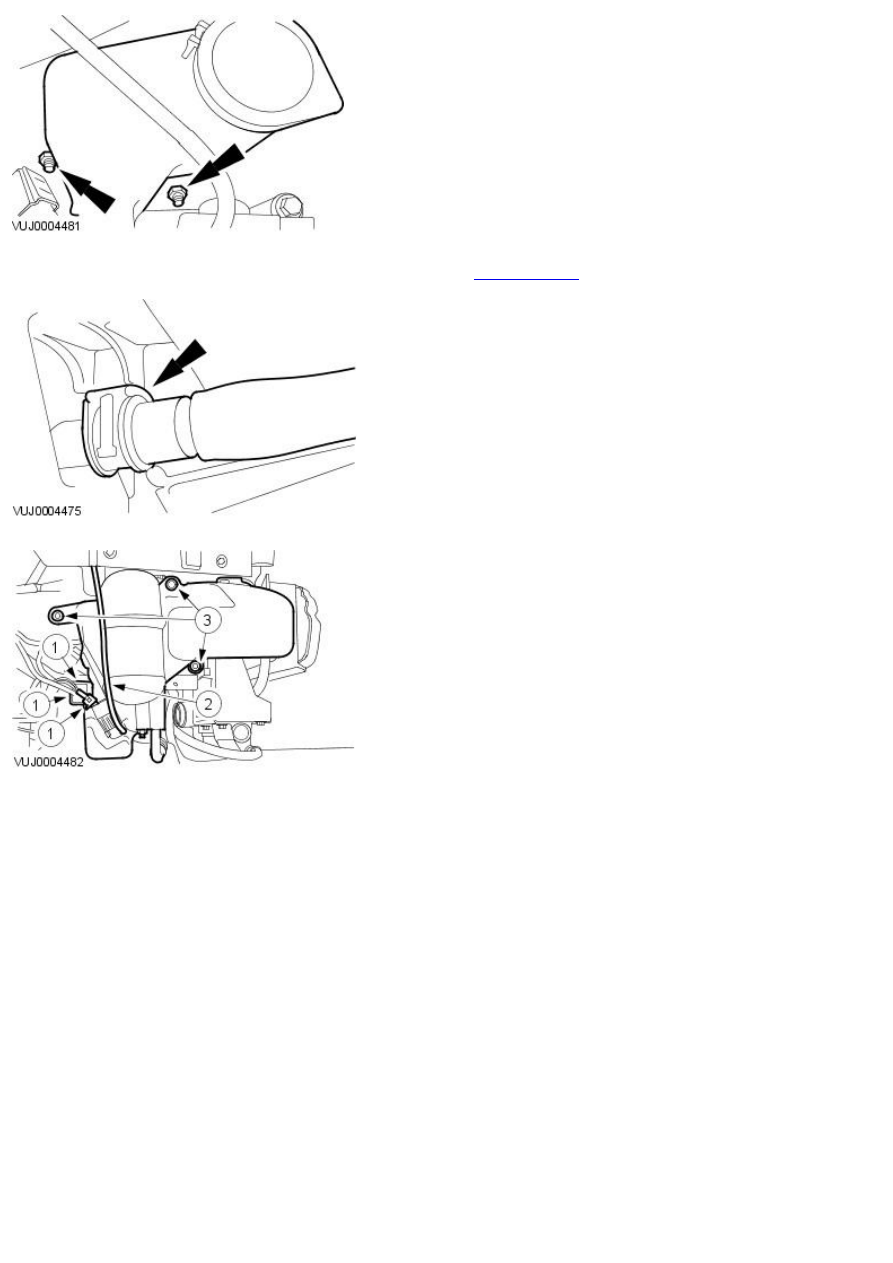

4. Remove the ABS module support bracket.

5. Remove the reservoir filler neck.

6. Remove the front bumper cover. For additional information, refer to

Section

 501-19 Bumpers

.

7. Disconnect the headlamp washer supply hose.

8. Remove the reservoir.

1. Disconnect the washer pump, headlamp washer pump and fluid

level switch electrical connectors.

2. Disconnect the washer pump supply hose.

3. Remove the reservoir.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Wipers and Washers - Windshield Wiper Motor

Removal and Installation

Removal

1. Remove the mounting arm and pivot shaft assembly. For additional

information, refer to

Mounting Arm and Pivot Shaft

.

2. Remove the wiper motor.

Installation

1. To install, reverse the removal procedure.

Tighten to 8 Nm.

2. Tighten to 18 Nm.

Published: 11-May-2011

Wipers and Washers - Wiper Mounting Arm and Pivot Shaft

Removal and Installation

Removal

1. Remove the plenum cover. For additional information, refer toSection

501-02 Front End Body Panels

.

2. Detach the mounting arm and pivot shaft assembly.

3. Remove the mounting arm and pivot shaft assembly.

Installation

1. To install, reverse the removal procedure.

Tighten to 8 Nm.
