Wipers and Washers - Wiper Pivot Arm

Removal and Installation

Special Tool(s)

Remover - windscreen wiper

501-065

Removal

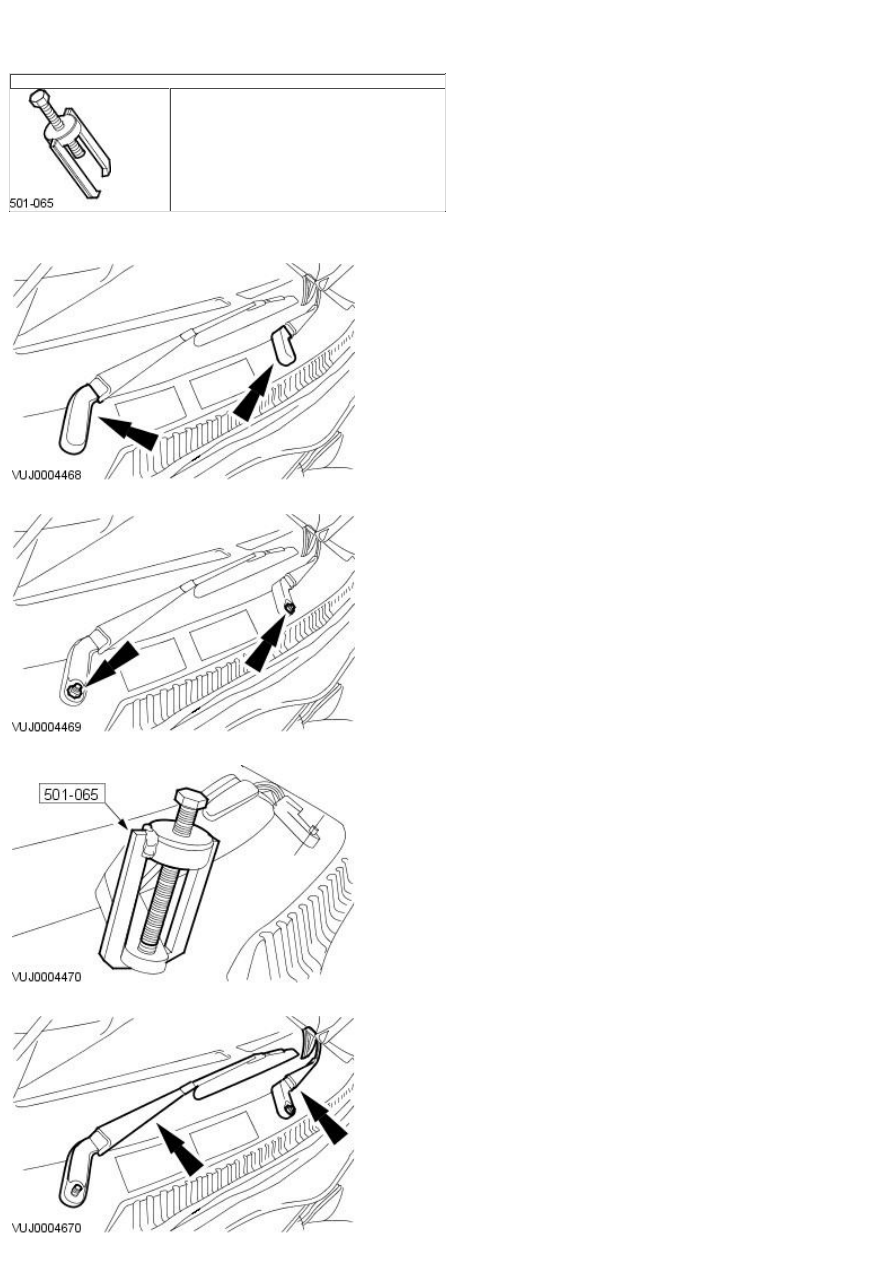

1. Remove the wiper arm nut covers

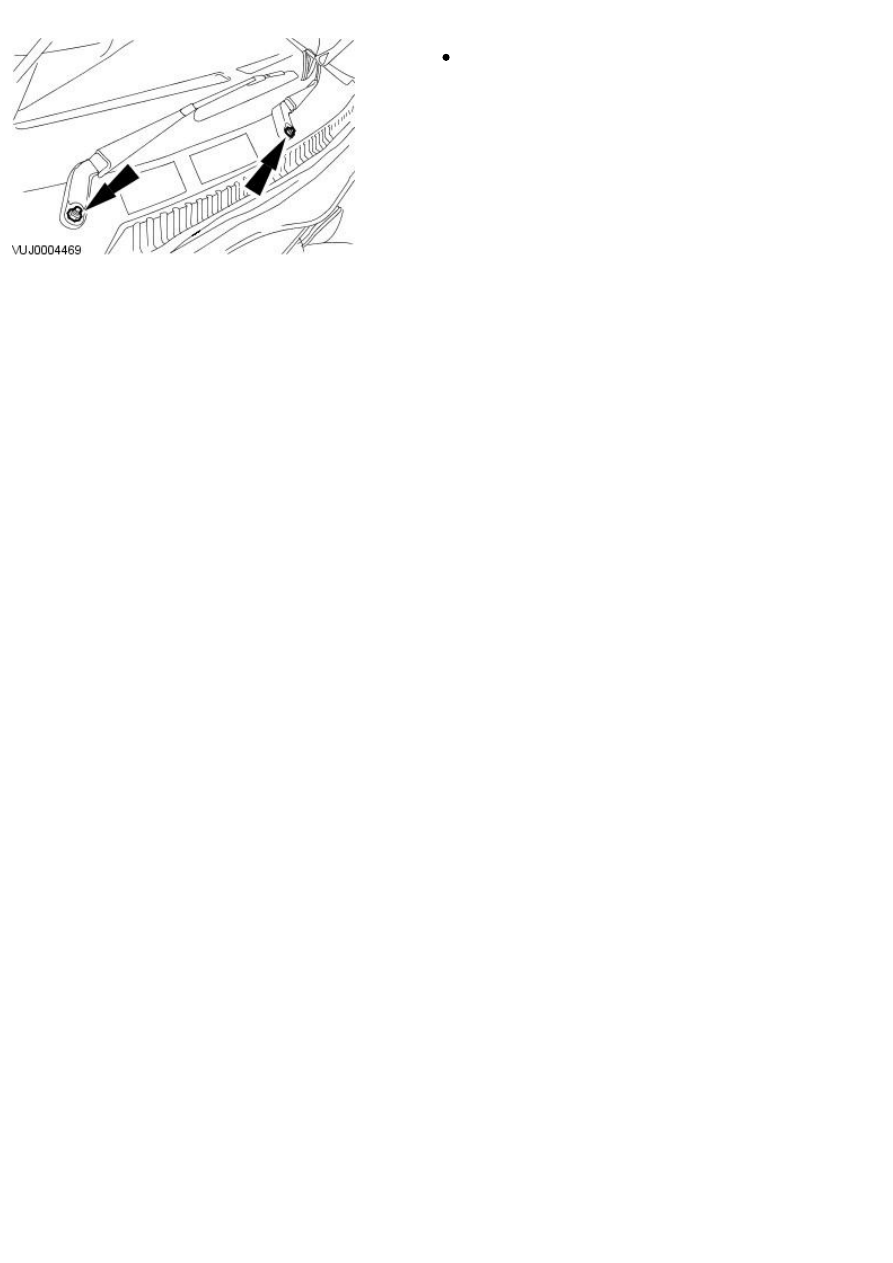

2. Remove the wiper arm nuts.

3. Using the special tool, detach the wiper arms.

4. Remove the wiper arms

Installation

1. To install, reverse the removal procedure.

Tighten to 17 Nm.

Published: 11-May-2011

Roof Opening Panel -

Torque Specifications

Description

Nm

lb-ft

lb-in

Roof opening panel frame retaining bolts

9

-

80

Roof opening panel bracket retaining bolts

9

-

80

Roof opening panel motor retaining bolts

3

-

27

Roof opening panel glass retaining screws

3

-

27

Published: 11-May-2011

Roof Opening Panel - Roof Opening Panel

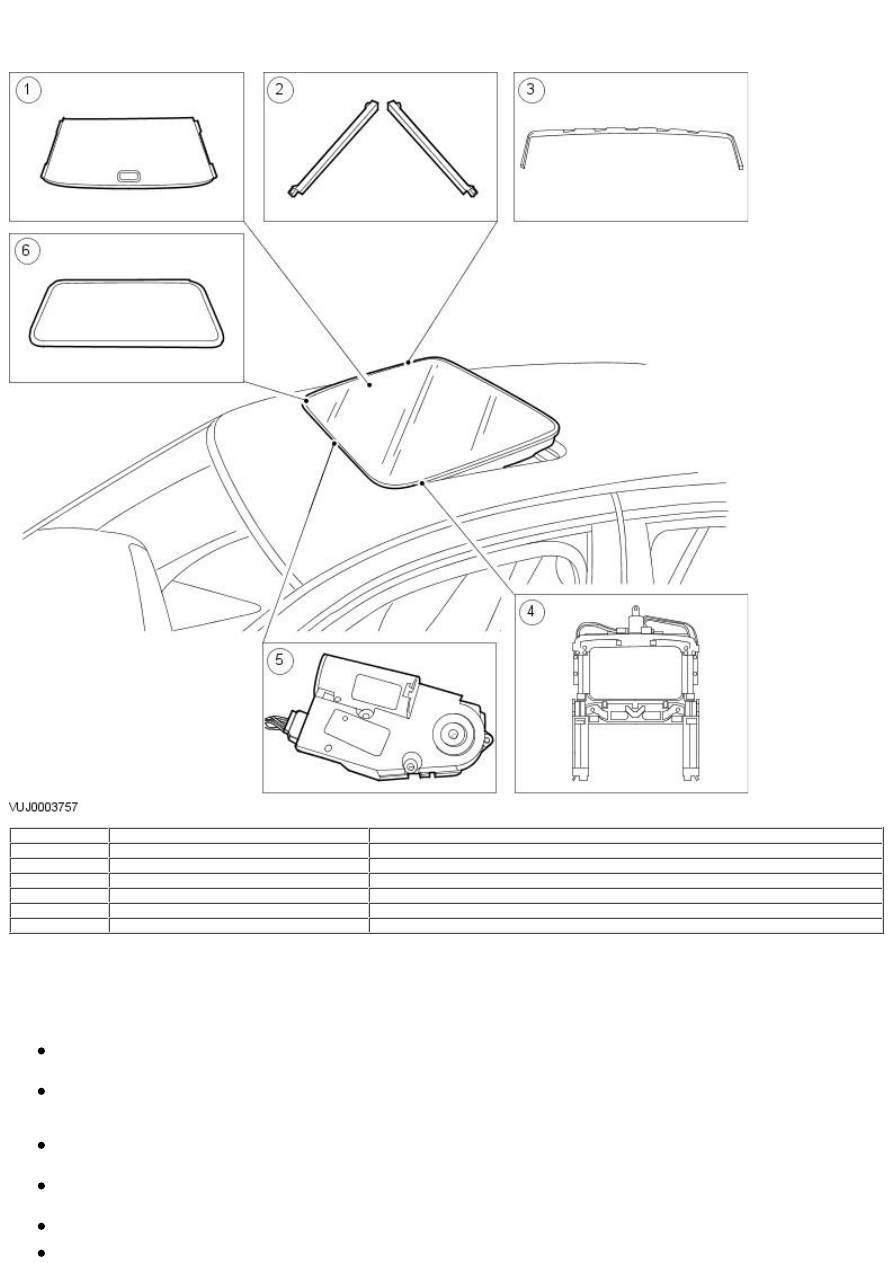

Description and Operation

Item

Part Number

Description

1

—

Roof opening panel shield

2

—

Lifter arms

3

—

Air deflector

4

—

Roof opening panel frame

5

—

Roof opening panel motor

6

—

Roof opening panel glass

The roof opening panel is available as an option. The roof opening panel control module controls the roof opening panel. The roof opening
panel motor and module are not available separately. The roof opening panel may be operated from the roof opening panel switch or the
global close function.

Roof Opening Panel Switch Operation

The system operates as follows from the roof opening panel switch:

Press the rear of the switch to the first detent with the roof opening glass in the closed position.

- The roof opening glass opens rearward until the roof opening panel switch is released or the roof opening panel glass reaches
the full open position.

Press the rear of the switch to the second detent with the roof opening panel glass in the closed position.

- Activates the express open feature.
- The roof opening glass will slide rearward until the roof opening panel switch is pressed in any direction or the roof opening
glass reaches the full open position.

Press the front of the switch to the first detent with the roof opening panel glass in the closed position.

- The roof opening panel glass will vent up until the roof opening panel switch is released or the roof opening panel glass reaches
the full vent up position.

Press the front of the switch to the second detent with the roof opening glass in the closed position.

- The roof opening glass will vent up until the roof opening glass reaches the full vent up position or the switch is pressed in any
direction.

Press the front of the switch to the first detent with the roof opening glass in a rearward open position.

- The roof opening glass will slide forward until the roof opening glass reaches the fully closed position or the switch is released.

Press the front of the switch to the second detent with the roof opening glass in a rearward position.
