Wipers and Washers - Headlamp Washer Pump

Removal and Installation

Removal

1. Remove the wheel and tire. For additional information, refer to Section

204-04 W heels and Tires

.

2. Detach the wheel arch liner.

3. Remove the undertray. For additional information, refer toSection

501-02 Front End Body Panels

.

4. Disconnect the headlamp washer supply hose.

5. Remove the headlamp washer pump.

1. Disconnect the headlamp washer pump electrical connector.

2. Remove the headlamp washer pump.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Wipers and Washers - Rain Sensor

Removal and Installation

Removal

1. Remove the interior rear view mirror. For additional information, refer to

Section

 501-09 Rear View Mirrors

.

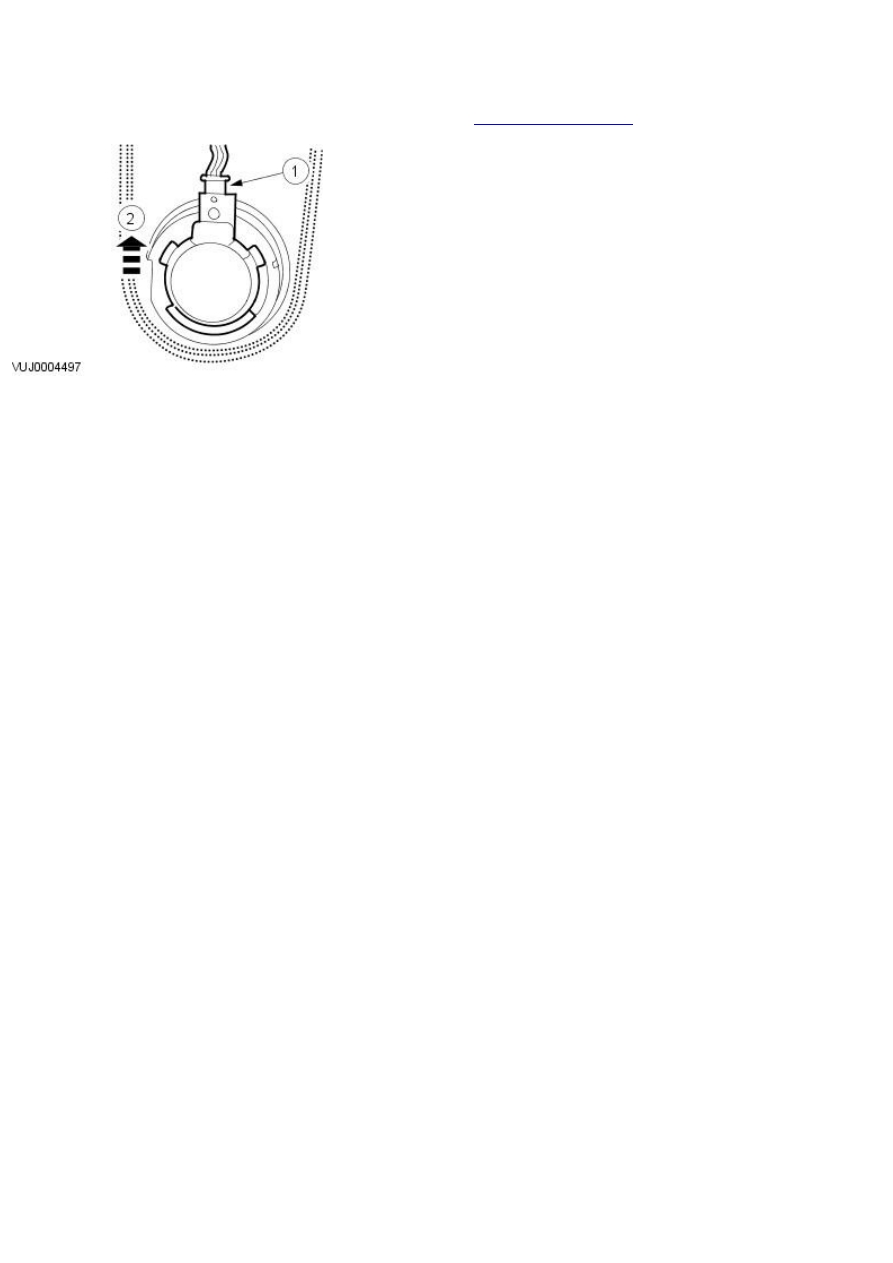

2. Remove the moisture sensor.

1. Disconnect the moisture sensor electrical connector.

2. Remove the moisture sensor.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Wipers and Washers - Rain Sensor Module

Removal and Installation

Removal

1. Remove the cowl side trim panel. For additional information, refer

toSection

 501-05 Interior Trim and Ornamentation

.

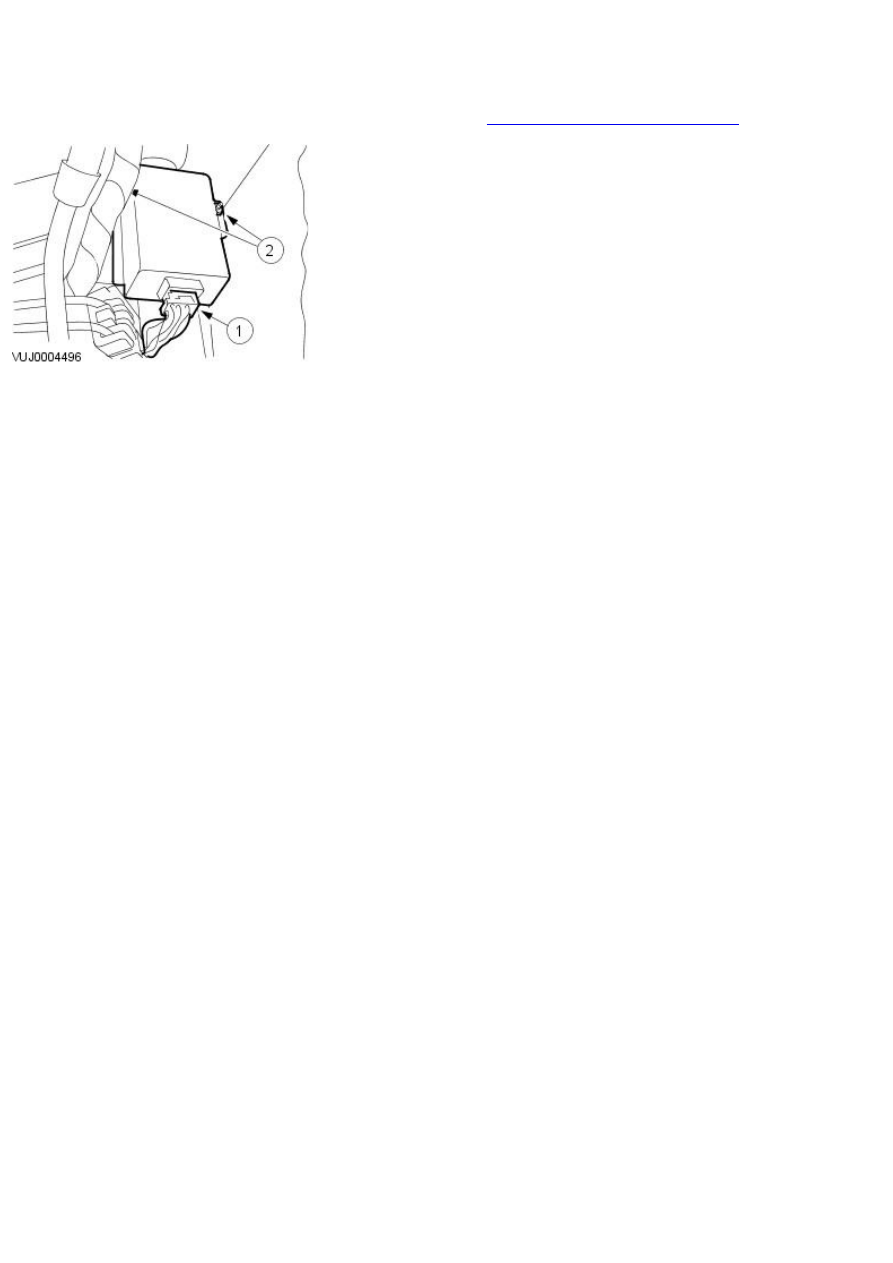

2. Remove the rain sensor module.

1. Disconnect the rain sensor module electrical connector.

2. Remove the rain sensor module.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Wipers and Washers - Rear Window Wiper Motor

Removal and Installation

Removal

1. Remove the liftgate trim panel.

For additional information, refer to:

Liftgate Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).

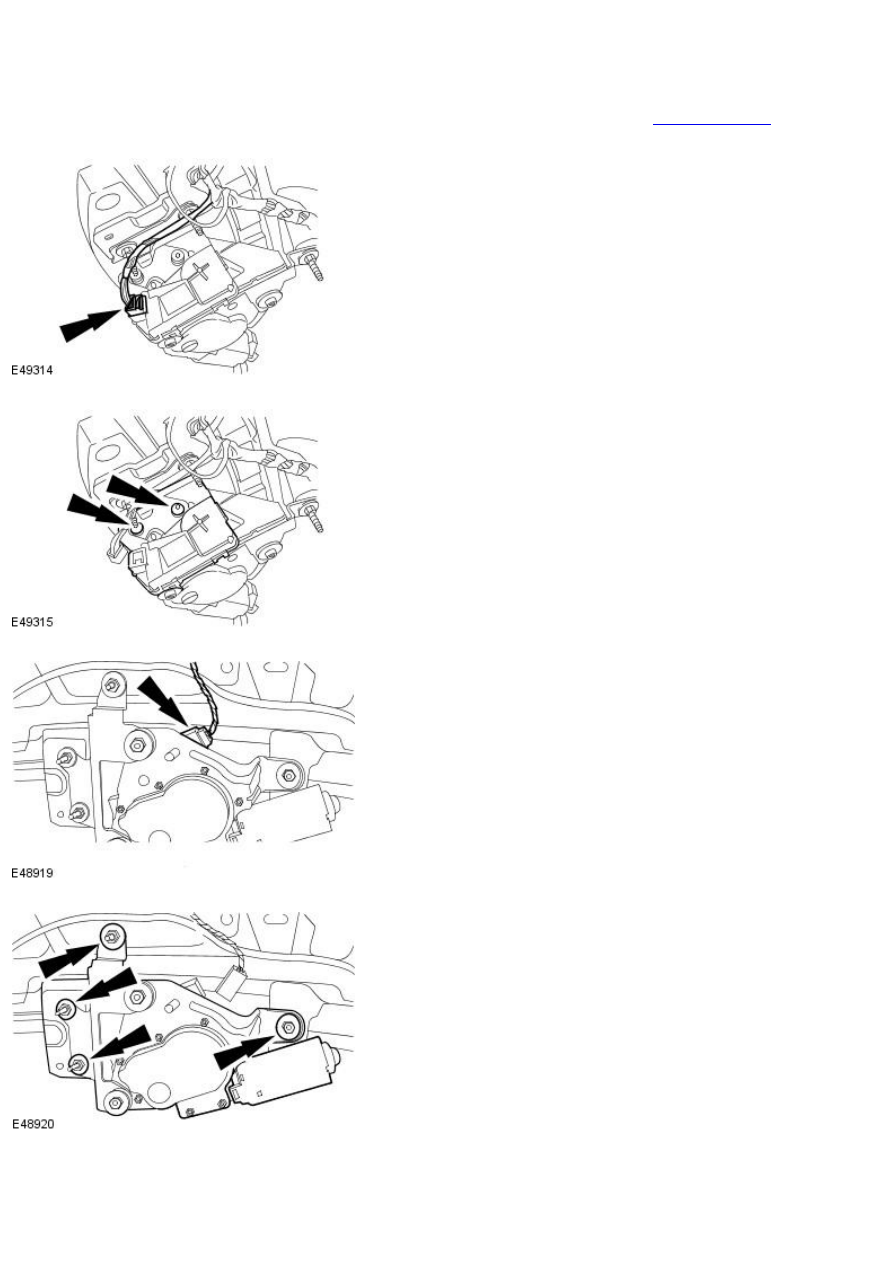

2. Disconnect the liftgate window glass latch actuator electrical connector.

3. Remove the liftgate window glass latch actuator.

4. Disconnect the rear window wiper motor electrical connector.

5. Remove the rear window wiper motor.

Installation
