Jaguar X-Type Sedan and Estate (Wagon). Manual - part 655

Published: 11-May-2011

Wipers and Washers -

Torque Specifications

Description

Nm

lb-ft

lb-in

Front mounting arm and pivot shaft retaining bolts

8

-

71

Front wiper motor retaining screws

8

-

71

Front wiper motor shaft retaining nut

18

13

-

Front wiper arm retaining nuts

17

13

-

Rear window wiper pivot arm retaining nut

7

-

62

Rear wiper motor retaining nuts

8

-

71

Liftgate window glass latch actuator retaining bolts

8

-

71

Published: 11-May-2011

Wipers and Washers - Wipers and Washers

Description and Operation

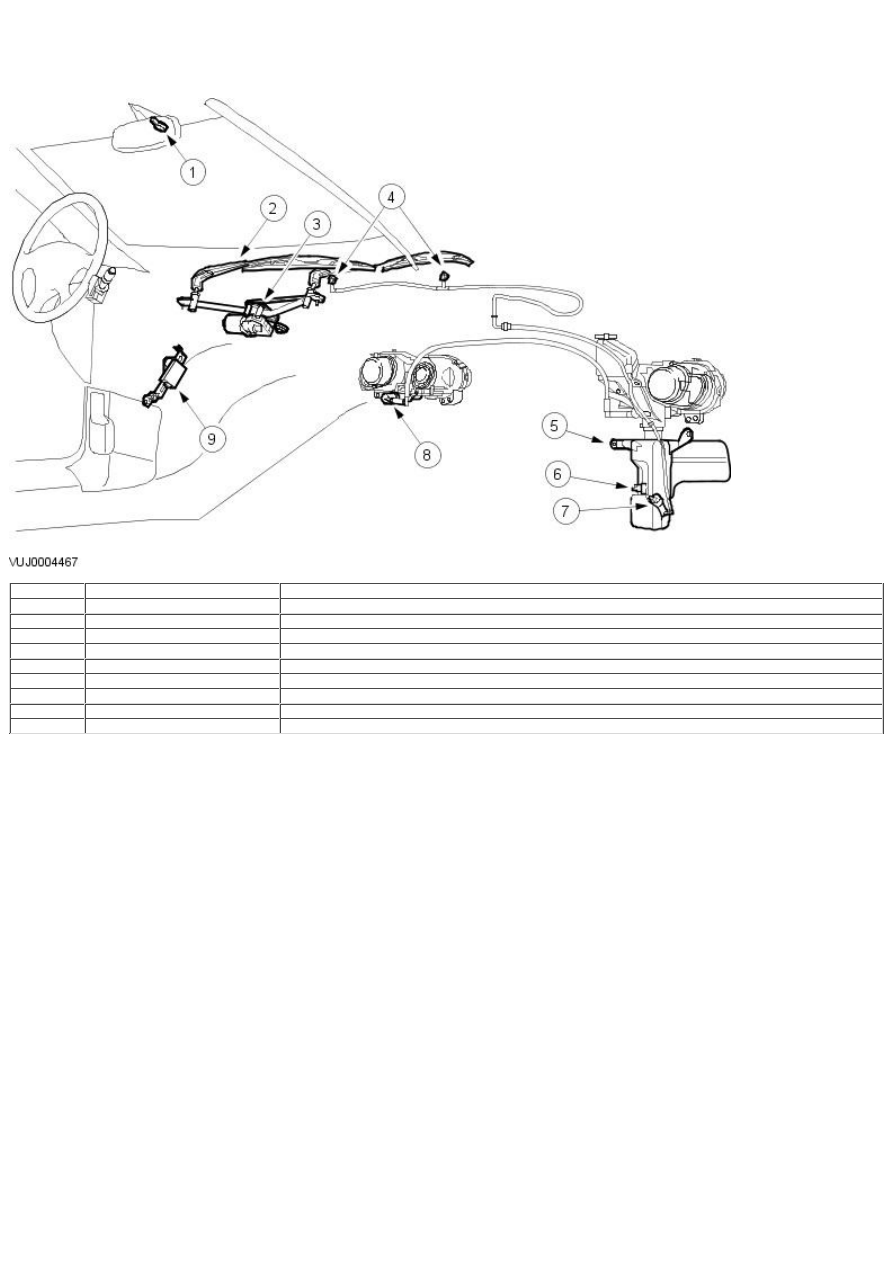

All vehicles

Item

Part Number

Description

1

—

Moisture sensor

2

—

W iper pivot arms/wiper blades

3

—

Mounting arm and pivot shaft

4

—

W indscreen washer jets

5

—

Reservoir

6

—

Reservoir level switch

7

—

W indsheild washer pump

8

—

Headlamp washer assembly (if equipped)

9

—

Rain sensor module

The wipers and washers system consist of the following components, wipers and washers, mounting arm and pivot shaft, wiper motor,
reservoir and washer pump, a headlamp washing system is available as an additional option.

The wipers have two speed control, low and high, and an intermittent wipe mode. The wipers will park automatically irrespective of their
position when the OFF position of the ignition or control switch is selected.

Within wiper and washer system the following features can be attained, adjustable interval intermittent wiping, programmable wash and
wipe sequencing and moisture sensitive wiping. The system and features are centrally controlled by the GEM (generic electronics module).

The intermittent wiping has seven speed settings, 3, 6, 9, 12, 15, 18 seconds and speed dependent. The driver also has the capacity to
adjust these via a switch with seven settings.

The programmable wash and wipe sequence is driver controlled. With a depression of the wash/wipe switch between 40 milliseconds and
1.2 seconds the wash pump will be activated for a duration of 1.2 seconds. W hen the wash/wipe switch is depressed for longer than 1.2
seconds the wash pump will be activated for the duration of switch depression, a 10 second duration is the maximum available. The wiping
system is automatically activated with the depression of the wash switch.

Where fitted, moisture sensitive wiping will be initiated when the vehicle is running and not in the PARK or NEUTRAL gear selection (gear
engaged on manual vehicles). The wiper switch must be in the AUTO position.

Wagon

Item

Part Number

Description

1

-

Rear window washer jet

2

-

Reservoir

3

-

W indsheild and rear window washer motor

4

-

Rear window wiper motor

5

-

Rear wiper mounting arm

6

-

Rear window wiper pivot arm/wiper blade

The rear wiper and washer system consist of the following components, wipers and washers, pivot arm, wiper motor, reservoir (uses
standard front washer reservoir) and washer pump.

The washer pump directs the washer fluid to the rear washer jet or the front washer jets via a directional valve.

The wiper motor has a rotating disk with a slot. The pivot arm has a pin. The movement of the arm is ensured through the engagement of
the pin in the slot when the glass is closed. The latch actuator is fixed with 2 fixings on the latch bracket. It is driven electrically by switch
on rear glass handle.

The rear wiper and washer is controlled by pushing the wash/wipe stalk forward, position one for the wipers and position two for the
washers.

Published: 11-May-2011

Wipers and Washers - Wipers and Washers

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern.

1.

2. Visually inspect for obvious signs of mechanical or electrical damage.

2.

Visual Inspection Chart

Mechanical

Electrical

W iper arms for damage
W iper linkage for damage
W iper blades for cuts
Pipe(s) for blockages

W iring harness for damage or corrosion
Electrical connector(s)
Switch(s)
Motor(s)
Relay(s)
Fuse(s)
Module

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved Diagnostic System.

4.
