Handles, Locks, Latches and Entry Systems - Liftgate Window Glass Release Switch

Removal and Installation

Removal

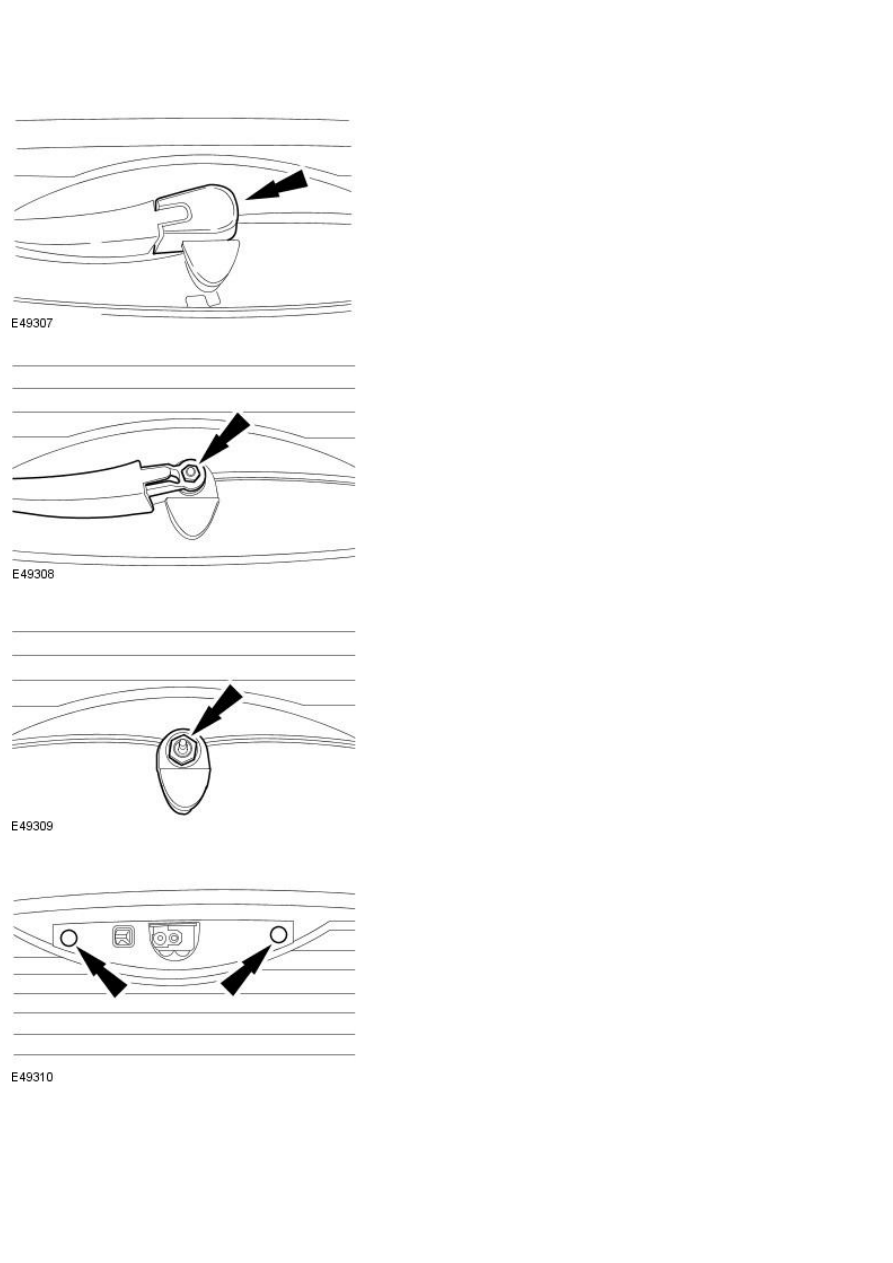

1. Remove the rear window wiper pivot arm retaining nut cover.

2. Remove the rear window wiper pivot arm.

3. Remove the liftgate window glass release switch retaining nut.

4. Remove the rear wiper mounting arm cover retaining nut trim covers.

5. Remove the rear wiper mounting arm cover.

6. Remove the rear wiper mounting arm.

7. Remove the liftgate window glass release switch.

Disconnect the liftgate window glass release switch electrical
connector.

Installation

1. Install the liftgate window glass release switch.

Connect the liftgate window glass release switch electrical
connector.

2. Install the rear wiper mounting arm.

Tighten to 8 Nm.

3. Install the rear wiper mounting arm cover.

4. Install the rear wiper mounting arm cover retaining nut trim covers.

5. Install the liftgate window glass release switch retaining nut.

Tighten to 9 Nm.

6. Make sure the rear wiper mounting arm is in the parked position.

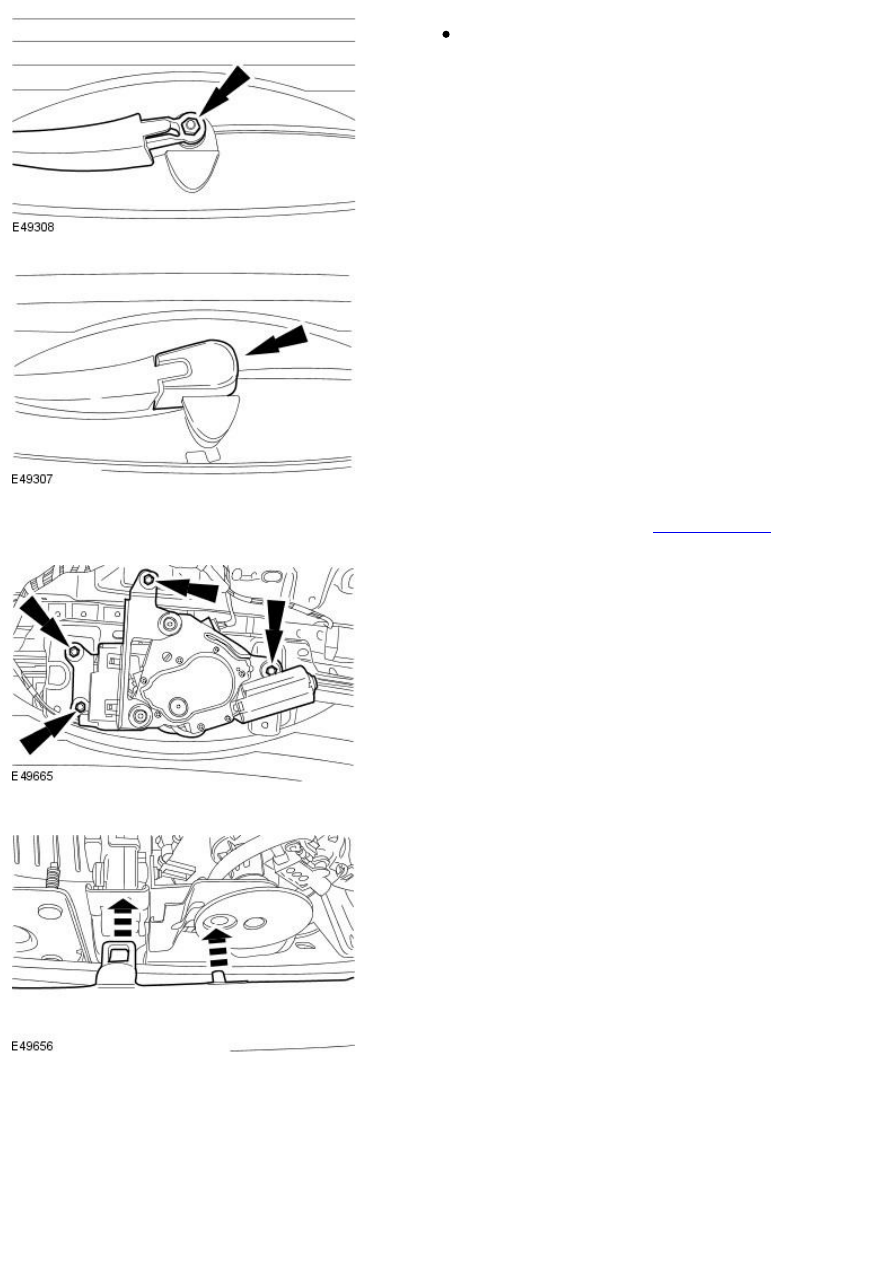

7. Install the rear window wiper pivot arm retaining nut.

Tighten to 7 Nm.

8. Install the rear window wiper pivot arm retaining nut cover.

9. Remove the liftgate trim panel.

For additional information, refer to:

Liftgate Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).

10. Loosen the rear wiper motor retaining nuts.

11. Close the liftgate.

12. NOTE: The aid of an assistant in the loadspace will be required to
align the rear wiper motor to the liftgate window glass.

Make sure that the liftgate glass latch and rear wiper mounting arm
locate correctly into the liftgate latch actuator and rear wiper motor.

13. Close the liftgate glass.
