13. Remove the C-pillar trim panels.

14. Detach the covers to expose the screws and remove the driver and

passenger assist handles.

15. Remove the rear seat cushion.

For additional information, refer to:

Rear Seat Cushion

 (501-10 Seating,

Removal and Installation).

16. Recline both the front seat backrests to allow removal of the headliner

through the rear door opening.

17.

CAUTION: The headliner must not be creased or folded during

removal or installation. Failure to follow this instruction may result in
damage to the component.

Lower the headliner.

Remove the sunroof opening panel weatherstrip.

18. Disconnect the sunroof motor electrical connector.

19.

CAUTION: The headliner must not be creased or folded during

removal or installation. Failure to follow this instruction may result in
damage to the component.

W ith the aid of an assistant, remove the headliner.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Interior Trim and Ornamentation - HeadlinerWagon

Removal and Installation

Removal

1. Remove the overhead console.

For additional information, refer to:

Overhead Console

 (501-12

Instrument Panel and Console, Removal and Installation).

2. Remove both sun visors.

For additional information, refer to:

Sun Visor

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

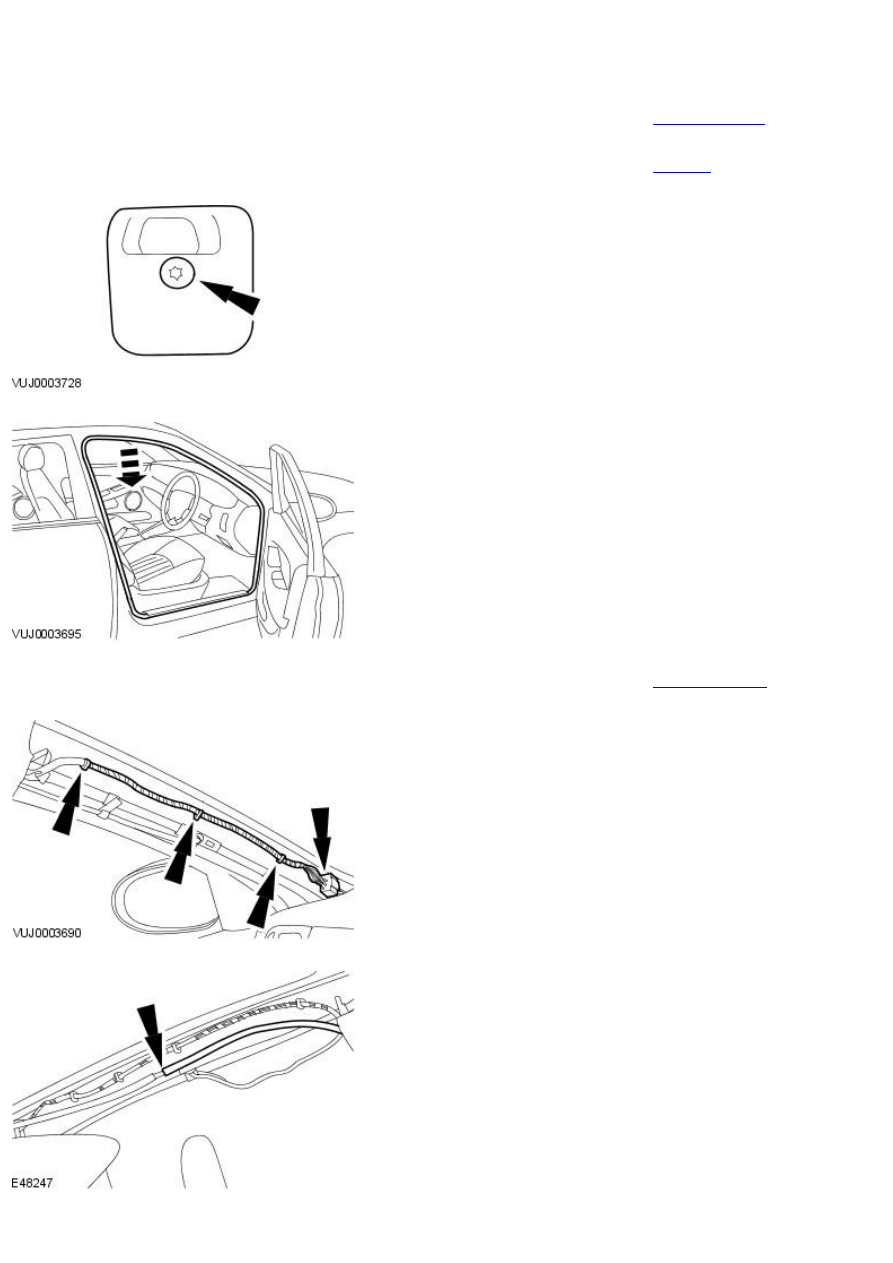

3. Remove both sun visor retaining clips.

4. NOTE: Right-hand shown, left-hand similar.

Detach the front door opening weatherstrip.

5. Remove both A-pillar trim panels.

For additional information, refer to:

A-Pillar Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).

6. Disconnect the left-hand electrical connector and detach the wiring

harness.

7. Disconnect the rear washer hose connector.

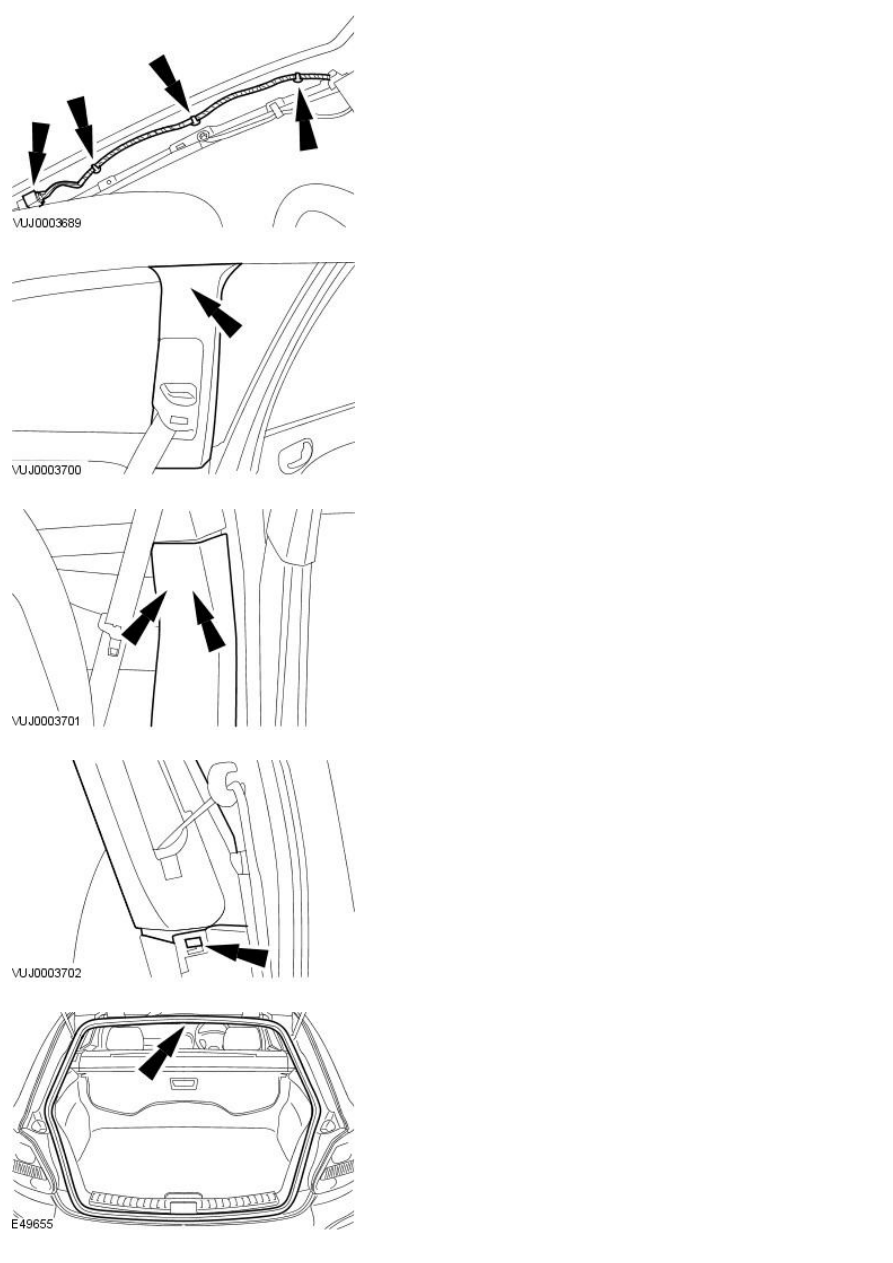

8. Disconnect the right-hand electrical connector and detach the wiring

harness.

9. NOTE: Right-hand shown, left-hand similar.

Detach the B-pillar upper trim panel.

10. NOTE: Right-hand shown, left-hand similar.

Detach the B-pillar lower trim panel.

11. NOTE: Right-hand shown, left-hand similar.

Detach the B-pillar upper trim panel from the B-pillar trim lower trim
panel.

12. NOTE: The liftgate weatherstrip must be replaced once removed.

Remove and discard the liftgate opening weatherstrip.

13. Remove both C-pillar trim panels.

For additional information, refer to:

C-Pillar Trim Panel - W agon

 (501-05

Interior Trim and Ornamentation, Removal and Installation).

14. Remove both D-pillar trim panels.

For additional information, refer to:

D-Pillar Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).

15. Detach the covers to expose the screws and remove the driver and

passenger assist handles.

16. Remove both luggage net retaining clips.

17. Detach the headliner.

18.

CAUTION: The headliner must not be creased or folded during

removal or installation. Failure to follow this instruction may result in
damage to the component.

Lower the headliner.

Remove the sunroof opening panel weatherstrip.
