Jaguar X-Type Sedan and Estate (Wagon). Manual - part 600

7. Detach the rear door opening weatherstrip.

8. Remove the C-pillar trim panel.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Interior Trim and Ornamentation - D-Pillar Trim Panel

Removal and Installation

Removal

1. Detach the liftgate opening weatherstrip.

2. Detach the D-Pillar trim panel.

3. Remove the D-Pillar trim panel.

Installation

1. Attach the D-Pillar trim panel to the rear quarter window glass edge

clips.

2. NOTE: Make sure the D-pillar trim panel is correctly located to the
loadspace trim panel.

Locate the D-Pillar trim panel fir tree clips to the D-Pillar.

3. Install the D-Pillar trim panel.

4. Attach the liftgate opening weatherstrip.

Published: 11-May-2011

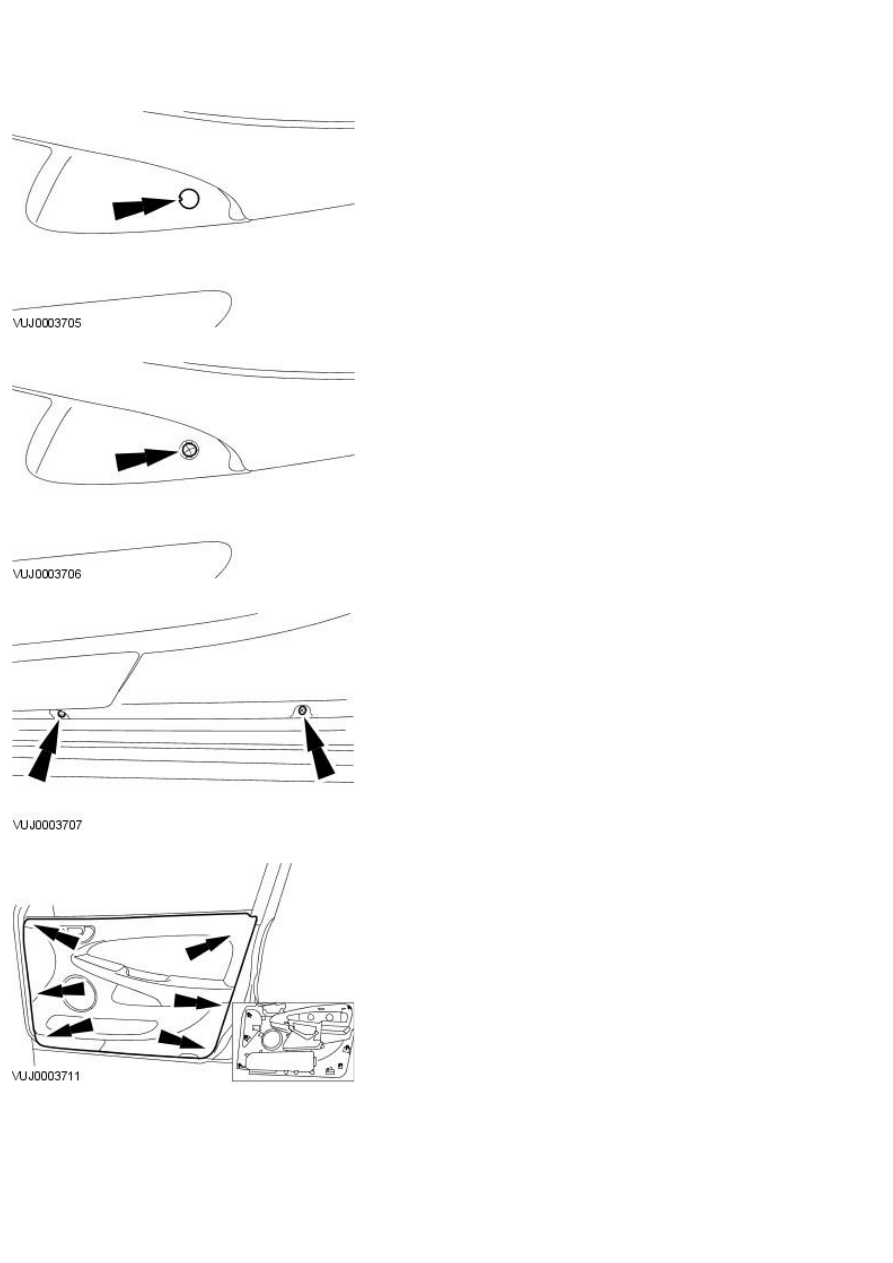

Interior Trim and Ornamentation - Front Door Trim Panel

Removal and Installation

Removal

1. Remove the retaining screw cover.

2. Remove the retaining screw.

3. Remove the retaining screws.

4. Detach the front door trim panel.
