Jaguar X-Type Sedan and Estate (Wagon). Manual - part 581

Installation

1. To install, reverse the removal procedure.

Tighten to 3 Nm.

2. Tighten to 3 Nm.

3. Tighten to 9 Nm.

4. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01 Battery,

Mounting and Cables, General Procedures).

Published: 11-May-2011

Navigation System - Navigation System ModuleWagon

Removal and Installation

Removal

1. NOTE: Make sure the navigation DVD disc has been removed and the
audio unit pin code is available before disconnecting the battery ground
cable.

Disconnect the battery ground cable
For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Raise the loadspace floor covering.

3. Remove the loadspace floor covering.

4. Remove the centre loadspace stowage compartment.

5. Remove the loadspace stowage compartment trim panel.

6. Remove the loadspace stowage compartment.

7. Remove the loadspace floor covering retaining screws.

8. Detach the loadspace floor covering upwards.

9. Remove the left-hand loadspace stowage compartment retaining screw.

10. Remove the left-hand loadspace stowage compartment.

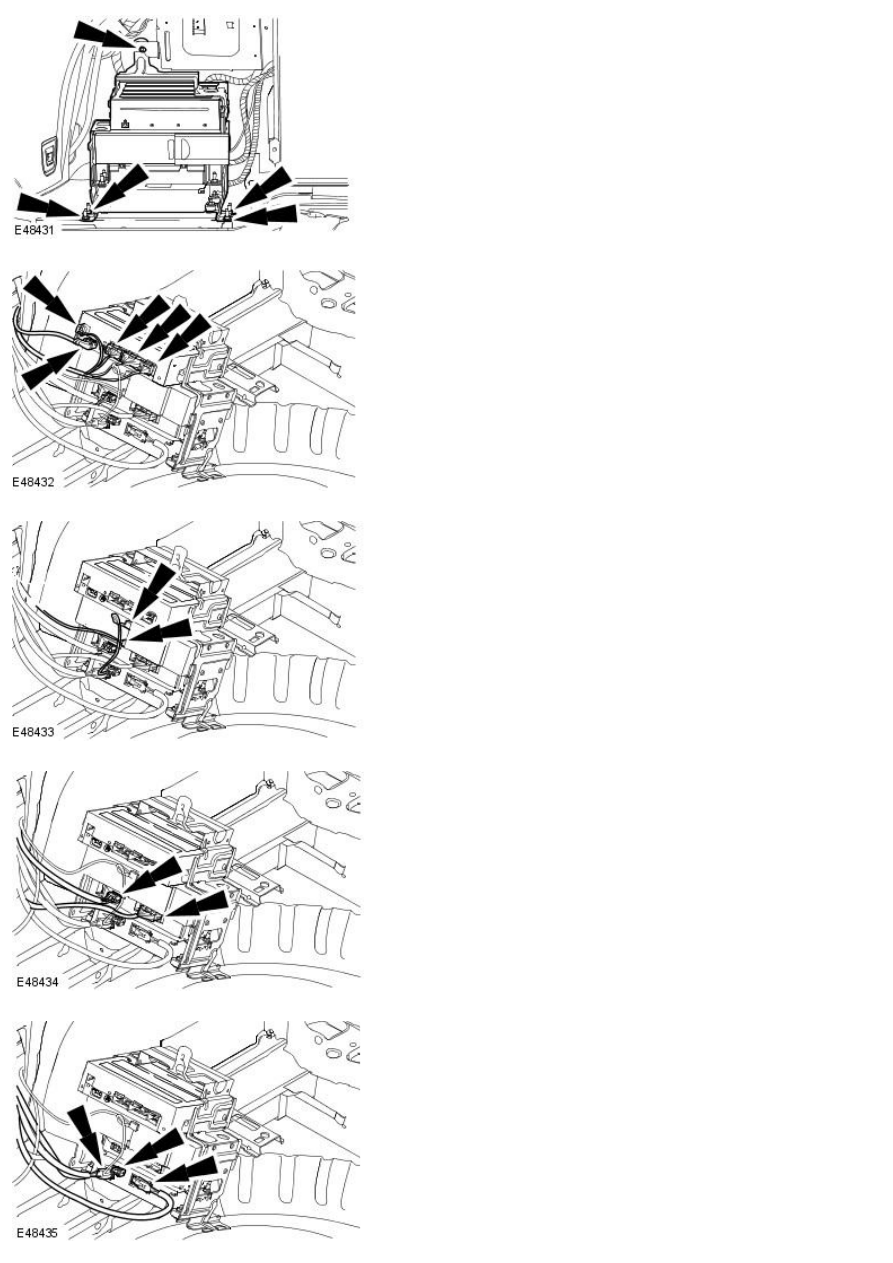

11. Detach the module retaining bracket.

12. Disconnect the navigation system module electrical connectors.

13. Disconnect the compact disc (CD) changer electrical connectors.

14. Disconnect the voice activated control module (VACM) electrical

connectors.

15. Disconnect the cellular phone module electrical connectors.
