Jaguar X-Type Sedan and Estate (Wagon). Manual - part 576

Published: 11-May-2011

Anti-Theft - Passive - Key Programming Using Diagnostic Equipment

General Procedures

1. The complexity of the electronics involved with the anti theft, of which

the key programming is a part, and the multiplexed communication
network which are connected to it preclude the use of workshop general
electrical test equipment. Therefore, reference should be made to the
W DS User Guide for detailed instructions on key programming . The
W DS systematically tests and analyses all functions and the various
systems affected by it. W here a fault is indicated, some basic
diagnostic methods may be necessary to confirm that connections are
good and that wiring is not damaged before installing a new component.

Published: 11-May-2011

Anti-Theft - Passive - Passive Anti-Theft System (PATS) Transceiver

Removal and Installation

Removal

Vehicles without driver lower air bag

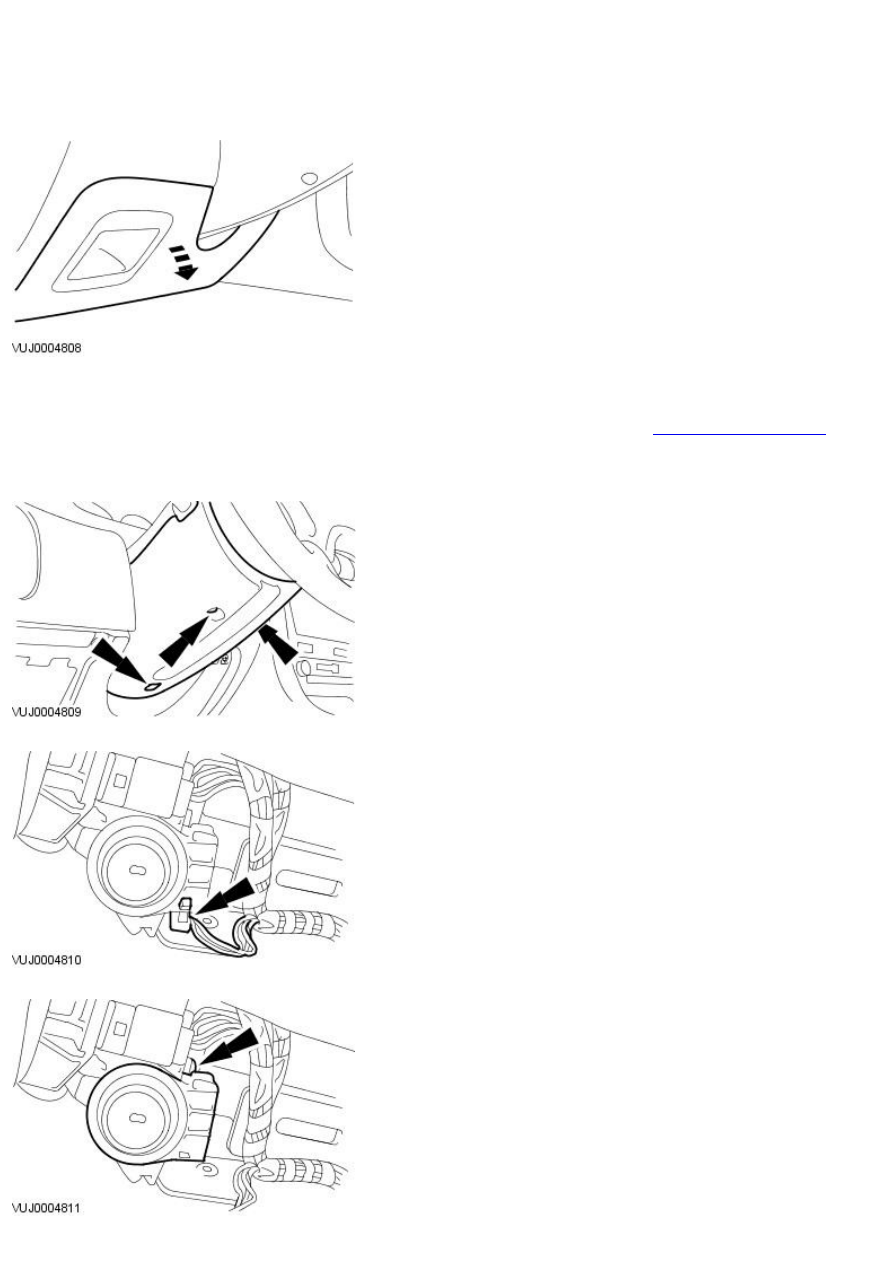

1. Remove the instrument panel lower trim panel.

Vehicles with driver lower air bag

2. Remove the driver lower airbag module.

For additional information, refer to:

Driver Lower Air Bag Module

(501-20B Supplemental Restraint System, Removal and Installation).

All vehicles

3. Remove the steering column lower shroud.

4. Disconnect the passive anti-theft system (PATS) transceiver electrical

connector.

5. Remove the PATS transceiver module.

1. To install, reverse the removal procedure.

Installation

Published: 11-May-2011

Remote Convenience - Universal Transmitter

Description and Operation

The HomeLink  universal transmitter provides a convenient way to replace up to three hand-held transmitters with a single built-in device.
The universal transmitter:

will operate garage doors, gates and home/office lighting and security systems.
will actually learn and transmit the radio frequency of up to three hand-held transmitters from any of the systems mentioned above.
is an integral part of the roof console assembly and is powered by the vehicle battery and charging system.

1

1

Published: 11-May-2011

Remote Convenience - Universal Transmitter

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern by operating the system.

1.

2. Visually inspect for obvious signs of mechanical damage.

2.

Visual Inspection

Mechanical

Damaged universal transmitter
Damaged receiver

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the concern is not visually evident, verify the concern and refer to the Symptom Chart. Refer to the electrical circuit diagrams for

schematic and connector information.

4.

Symptom Chart

Symptom

Possible Cause

Action

The universal transmitter is inoperative

Universal transmitter
Receiver unit

GO to Pinpoint Test

A.

Pinpoint Tests

PINPOINT TEST A : THE UNIVERSAL TRANSMITTER IS INOPERATIVE

TEST

CONDITIONS

DETAILS/RESULTS/ACTIONS

A1: CHECK THE ROOF CONSOLE ASSEMBLY OPERATION

Check the illumination of the interior lamp.

Does the interior lamp illuminate?
Yes

GO to A2

. .

No

Check and rectify fault with interior lamp circuit. TEST the system for normal operation.

A2: PROGRAM HAND-HELD TRANSMITTER INTO UNIVERSAL TRANSMITTER

• NOTE: If the garage door is equipped with rolling codes, refer to Training a Garage Door Opener Equipped With
"Rolling Codes."

Program the universal transmitter.
REFER to:

Universal Transmitter Programming

 (419-02 Remote Convenience, General Procedures).

Did the universal transmitter program successfully?
Yes

The universal transmitter is OK. VERIFY receiver operation.

No

REPLACE the roof console assembly. TEST the system for normal operation.
