Wiring Harnesses - Wiring Harness Repair

General Procedures

1. For additional information, refer to:

Wiring Harness

 (418-02 W iring

Harnesses, Description and Operation).

Published: 11-May-2011

Anti-Theft - Active - Anti-Theft - Active

Description and Operation

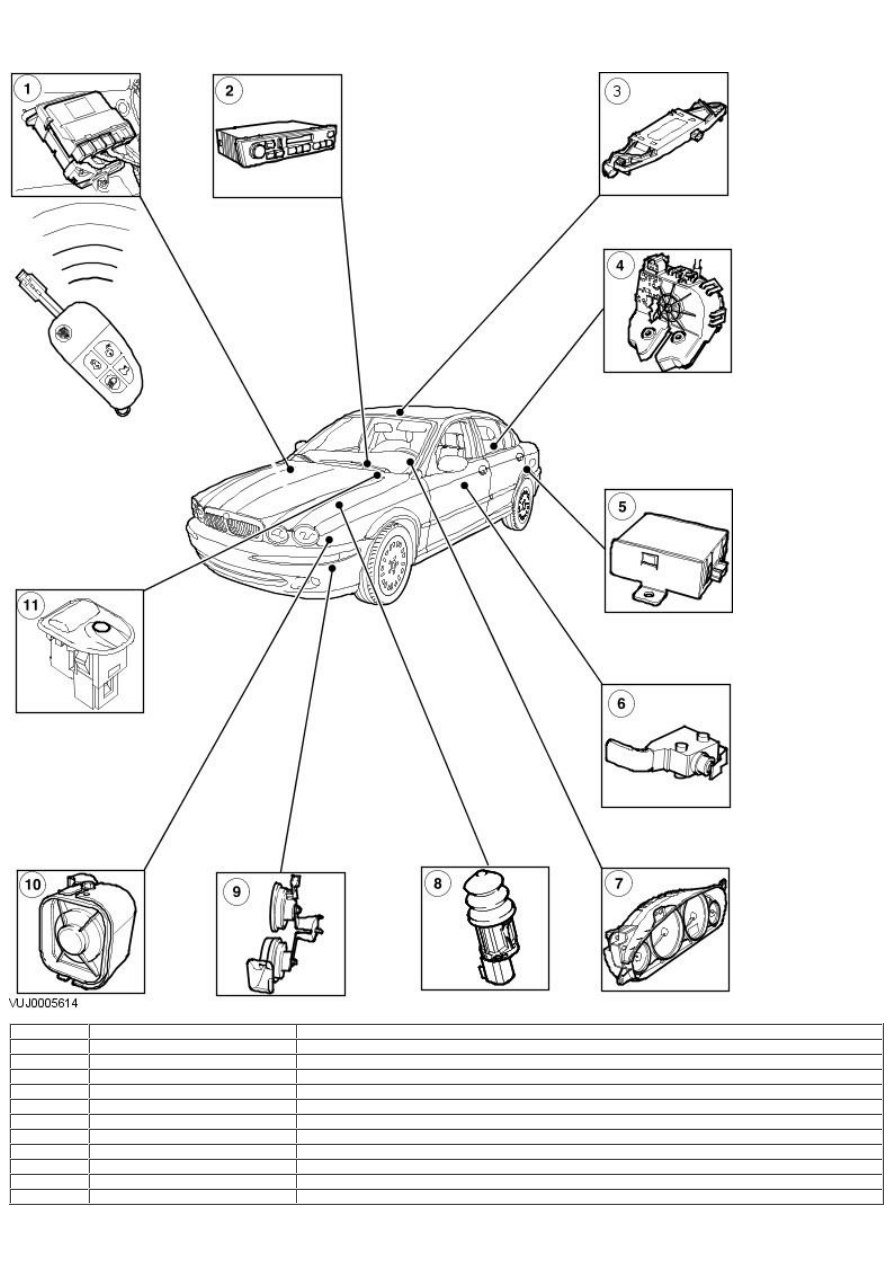

Item

Part Number

Description

1

—

General electronic module

2

—

Audio unit

3

—

Intrusion sensor (if equipped)

4

—

Door actuator

5

—

Inclination sensor (if equipped)

6

—

Door latch and ajar switch

7

—

Instrument cluster

8

—

Hood switch

9

—

Vehicle horn

10

—

Battery back up sounder (if equipped)

11

—

Security LED

The anti theft system provides protection from unauthorized entry into the vehicle. The system is incorporated and controlled by the generic
electronic module (GEM). When the alarm is triggered the system flashes the turn signal lamps and sounds the alarm system horns.

The security LED (light) provides the driver with the status of the security system when the ignition is switched in the off position and the

PATS system when the ignition is switched to position II. When the ignition is switched in the off position, the LED will flash every four
seconds when the security system is in the pre-arm or armed state. The security LED will illuminate for three seconds when the ignition is
turned to position II, while the key is read. If there is a fault in the system, a fault code will be flashed out on the LED 60 seconds after the
key entered position II.

Security System Arming

The system will be activated by the keyless entry remote transmitter when the following input sequence is followed:

1. Make sure the ignition is off and the key is not in the ignition barrel.

1.

2. Close all the doors (unlocked), trunk and hood.

2.

3. Operate the lock button on the transmitter to lock the doors. The turn signal lamps will flash once.

3.

4. Operate the lock button a second time within three seconds to double lock the doors. The turn signal lamps will provide a long

flash.

4.

5. If any door, trunk or hood is ajar when the lock button is operated on the transmitter, there will be two short horn chirps and five

flashes of the turn signal lamps to alert the driver that the car is not secure and has not been locked.

5.

The system will also be activated when the following input sequence is followed:

6. Make sure the ignition is off and the key is not in the ignition barrel.

6.

7. Close all the doors (unlocked), trunk and hood.

7.

8. Lock all the doors, with the ignition key in the drivers door key barrel. The turn signal lamps will flash once.

8.

9. The vehicle will lock even if there is a door open when using the key, however there will be two short horn chirps and five flashes

of the turn signal lamps to alert the driver that the car is not secure.

9.

10. To double lock the car through the drivers key barrel follow steps six and seven and then cycle the key to the unlocked position

and then to the locked position within three seconds. The turn signal lamps will provide a long flash. If a door is open when an
attempt is made to double lock, the car W ILL NOT double lock, but follow the actions in step nine.

10.

Opening any of the doors or the hood, after the system has been armed for 20 seconds (pre arm phase) will trigger the alarm. The alarm
will sound for up to 28 seconds and will be accompanied by the turn signal warning lamps flashing (60 seconds in NA).

Disarming The Alarm System

The system can be disarmed by carrying out one of the following procedures, which would also stop the alarm from sounding.

Driver door is unlocked with the ignition key (non EURO markets)
If unlocked from the drivers door (EURO markets) the ignition is switched to position II (with a valid ignition key).
Turn the ignition switch to position II with a valid ignition key at any time.

Or

Operate the UNLOCK button on the keyless entry remote transmitter.

Panic Alarm Activation (All Markets)

Operating the headlamp convenience button on the remote keyless entry transmitter three times within three seconds will activate the
panic alarm. The alarm will be sounded for up to 28 seconds and be accompanied by the turn signals flashing.

The panic alarm can be stopped by again by pressing the headlamp convenience button three times within three seconds, or operating the
unlock button on the transmitter, or switching the ignition to position II (with a valid key). It is also possible to stop the panic alarm
through the drivers door key barrel (non EURO markets) if the vehicle is in the locked and armed state.

Published: 11-May-2011

Anti-Theft - Active - Anti-Theft - Active

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern.

1.

2. Visually inspect for obvious signs of mechanical or electrical damage.

2.

Visual Inspection Chart

Mechanical

Electrical

Door cylinder(s)
Door lock linkage(s)
Door lock cable(s)
Switch(s)

Fuse(s)
Wiring harness for damage or corrosion
Electrical connector(s)
Switch(s)
Module (GEM)
Sensor(s)
Siren

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved Diagnostic System.

4.
