Jaguar X-Type Sedan and Estate (Wagon). Manual - part 494

7. Remove the heater core air duct housing.

1. Remove the heater core air duct housing retaining screws.

2. Remove the heater core air duct housing.

Release the retaining tabs.

Right-hand side shown, left-hand side similar.

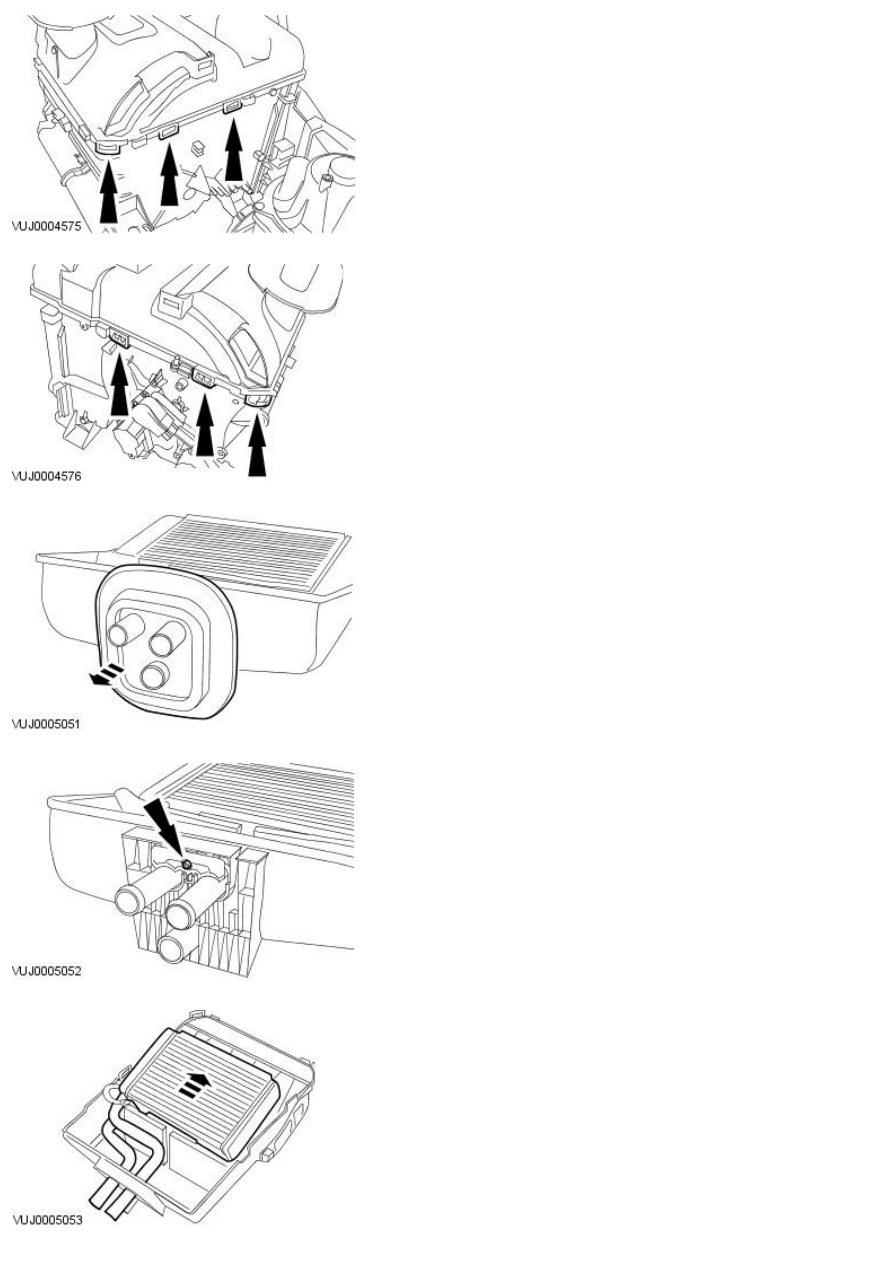

8. Remove the heater core housing retaining clips.

Right-hand side shown, left-hand side similar.

9. Remove the heater core housing

Release the heater core housing retaining tabs.

Right-hand side shown, left-hand side similar.

10. Remove the seal.

11. Remove the heater core retaining screw.

12. Remove the heater core.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Heating and Ventilation - Evaporator Core Housing

Disassembly and Assembly

Disassembly

1. Remove the evaporator core housing. For additional information, refer to

Evaporator Core Housing

.

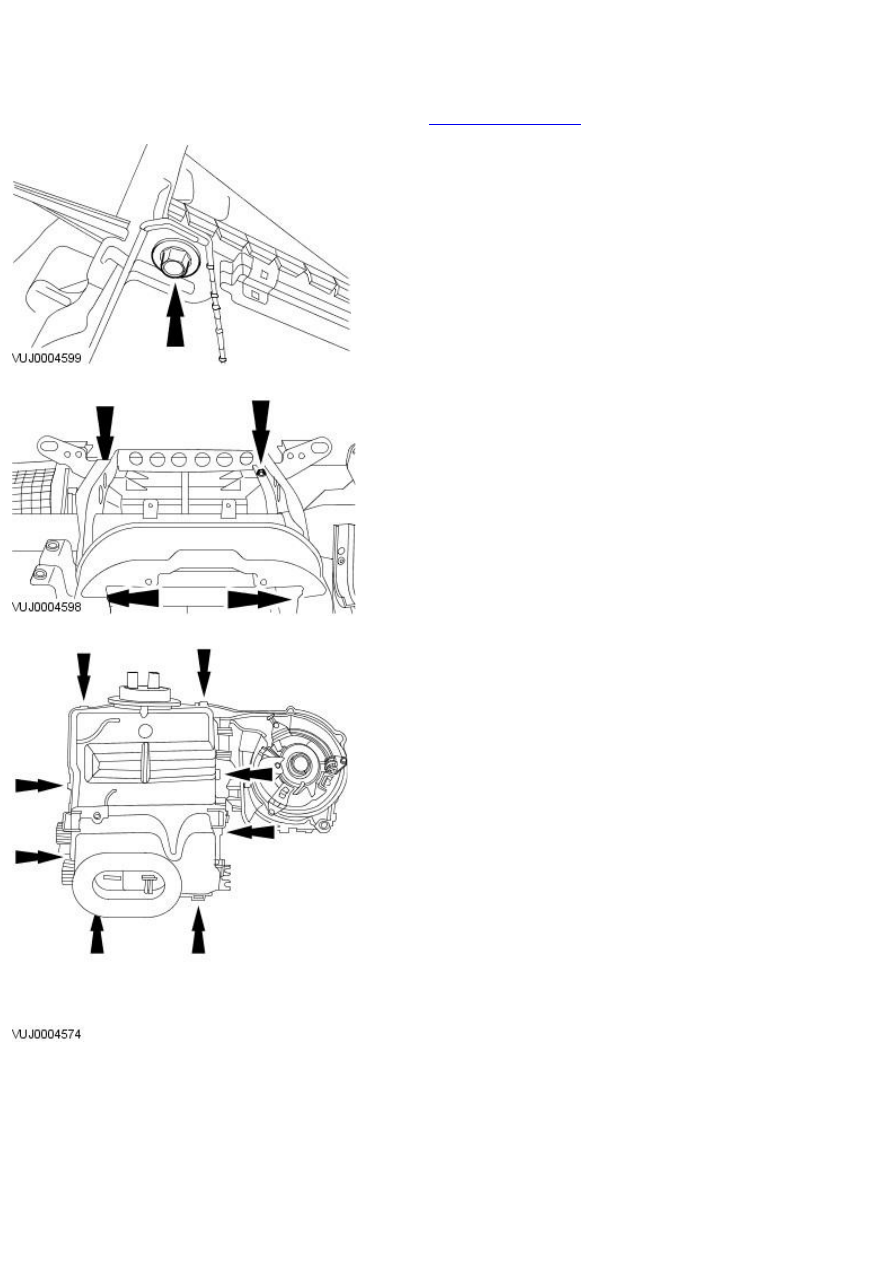

2. Detach the blower motor from the in vehicle cross beam..

3. Remove the evaporator core housing from the in vehicle cross beam.

4. Remove the heater core retaining clips.

5. Release the heater core housing retaining tabs.

6. Remove the heater core housing.

7. Remove the rubber seal.

8. Remove the heater core retaining bolt.

9. Remove the heater core.
