Jaguar X-Type Sedan and Estate (Wagon). Manual - part 491

Published: 11-May-2011

Air Distribution and Filtering - Pollen Filter

Removal and Installation

Removal

1. Remove the cowl vent screen.

For additional information, refer to:

Cowl Vent Screen

 (501-02 Front End

Body Panels, Removal and Installation).

2. Remove the pollen filter.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Heating and Ventilation -

Lubricants, Fluids, Sealers and Adhesives

Specification

In vehicle cross beam bonding

WSKM2G379-A1

In vehicle cross beam solvent wipe

WSKM14J251-A1

Torque Specifications

Description

Nm

lb-ft

lb-in

Evaporator core housing to in vehicle cross beam retaining bolts.

5

-

44

Blower motor housing to in vehicle cross beam retaining bolt.

7

-

62

In vehicle cross beam to vehicle body retaining bolts.

25

18

-

Evaporator core housing nut and washer assembly.

1

-

9

Pollen filter housing retaining nuts.

7

-

52

Published: 11-May-2011

Heating and Ventilation - Heating and Ventilation

Description and Operation

The heating and defrosting system is a blended air system and consists of a heater core, a blower motor, distribution doors and an
evaporator core.

Air is directed through the heater core for heating and around for cooling, mixed and discharged through outlets in the plenum assembly to
the floor, instrument panel registers or defrost nozzles as required

The heating and defrosting system:

controls the vehicle air temperature and, during A/C operation, reduces the relative humidity of the air inside the vehicle.
delivers heated or cooled air to maintain the vehicle interior temperature and comfort level.
controls the A/C blower motor speed.

The blower motor draws outside air through the air inlet filter and duct during all system operations except for MAX A/C cooling (when
recirculated air is used).

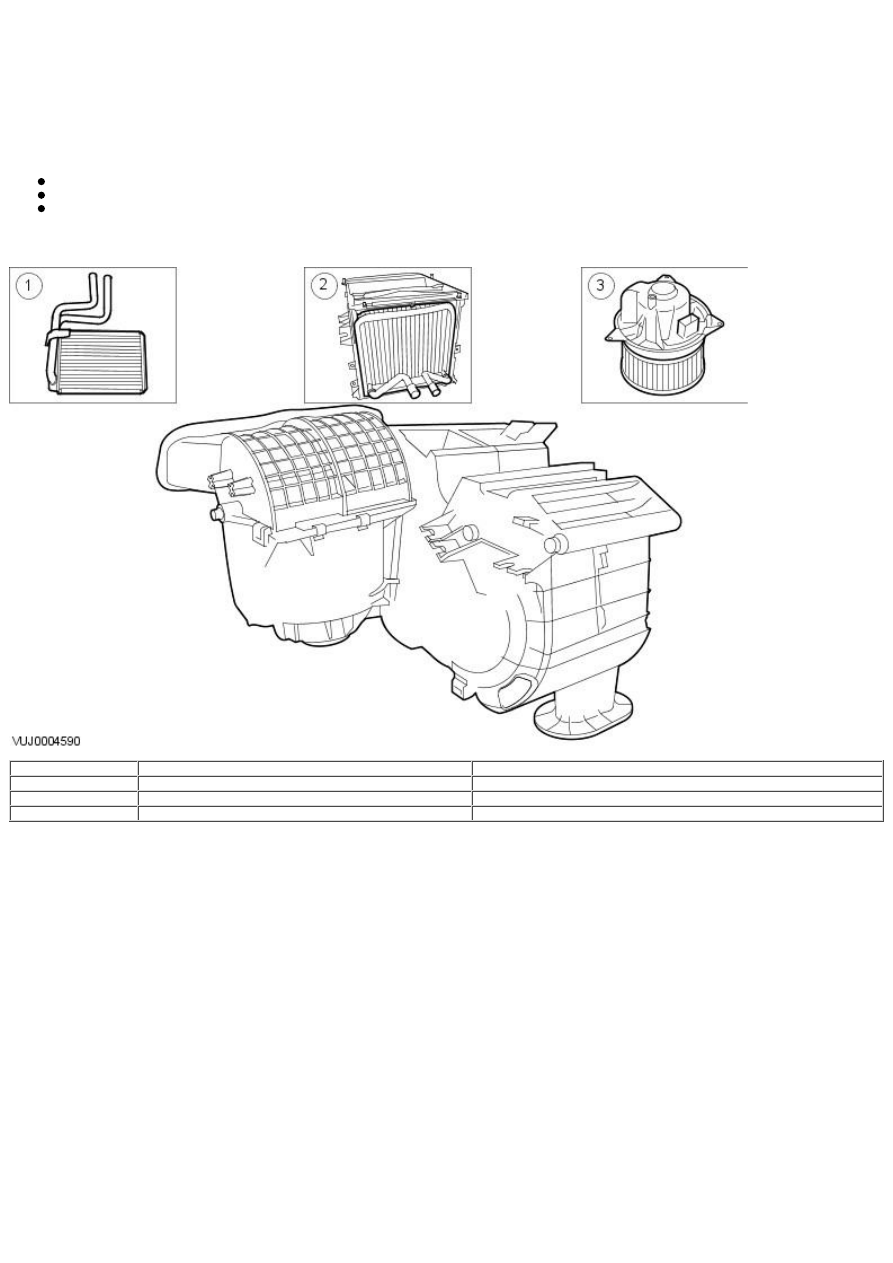

Item

Part Number

Description

1

—

Heater core

2

—

Evaporator core

3

—

Blower motor

Heater Core

The heater core consists of fins and tubes arranged to extract heat from the engine coolant and transfer it to air passing through the heater
core. Air passing through the heater core is then directed to the relevant register.

Blower Motor

The HVAC blower motor pulls air from the air inlet and forces it into the evaporator housing and plenum assembly which is attached to the
instrument panel where it is mixed and distributed.

Published: 11-May-2011

Heating and Ventilation - Heating and Ventilation

Diagnosis and Testing

For additional information, refer to Section

 412-00 Climate Control System - General Information

.
