Jaguar X-Type Sedan and Estate (Wagon). Manual - part 490

Published: 11-May-2011

Air Distribution and Filtering - Driver Side Register

Removal and Installation

Removal

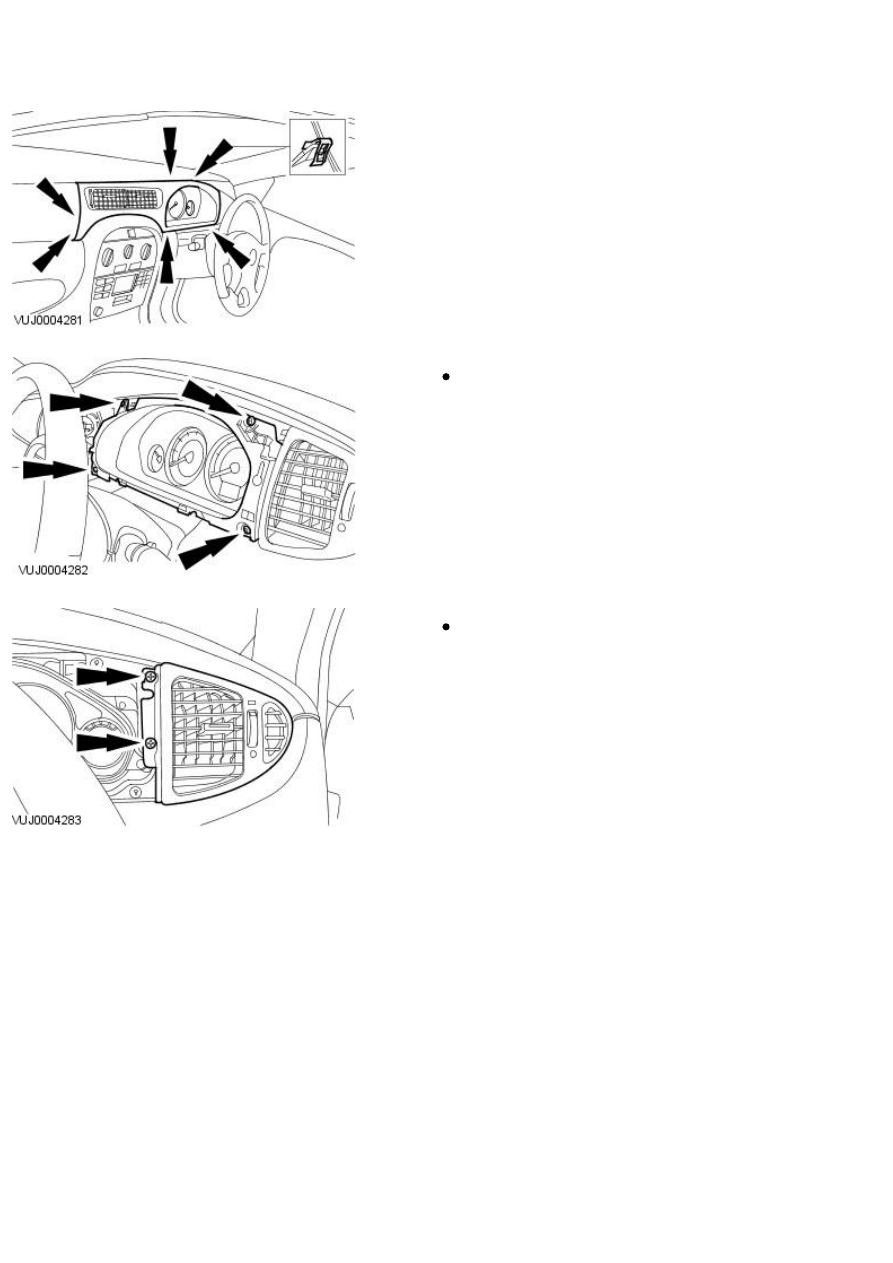

1. Remove the instrument panel veneer trim.

2. Remove the instrument panel surround.

Remove the instrument panel surround retaining screws.

3. Remove the driver side register.

Remove the driver side register retaining screws.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Air Distribution and Filtering - Front Footwell Duct LH

Removal and Installation

Removal

1. Detach the footwell lamp.

2. Detach the floor register.

Remove the floor register retaining screws

3. Detach the front of the center consul side trim.

4. Remove the register.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Air Distribution and Filtering - Front Footwell Duct RH

Removal and Installation

Removal

1. Detach the footwell lamp.

2. Detach the floor register.

Remove the floor register retaining screws.

3. Detach the front of the center consul side trim.

4. Remove the register.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Air Distribution and Filtering - Passenger Side Register

Removal and Installation

Removal

1.

W ARNING: To avoid accidental deployment and possible personal

injury, the back up power supply must be depleted before repairing or
replacing any airbag supplemental restraint system (SRS) components. To
deplete the back up power supply energy, disconnect the battery ground
cable and wait for one minute. Failure to follow this instruction may result
in personal injury.

Disconnect the battery ground cable. For additional information, refer to
Section

 414-01 Battery, Mounting and Cables

.

2.

CAUTION: The passenger side air bag door is retained to the air

bag by a securing strap.

Detach the passenger side air bag door.

3. Remove the passenger side register.

Remove the passenger side register retaining screws.

Installation

1. To install, reverse the removal procedure.
